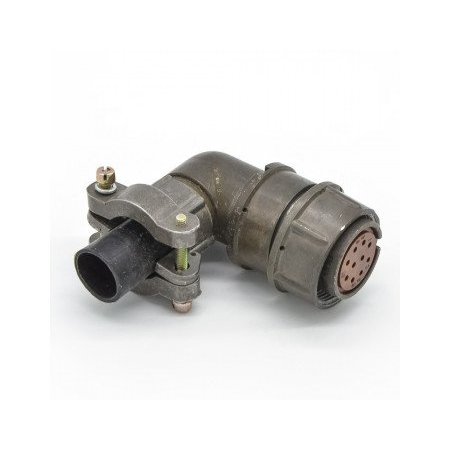

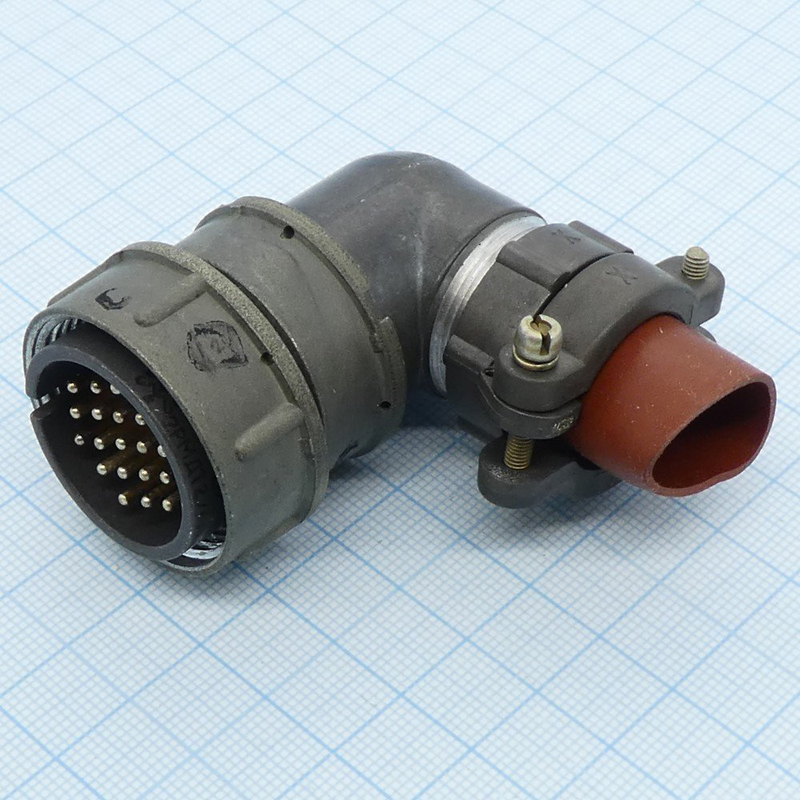

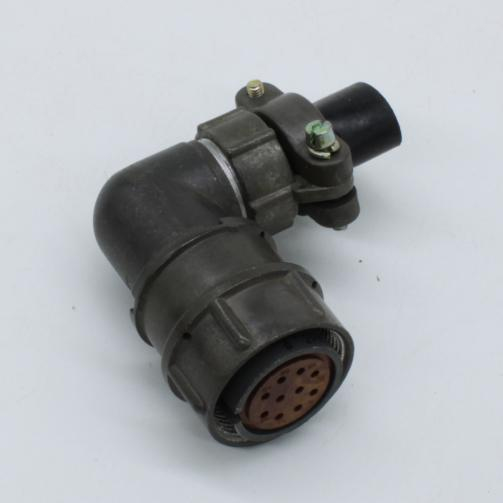

2РМТ22КУН10Г1В1В — это цилиндрический низкочастотный негерметичный разъём ( розетка кабельная с угловым патрубком) производства завода « Элекон» в Казани.

Общее описание

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Он состоит из двух частей — кабельной розетки и приборной вилки ( розетки), с одношпоночной поляризацией корпусов.

Материал и монтаж

Корпус выполнен из карболита, монтаж — внутренний объёмный (пайкой). Предназначен для экранированных или неэкранированных кабелей, с резьбовым соединением.

Количество контактов

Общее количество контактов — 10 штук (диаметр посадочного отверстия 22 мм). Покрытие контактов — золото (Г).

Климатическое исполнение

Всеклиматическое исполнение «В» по ГОСТ (от -60°C до +100°C). Количество соединений — до 500 циклов. ​

Основные технические характеристики

• Тип разъёма: Цилиндрический, низкочастотный, негерметичный.
• Конфигурация: Кабельная розетка с угловым патрубком.
• Производитель: Завод «Элекон», Казань.
• Назначение: Для работы в электрических цепях постоянного и переменного тока.
• Рабочая частота: До 3 МГц.
• Состав: Кабельная розетка и приборная вилка (или розетка).
• Поляризация корпусов: Одношпоночная.
• Материал корпуса: Карболит.
• Тип монтажа: Внутренний объёмный (пайкой).
• Тип подключаемых кабелей: Экранированные или неэкранированные.
• Способ соединения: Резьбовое.
• Количество контактов: 10 штук.
• Покрытие контактов: Золото (Г).
• Габаритный размер корпуса (условный диаметр): 22 мм (согласно обозначению \"22\" в маркировке).
• Климатическое исполнение: Всеклиматическое «В» по ГОСТ.
• Диапазон рабочих температур: От -60°C до +100°C.
• Количество циклов сочленений-расчленений: До 500 циклов.

Области применения

Разъёмы серии 2РМТ, благодаря своей конструкции, всеклиматическому исполнению и надёжности, широко используются в различных сферах, требующих стабильного электрического соединения в широком диапазоне условий:

• Промышленное оборудование и автоматизированные системы.
• Специальная и военная техника.
• Морской, железнодорожный и автомобильный транспорт.
• Измерительная и контрольная аппаратура.
• Системы связи и телекоммуникаций.
• Энергетическое оборудование и распределительные устройства.
• Геофизическое и нефтегазовое оборудование.
