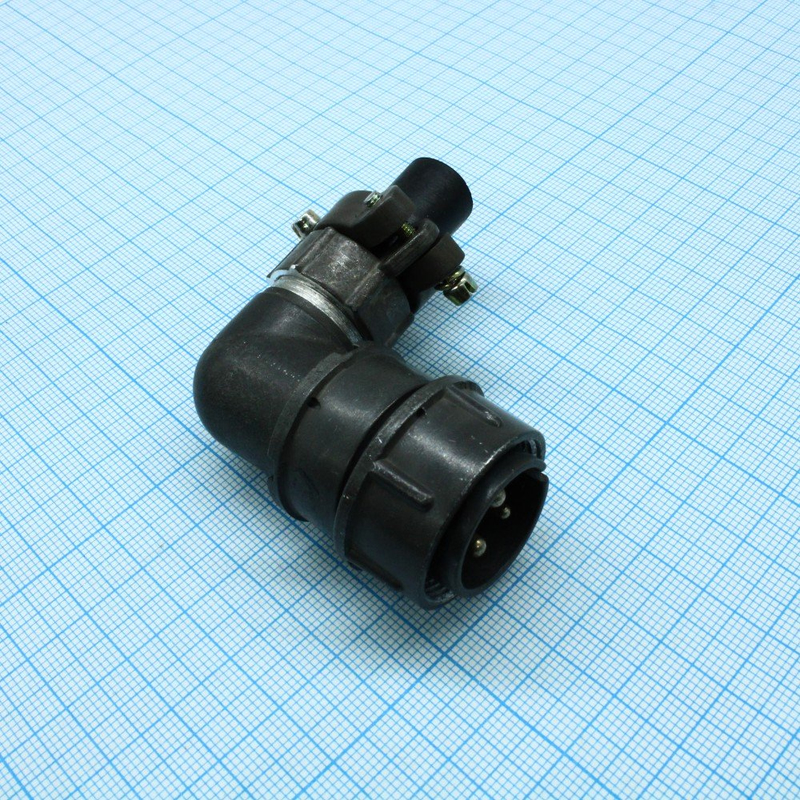

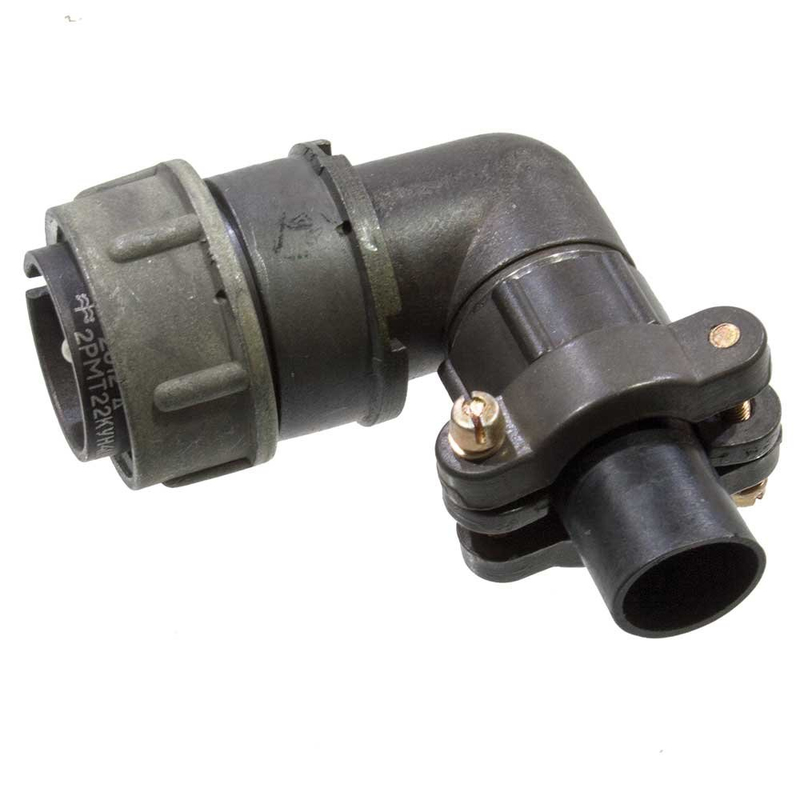

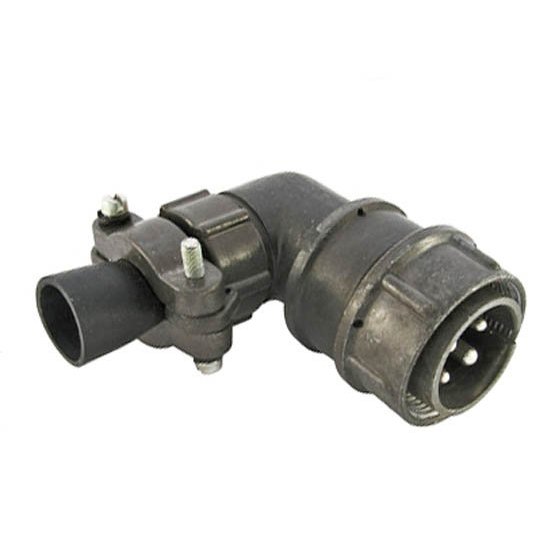

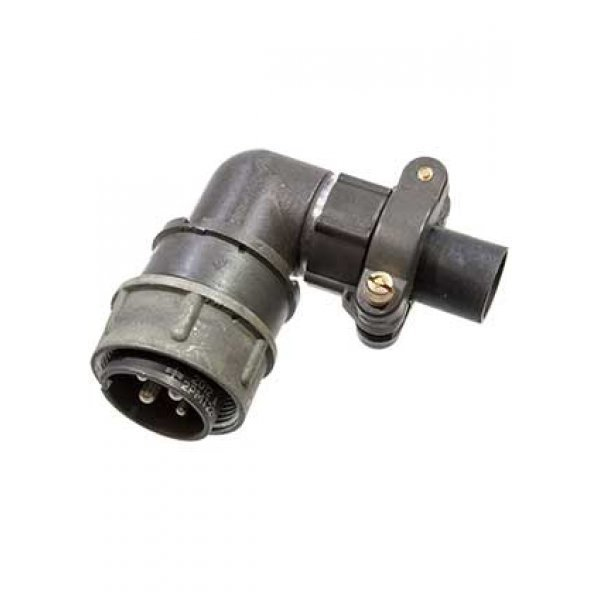

2РМТ22КУН4Ш3В1В — это цилиндрический низкочастотный негерметичный соединитель типа 2РМТ, выполненный в виде кабельной вилки с угловым патрубком и предназначенный для соединения электрических цепей постоянного и переменного тока.

Обозначение и конструктив

• 2РМТ — серия цилиндрических низкочастотных соединителей, используемых в аппаратуре общего и специального назначения.

• 22 — типоразмер (диаметр условно посадочного диаметра корпуса).

• К — кабельный корпус (часть, на которую монтируется кабель).

• У — угловой патрубок (подвод кабеля выполнен под углом к плоскости фланца).

• Н — гайка патрубка для неэкранированного кабеля.

• 4 — количество контактных гнёзд/штырей в данном типономинале.

• Ш3 — вилка с сочетанием контактов диаметром 2 мм и 3 мм.

• В1В — серебряное покрытие контактов, тропико‑ и влагостойкое исполнение (условно «тропикоустойчивый»).

Назначение и условия применения

Соединитель применяется в цепях постоянного и переменного токов частотой до примерно 3 МГц, при напряжениях до 560–700 В (в зависимости от конкретного типономинала серии 2РМТ). Используется для коммутации проводов и кабелей между блоками и устройствами в электротехнической и радиоаппаратуре, в том числе во всеклиматическом исполнении.

Основные электрические параметры

• Количество контактов — 4 (в данном типоисполнении).

• Ток на контакт — до 36 А; суммарный ток на соединитель — до сотен ампер (в зависимости от сочетания и диаметров контактов типоряда 2РМТ).

• Максимальное рабочее напряжение — порядка 560–700 В.

• Сопротивление контакта — единицы‑десятки мОм (в зависимости от диаметра), сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более примерно 6 пФ.

Конструкция и особенности

Соединитель выполнен в виде металлического корпуса с угловым патрубком для кабеля, карболитовым или аналогичным изолятором и контактами с серебряным покрытием. Сочленение с розеткой обеспечивается резьбовым замком, поляризация корпусов — одношпоночная, что исключает неправильное сочленение. Разъём относится к негерметичному исполнению, но обеспечивает пылезащиту контактов и мест подключения проводов в сочленённом состоянии.
