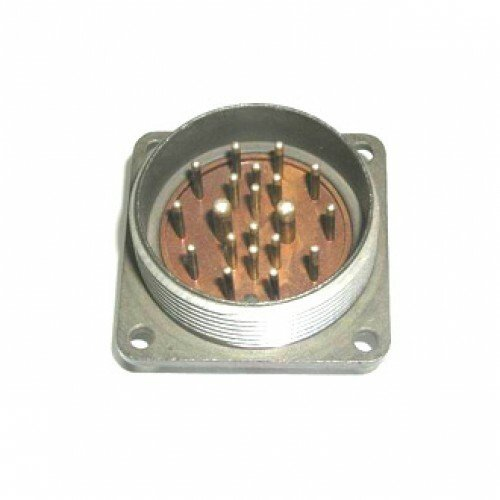

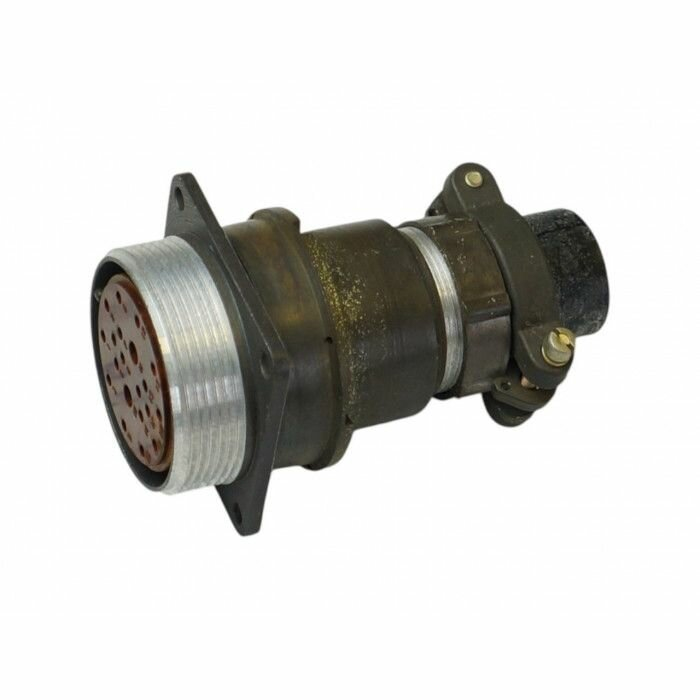

2РМДТ36БПЭ20Г6В1В «5» — это низкочастотный цилиндрический разъём типа 2РМДТ, выполненный по техническим условиям ГЕ0.364.126ТУ (приёмка «5»), обычно выпускаемый в виде приборной (блочной) розетки с прямым патрубком для экранированного кабеля.

Назначение и область применения

Разъём предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в аппаратуре объемного и блочного монтажа. Он применяется в радиоэлектронной и промышленной аппаратуре, в том числе во всеклиматическом исполнении, где требуются повышенные требования по температуре, вибрации и тропикоустойчивости.

Конструкция и типоразмеры

• Условный размер корпуса — 36 (диаметр корпуса соответствует стандартному габариту 2РМ/2РМД).

• БПЭ — приборный корпус с прямым патрубком для экранированного кабеля, с резьбовой фиксацией «гайка–корпус» и одношпоночной поляризацией.

• 20Г6В1 — розетка с 20 контактами, часть контактов (6 шт.) с покрытием серебром, сочетание контактов соответствует типовой схеме для 2РМД/2РМДТ.

Электрические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 700 В (для ряда изделий серии 2РМДТ36БПЭ рабочее напряжение указывается 560–700 В).

• Максимальный ток на один контакт — до 8 А, суммарная нагрузка на весь разъём — порядка 130–150 А в зависимости от схемы комбинации контактов.

• Сопротивление контактов — не более нескольких милиом (обычно не более 5 мОм на один контакт по серии 2РМДТ).

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, емкость между контактами — не более нескольких пФ.

Климатические и механические параметры

• Диапазон рабочих температур: примерно от −60 °C до +100 °C (с учётом перегрева контактов до +50 °C).

• Устойчивость к повышенной относительной влажности до 90–98% при температуре +35 °C, к тропическим условиям и атмосферному пониженному давлению.

• Выдерживает синусоидальную вибрацию и многократные сочленения–расчленения (до нескольких сотен циклов), при этом минимальная наработка — не менее 1000 часов, срок сохраняемости — не менее 15 лет.

Применение в системах

Изделие используется как приборная розетка в блочных блоках, панельных монтажах и на плате, куда подключается кабельная вилка 2РМДТ36КПН20Ш6В1В или аналогичная. Такие разъёмы типичны для питания и коммутации силовых и слаботочных цепей в аппаратуре общепромышленного и тропического исполнения, где требуется надёжный многоконтактный цилиндрический соединитель с резьбовой фиксацией.
