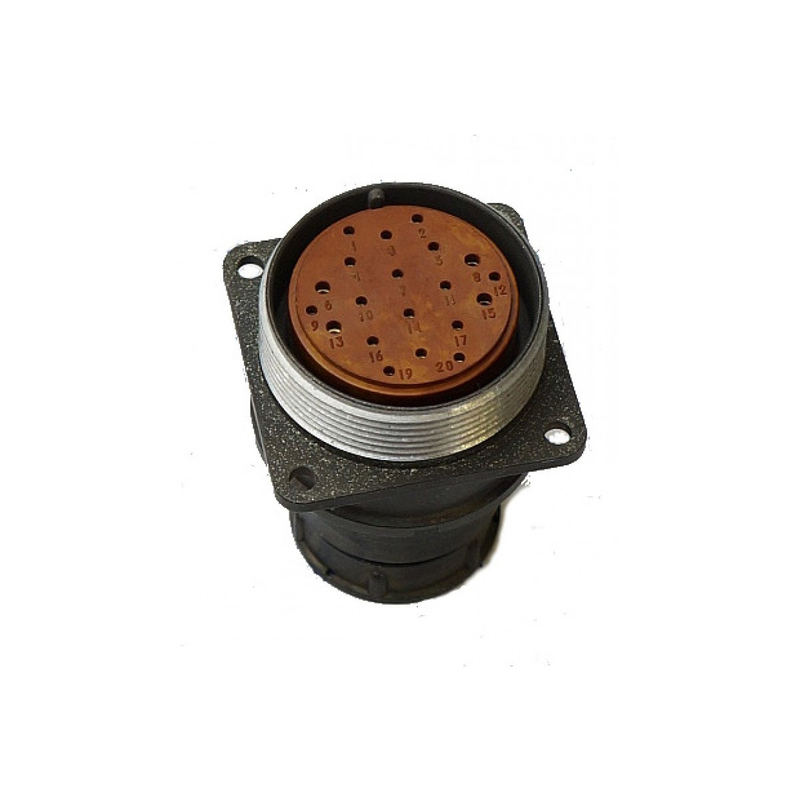

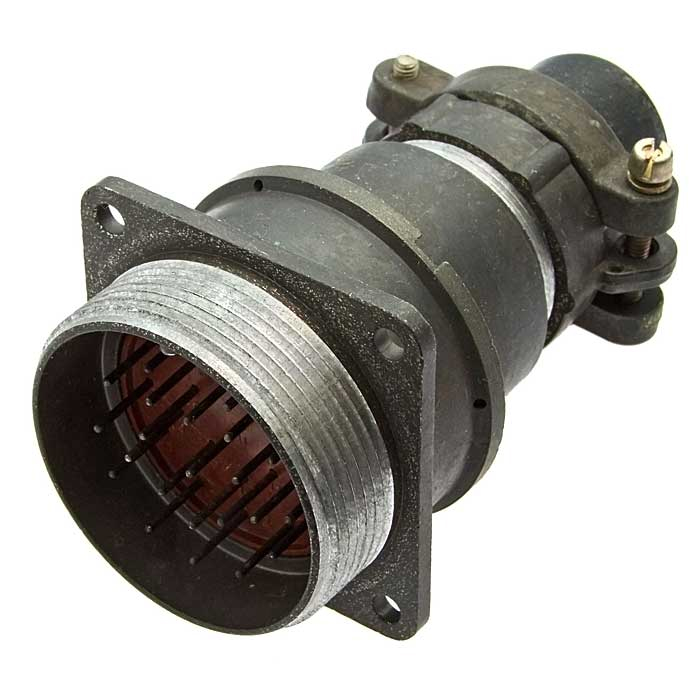

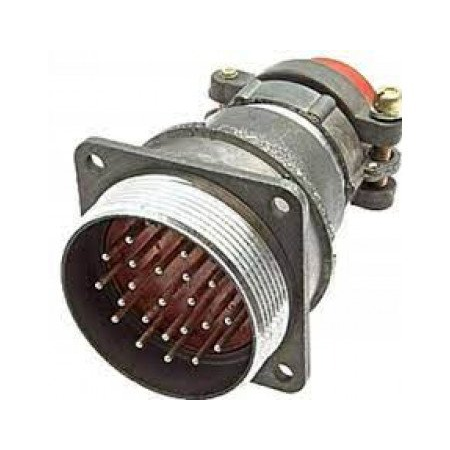

2РМТ36БПЭ22Г1В1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, произведённый заводом «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной аппаратуре.

Характеристики

• Рабочее напряжение: до 250 В (амплитудное значение) на переменном токе; до 350 В на постоянном токе (для контактов диаметром 1,5 мм).
• Рабочий ток на контакт: до 5 А (для контактов диаметром 1,5 мм).
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: не менее 1500 Вэфф.
• Количество сочленений-расчленений: 500 циклов.
• Диапазон рабочих температур: от -60°C до +100°C.
• Относительная влажность: до 98% при +35°C (тропическое исполнение).
• Атмосферное давление: от 1,3·10^-6 до 101325 Па (от 10^-8 до 760 мм рт. ст.).
• Вибрационные нагрузки: диапазон частот 1...3000 Гц, ускорение до 200 м/с² (20g).
• Ударные нагрузки: многократные до 400 м/с² (40g), одиночные до 5000 м/с² (500g).
• Покрытие контактов: серебро.
• Тип соединения: резьбовое.
• Вид монтажа: объемный (под пайку).

Применение

Используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения, включая монтаж экранированными кабелями. Подходит для внутренних установок во всеклиматическом исполнении.

• Авиационная техника.
• Промышленное оборудование.
• Системы связи.
• Радиолокационные станции.
• Морское и речное судостроение.
• Военная техника.

Расшифровка обозначения

• 2РМТ : тип соединителя (негерметичный тропикоустойчивый).

• 36 : условный размер корпуса.

• Б : приборный корпус (розетка или вилка).

• П : прямой патрубок.

• Э : гайка патрубка для экранированного кабеля.

• 22 : количество контактов.

• Г1 : сочетание контактов (все одного диаметра).

• В1 : покрытие контактов серебром.

• В : всеклиматическое исполнение.
