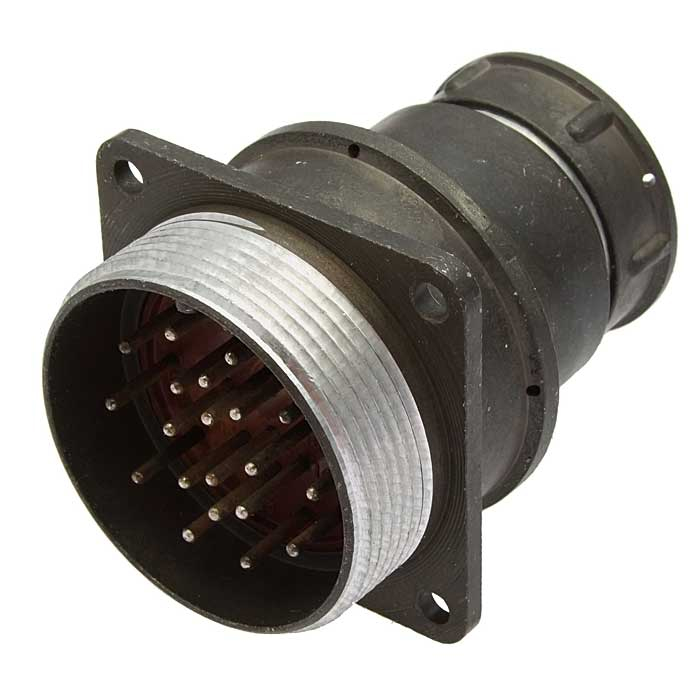

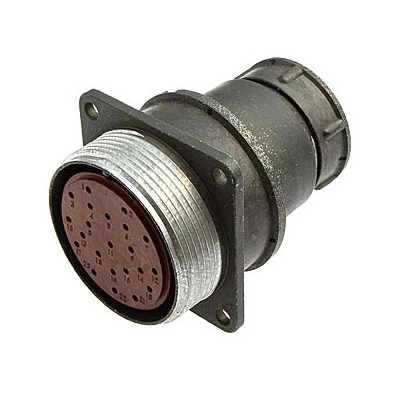

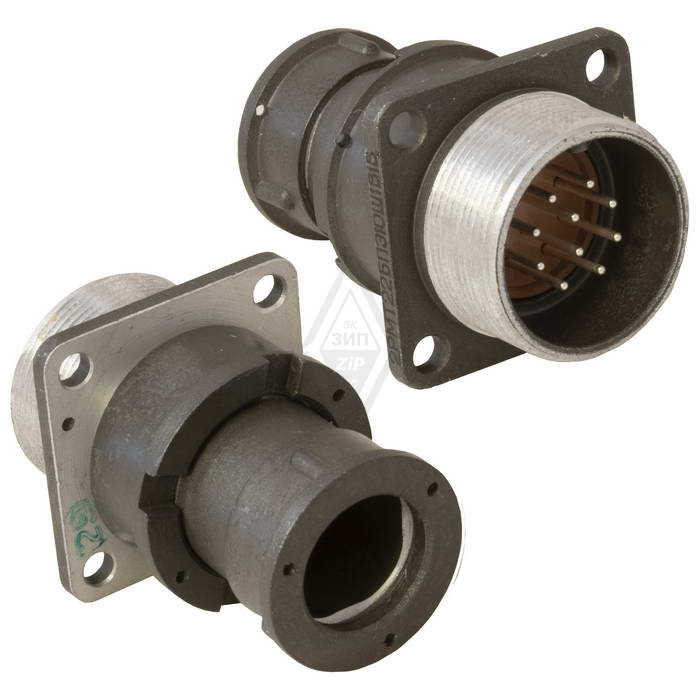

2РМТ36БПЭ22Ш1В1В — это блочная (приборная) низкочастотная цилиндрическая вилка серии 2РМТ с прямым патрубком под экранированный кабель и серебряным покрытием штырьковых контактов, предназначенная для работы в цепях постоянного и переменного тока до 3 МГц. +3

Назначение и область применения

• Используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего и специального назначения.

• Подходит для цепей постоянного и переменного тока с частотой до 3 МГц, в том числе в аппаратуре, работающей в условиях вибрации, ударных нагрузок и пониженного давления.

Расшифровка обозначения

• 2РМТ — серия круглых низкочастотных разъёмов.

• 36 — условный размер корпуса, диаметр посадочного отверстия около 36 мм.

• Б — блочный (приборный) корпус, монтаж на панель/шасси.

• П — прямой патрубок.

• Э — исполнение для экранированного кабеля (соответствующая концевой гайка).

• 22 — количество контактов.

• Ш — штырьковые контакты (вилка).

• 1 — сочетание контактов (типоисполнение по диаметрам/расположению).

• В1В — климатическое и конструктивное исполнение, всеклиматический вариант по ГОСТ 15150‑69, категория размещения В2.1.​

Основные электрические характеристики

• Максимальное рабочее напряжение: до 560–700 В (в зависимости от конкретного типономинала данной серии 2РМТ). +3

• Токовая нагрузка на один контакт: порядка 6 А для аналогичных исполнений 2РМТ36БП 22 Ш1В1В (данная нагрузка указана в описаниях ПЭ/ПН‑исполнений).

• Сопротивление изоляции: не менее 1000–5000 МОм при нормальных климатических условиях (для разъёмов серии 2РМТ и конкретных исполнений 36‑го размера). +3

Пример: вилка 2РМТ36Б22Ш1В1В (близкий по конструкции вариант без «Э») имеет максимальное рабочее напряжение 560 В, сопротивление изоляции не менее 1000 МОм и ресурс не менее 5000 ч при 500 циклах сочленения‑расчленения.

Механические и климатические параметры

• Рабочая температура окружающей среды: от −60 до +100 °C. +3

• Вибрация: 1–5000 Гц с ускорением до 490–1000 м/с² (до 50–100 g) для серии 2РМТ.

• Ударные нагрузки: до 5000 м/с² (500 g) одиночный удар, до 1000 м/с² (100 g) многократный.​

• Число сочленений‑расчленений: около 500 циклов при минимальной наработке 1000–5000 ч и сроке сохраняемости 15–25 лет (для разъёмов 2РМТ данного типоразмера). +3

Конструктивные особенности и монтаж

• Негерметичный, тропикоустойчивый, всеклиматический цилиндрический соединитель с резьбовой фиксацией.

• Металлический корпус, штырьковые контакты с серебряным покрытием, обеспечивающим пониженную переходную сопротивляемость и хорошую паяемость.

• Монтаж — объёмный, пайкой; предназначен для работы с экранированными кабелями (тип «Э»), соответствующей конструкции концевой гайки патрубка.
