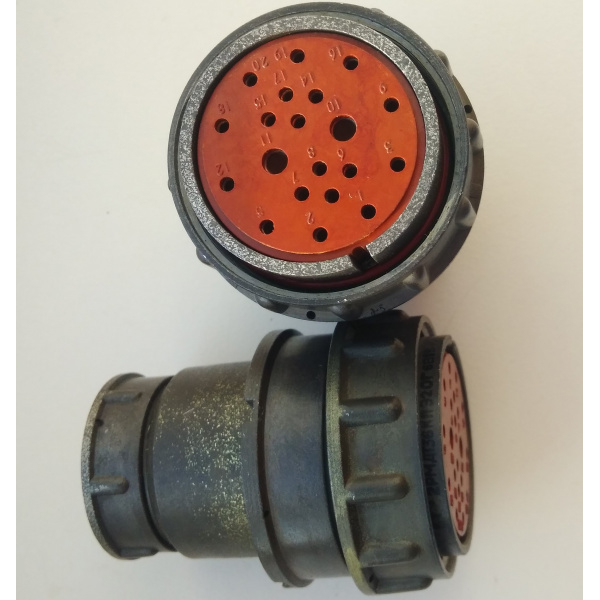

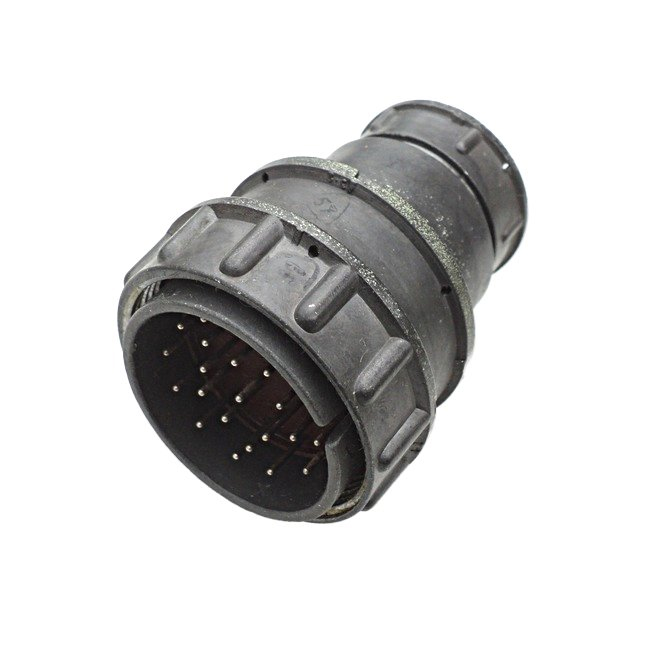

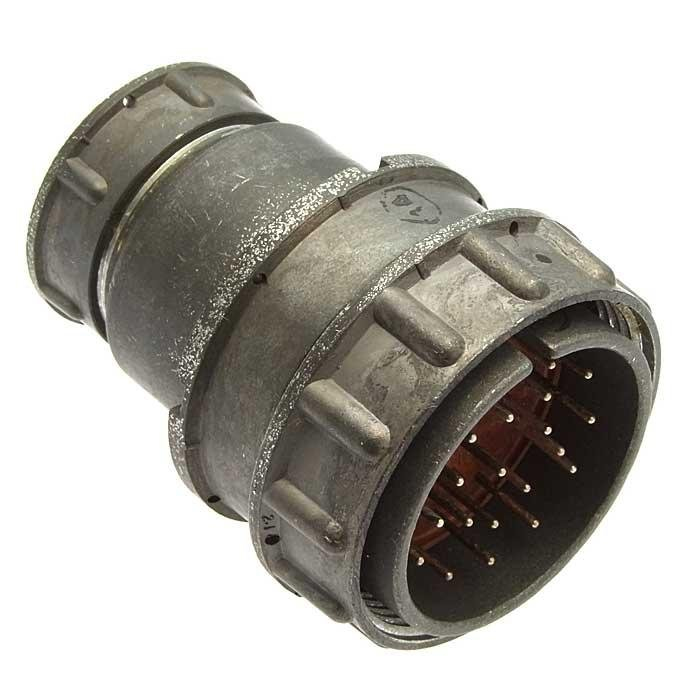

Разъём 2РМТ36КПЭ относится к семейству низкочастотных цилиндрических соединителей типа 2РМТ российского производства и предназначен для подключения и коммутации электрических цепей постоянного и переменного тока в различных радиоэлектронных и промышленных устройствах.

Описание и расшифровка обозначения

• 2РМТ — тип соединителя (низкочастотный цилиндрический, резьбовой).

• 36 — условный диаметр корпуса 36 мм.

• К — кабельный корпус (разъём монтируется непосредственно на кабель).

• П — прямой патрубок.

• Э — вид гайки патрубка для экранированного кабеля (обеспечивает подключение оплётки/экрана).

• Далее обычно идут цифры и буквы, указывающие число контактов, сочетание контактных диаметров, покрытие и условие эксплуатации (например, 20 контактов, серебряное покрытие, всеклиматическое исполнение).

Электрические характеристики

В типичном исполнении 2РМТ36КПЭ (например, 20‑контактный вариант) разъём рассчитан на работу в цепях постоянного и переменного тока до частот примерно 3 МГц.​

• Контакты имеют два диаметра — обычно около 1 мм и 1,5 мм.

• Для контакта Ø1 мм допустимый ток порядка 5 А, для Ø1,5 мм — около 10 А; максимальная суммарная нагрузка на весь соединитель может достигать порядка 100 А.

• Рабочее напряжение по контактам: до примерно 560 В для Ø1 мм и до 700 В для Ø1,5 мм, при этом изоляция обеспечивает высокую электрическую прочность.

Конструкция и материалы

Разъём выполнен в металлическом корпусе с прямым патрубком и резьбовой гайкой для экранированного кабеля, что обеспечивает надёжное экранирование и защиту от внешних помех. +1
Контакты покрыты серебром, что даёт низкое переходное сопротивление (обычно не более 5 мОм для Ø1 мм и около 2,5 мОм для Ø1,5 мм) и хорошую коррозионную стойкость.

Диапазон эксплуатации и надёжность

Разъём относят к всеклиматическому исполнению и рассчитывают на работу в широком диапазоне температур: примерно от −60 °C
