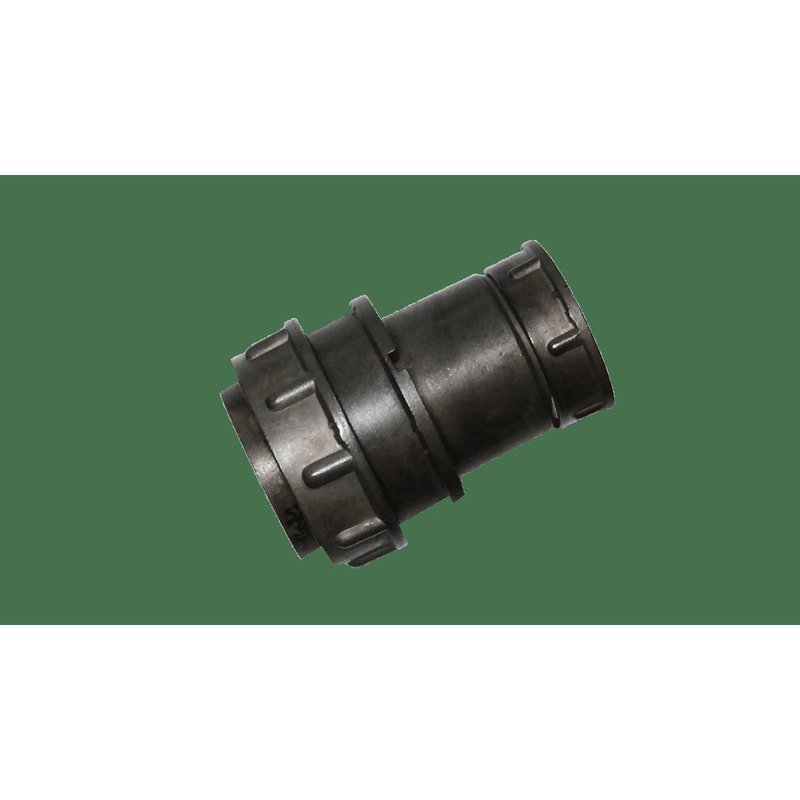

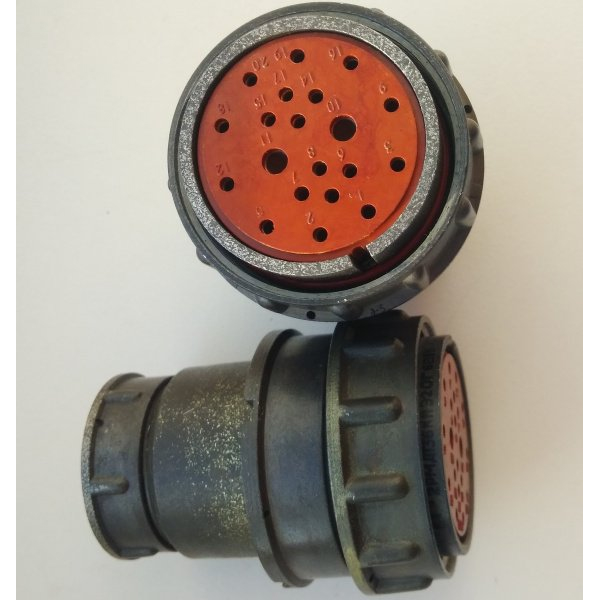

2РМТ36КПЭ20Ш2В1 — это цилиндрический низкочастотный разъём семейства 2РМТ, предназначенный для соединения кабелей в аппаратуре, в том числе с экранированными проводами.

Назначение и тип

• Тип: разъём серии 2РМТ, негерметичный, тропикоустойчивый, для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150‑69.​

• Предназначен для работы в цепях низкой частоты, подключения кабелей к аппаратуре, в составе пары «вилка–розетка».​

• Вид сочленения — резьбовое, обеспечивает надёжную фиксацию и устойчивость к вибрации.​

Расшифровка маркировки

По типу 2РМТ36КПЭ20Ш2В1 (и близкому 2РМТ36КПЭ20Ш2В1В) расшифровка такая:

• 2РМТ — серия соединителя (цилиндрический тропикоустойчивый разъём).

• 36 — условный размер корпуса (диаметр корпуса 36 мм).

• К — корпус кабельный (вилка для монтажа на кабель).

• П — патрубок прямой.

• Э — гайка патрубка для экранированного кабеля.

• 20 — количество контактов (20 шт).

• Ш — часть соединителя: вилка (штекерная часть).

• 2 — сочетание контактов №2 (смесь диаметров 1 и 1,5 мм).

• В — покрытие контактов серебром.

• 1 — теплостойкость 1, рабочая температура до 100 °С.

Электрические характеристики

Для типономинала 2РМТ36КПЭ20Ш2… приводятся такие данные:

• Количество контактов: 20, два типоразмера контактов (диаметр 1 мм и 1,5 мм).​

• Максимальное рабочее напряжение:

  • для контактов 1 мм — до 560 В;

  • для контактов 1,5 мм — до 700 В.​

• Допустимый ток:

  • контакты 1 мм — до 5 А;

  • контакты 1,5 мм — до 10 А.​

• Максимальная суммарная нагрузка на разъём — до 100 А.​

• Сопротивление контактов:

  • 1 мм — не более 5 мОм;

  • 1,5 мм — не более 2,5 мОм.​

• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.​

Механика и условия эксплуатации

• Корпус металлический, цилиндрический, с прямым патрубком и гайкой под экранированный кабель.

• Покрытие контактов — серебро, хорошая проводимость и коррозионная стойкость.

• Рабочий температурный диапазон: от −60 °C до +100 °C.

• Устойчив к:

  • синусоидальной вибрации 1–5000 Гц;

  • механическим ударам одиночного и многократного действия;

  • влажному теплу, инею, росе и солнечному излучению (тропикоустойчивость).

• Минимальная наработка — не менее 1000 часов, число циклов сочленения/расчленения — до 500.​

• Срок сохраняемости — до 15 лет.
