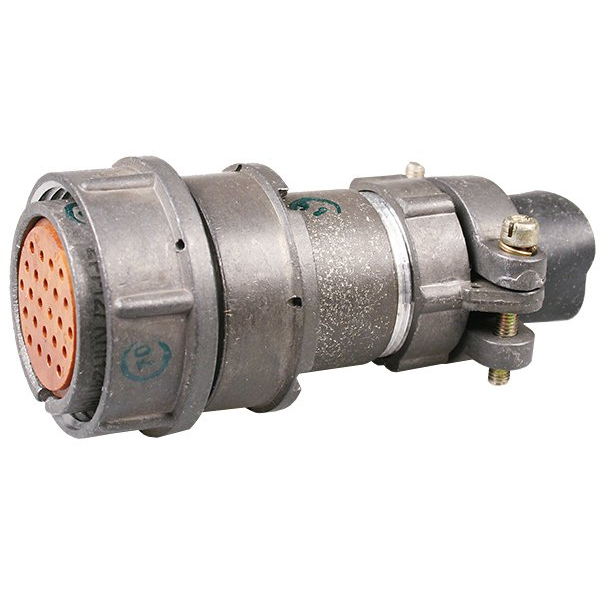

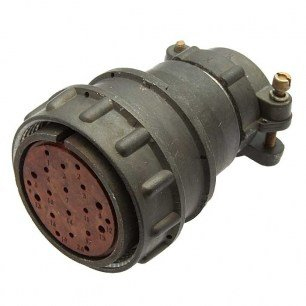

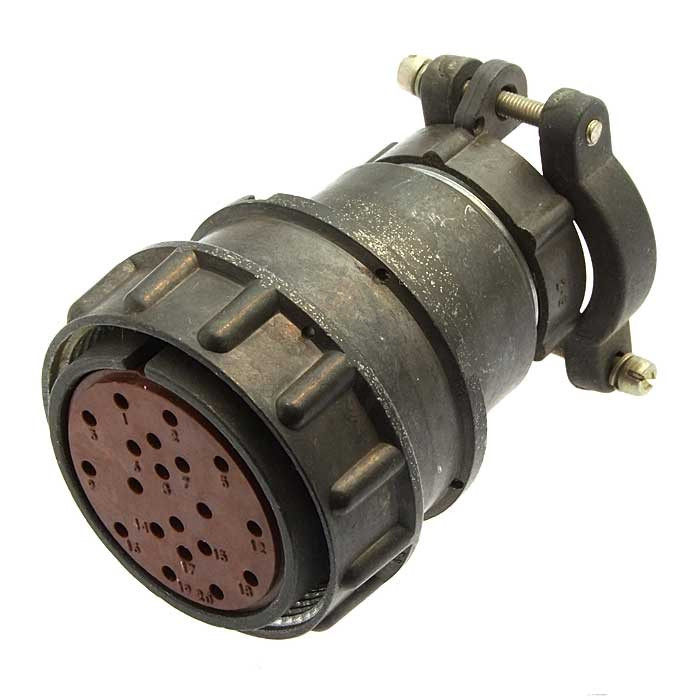

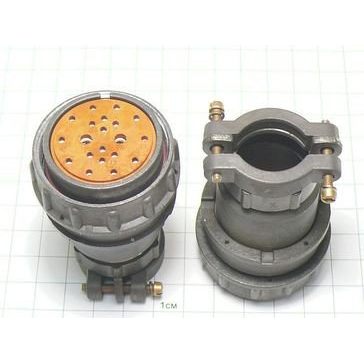

Разъем 2РМТ36КПН20Г2В1В (Элекон) — это низкочастотный цилиндрический электрический соединитель общего назначения, рассчитанный на работу в радиоэлектронной и радиотехнической аппаратуре. Он негерметичный, тропикоустойчивый, с резьбовым соединением корпусов и используется, как правило, в кабельных линиях.

• 2РМТ — тип низкочастотного цилиндрического соединителя.

• 36 — типоразмер корпуса (диаметр порядка 45 мм, высота около 60–70 мм, точные габариты зависят от конкретной серии).

• К — кабельный корпус (розетка для монтажа на кабель).

• П — прямой патрубок (вход под кабель расположен по оси).

• Н — предназначена для неэкранированного кабеля.

• 20 — 20 контактов, сочетание типоразмеров по диаметру согласно варианту «2».

• Г — розетка (приёмная часть).

• 2 — сочетание контактных диаметров (смешанные, например, 1,0; 1,5; 2,0 мм).

• В — покрытие контактов серебром (серебряное покрытие обеспечивает хорошие токовые и коммутационные характеристики).

• 1 — максимальная температура окружающей среды +100 °С.

• В — всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

• Максимальное рабочее напряжение (амплитудное значение) обычно до 560–700 В, в зависимости от типа контакта.

• Токовая нагрузка на контакт:

  • диаметр 1,0 мм — порядка 5–8 А,

  • 1,5 мм — 7–15 А,

  • 2,0 мм — до ~18 А,

  • 3,0 мм — до ~32 А.

• Сопротивление контакта: от 0,8 до 5 мОм в зависимости от диаметра контакта.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

• Диапазон рабочих температур окружающей среды — примерно от −60 °С до +100 °С, с возможностью кратковременных перегревов до +150–180 °С.

• Устойчивость к вибрации и ударам:

  • вибрация до ускорений порядка 490 м/с² (50 g) в диапазоне 1–1000 Гц;

  • одиночные удары до ~5000 м/с² (500 g);

  • многократные удары до ~1000 м/с² (100 g).

• Разъём рассчитан на работу в условиях пониженного атмосферного давления (вплоть до порядка 10⁻¹² мм рт. ст.), что позволяет применять его в авиационной и космической технике.

• Контакты извлекаемые, что упрощает ремонт и замену.

• Монтаж кабеля — обжимка (кримп‑соединение), что обеспечивает надёжный электрический и механический контакт при тряской и вибрациях.

• Корпус и изоляторы обычно выполнены из термостойких материалов (например, карболита или аналогичных пластмасс), с оксидированным или окрашенным металлом корпуса.
