Описание

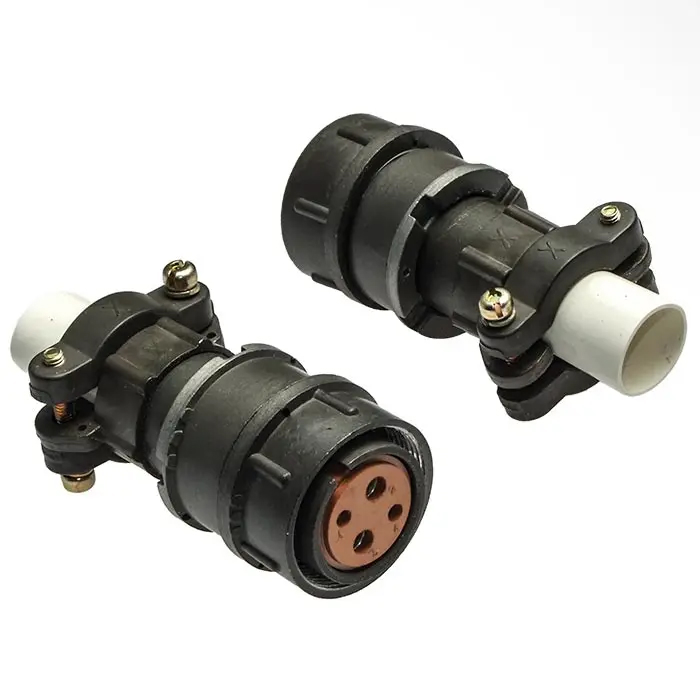

2РМТ36КПН22Ш1В1В — это низкочастотный цилиндрический разъём серии 2РМТ производства «Элекон», кабельнаявилка с резьбовым соединением для неэкранированного кабеля.
2РМТ — серия цилиндрических низкочастотных разъёмов с резьбовым фиксированием.
36 — условный размер корпуса, диаметр корпуса около 45 мм, высота порядка 67,5 мм.
К — кабельный корпус (вилка на кабель).
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
22 — количество контактов, контакты диаметром 1 мм.
Ш — штыревые контакты (вилка).
1 — сочетание контактов: 22 контакта Ø1 мм.
В1В — контакты с серебряным покрытием и всеклиматическое исполнение «В», рабочая теплостойкость до 100 °С.
Корпус выполнен из алюминиевого сплава (тип А-22) с оксидированием, обычно серого цвета; изолятор карболитовый, коричневый.
Количество контактов: 22 штыревых контакта Ø1 мм.
Максимальное рабочее напряжение: до 700 В.
Электрическая прочность изоляции: порядка 2300 В.
Рабочий ток на один контакт: до 6 А, суммарный ток на разъём до ~110 А.
Сопротивление контакта: не более 5 мОм для Ø1 мм.
Сопротивление изоляции: до 5000 МОм.
Электрическое подключение выполняется пайкой проводников к контактам (объёмный монтаж).
Метод сочленения: резьбовой, одношпоночная поляризация корпуса, ориентация по пазу.
Вибрация: синусоидальная 1–5000 Гц, амплитуда ускорения до 50 g.
Линейное ускорение: до 200 g.
Механические удары многократные: до 100 g (1–3 мс).
Механические удары однократные: до 500 g (0,1–2 мс).
Ресурс: порядка 500 циклов сочленений/расчленений.
Разъём используется в аппаратуре, где важны вибро‑ и ударопрочность и надёжный фиксированный контакт.
Климатическое исполнение: В2.1, всеклиматическое.
Диапазон температур: от −60 до +100 °С.
Относительная влажность: до 98% при +25 °С.
Допустимое атмосферное давление: от разрежения до повышенного (указаны широкие пределы).
Минимальная наработка при 80 °С на контакте: порядка 175 000 ч, общая наработка не менее 1000 ч.
Такие разъёмы применяются в промышленной и транспортной аппаратуре, РЭА общего и специального назначения, где требуется герметичность по контактам не критична, а приоритет — механическая и климатическая стойкость при сравнительно высоких напряжениях и токах.
