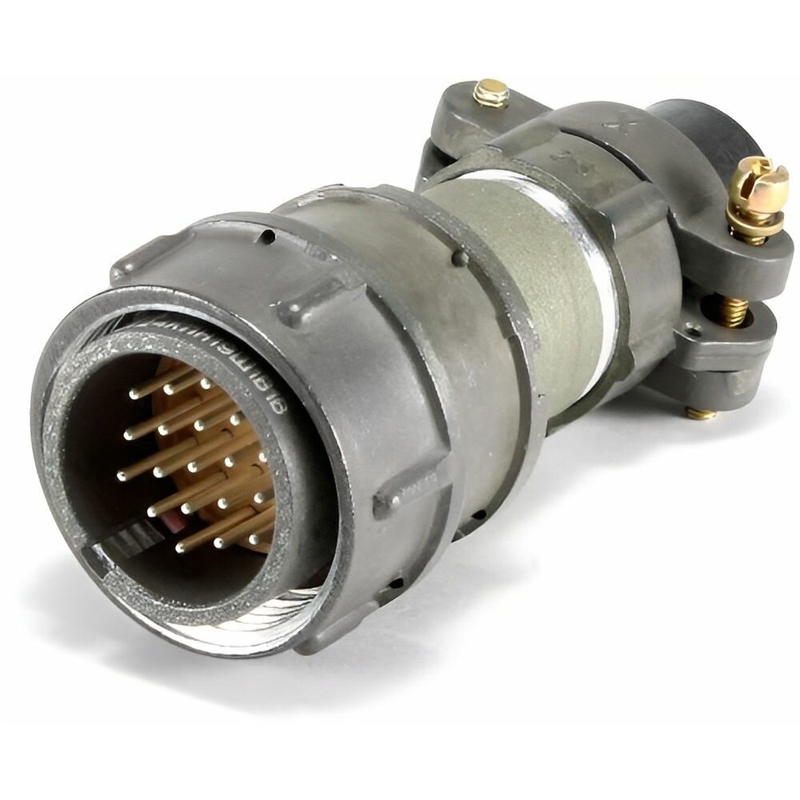

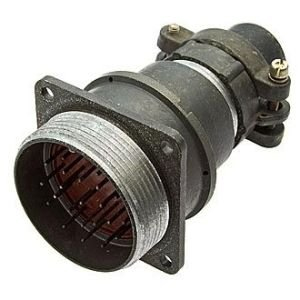

2РМТ36КПН22Ш1В1В ВИЛКИ

Соединительный разъём 2РМТ36КПН22Ш1В1В (ВИЛКА) относится к семейству советских/российских круглых электрических разъёмов типа 2РМТ, предназначенных для работы в электрических цепях постоянного и переменного тока в условиях широкого температурного и климатического диапазона.

Назначение и обозначение

• Это кабельная вилка с прямым патрубком для неэкранированного кабеля, рассчитана на внутренний объёмный монтаж.

• Исполнение: всеклиматическое, негерметичное, применяется внутри приборов и стоек в умеренных и холодных климатах (УХЛ2.1).

Электрические параметры

• Количество контактов — 22 штыря.

• Максимальная рабочая токовая нагрузка:

  • до 6 А на один контакт;

  • суммарно по соединителю — до 110 А.

• Максимальное рабочее напряжение — 560 В / 700 В (постоянный и переменный ток соответственно).

• Максимальное испытательное напряжение:

  • в нормальных климатических условиях — около 1850–2300 В;

  • при пониженном давлении (вакуум‑подобных условиях) — порядка 350–450 В.

Контакты и изоляция

• Покрытие контактов — золото или серебро; материал контактов выполнен с учётом низкого переходного сопротивления.

• Сопротивление контактов не превышает 5 мОм (хороший контакт, низкий нагрев).

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ, что допустимо для цепей переменного тока до частоты 3 МГц.

Конструкция и механика

• Сочленение вилки и розетки — резьбовое, что обеспечивает надёжную фиксацию и повторяемость сочленений.

• Поляризация корпусов — одношпоночная, исключает неправильное вкручивание.

• Тип исполнения корпуса — всеклиматический, адаптирован к перепадам температур и влажности.

Климатические и механические воздействия

• Диапазон рабочих температур — примерно от −60 °C до +180 °C, типичен для всеклиматического исполнения 2РМТ.

• Влажность при +35 °C — до 98%, допускается работа в условиях повышенной влажности.

• Воздействие механических ударов:

  • пиковое ударное ускорение — до 5000 м/с²;
