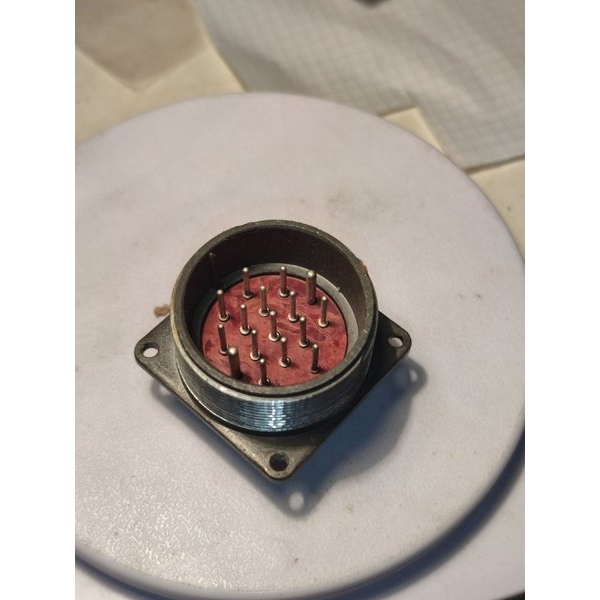

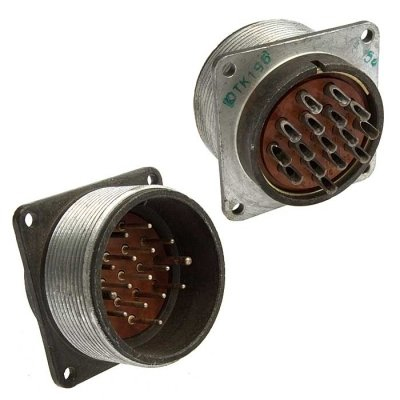

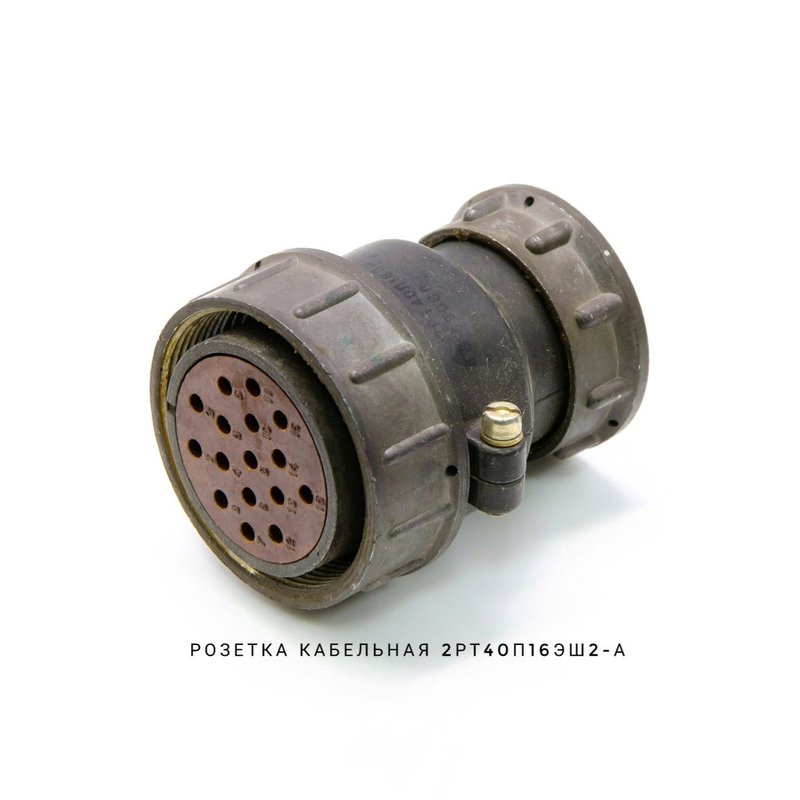

Соединитель 2РТ16П2ЭШ‑А — это унифицированный цилиндрический электрический разъём общего назначения из серии 2РТ, рассчитанный на работу в радио‑ и электронной аппаратуре, в том числе в достаточно жёстких климатических условиях. Он относится к теплостойким разъёмам с металлическим корпусом и применяется как для внутреннего, так и для внешнего монтажа (при наличии внешней защиты от пыли и влаги).

Что означает маркировка

Условное обозначение расшифровывается примерно так:

• 2РТ — тип соединителя (серия цилиндрических разъёмов).

• 16 — условный размер корпуса (габаритный диаметр).

• П — конструктивное исполнение приборной части без патрубка (для крепления непосредственно на панель/корпус).

• 2 — количество контактов (два штыря или два гнезда, в зависимости от исполнения «вилка/розетка»).

• Э — вид гайки патрубка для экранированного кабеля (экранированный монтаж).

• Ш — климатическое исполнение (Ш — для работы в условиях повышенной влажности и температурных перепадов).

• 5 — сочетание контактов (в данном случае — два контакта диаметром около 1,5 мм).

• А — вариант модификации/исполнения.

Электрические и эксплуатационные характеристики

• Номинальное (или максимальное) рабочее напряжение на один контакт — до порядка 700 В (амплитудное значение).

• Токовая нагрузка на один контакт — порядка 10 А, что делает разъём пригодным для маломощных сигнальных и питания цепей. ​

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, что обеспечивает высокую надёжность изоляции при длительной эксплуатации.

Механическая и климатическая стойкость

• Соединитель рассчитан на несколько сотен циклов сопряжения‑разъединения (до 500 сочленений‑расчленений).

• Минимальная наработка — порядка 1000 часов в расчётных режимах.

• Срок сохраняемости без потери характеристик — не менее 20 лет при хранении в предусмотренных условиях.

• Разъём выдерживает вибрацию и механические удары, характерные для бортовой и промышленной аппаратуры (диапазон частот вибрации и уровень ударных нагрузок нормируются в ТУ/ГОСТ на серию 2РТ).

Особенности применения

Разъёмы 2РТ16П2ЭШ‑А применяются в:

• радиоэлектронной и радиотехнической аппаратуре;

• промышленных щитах и панелях;

• системах, где требуется относительно малогабаритный, но достаточно надёжный цилиндрический разъём с экранированием (два контакта, экранированный кабель).

Конструктивно изделие имеет резьбовое сочленение с фиксацией гайки и контакты, обычно покрытые серебром, что снижает переходное сопротивление и улучшает стабильность электрического соединения.
