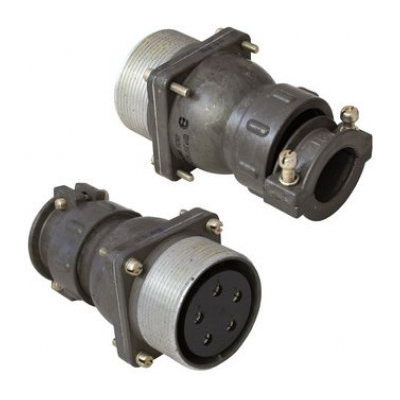

Розетка кабельная 2РТ16П2ЭШ5‑А — это негерметичный электрический разъём из серии ШР/2РТ‑А, предназначенный для монтажа экранированных кабелей в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц.

Расшифровка обозначения

• 2РТ — тип соединителя (линейка 2РТ‑А по ГЕО/НКЦС).

• 16 — условный размер корпуса (габаритный ряд).

• П — конструктор с прямым патрубком (кабельный вариант).

• 2Э — 2 контакта, для экранированного кабеля (тип гайки патрубка).

• Ш — розетка (качели‑штыревой тип контактов).

• 5 — обозначение сочетания контактов (здесь — 2 контакта диаметром 1,5 мм).

• А — дополнительное обозначение по материалу изолятора (по ТУ).

Основные характеристики

• Количество контактов:2 , диаметр контакт‑ножей —Ø 1,5 мм .

• Покрытие контактов —серебро (при отсутствии буквы «Н» в обозначении).

• Сопротивление контакта не более 2,5 мОм , максимальный ток на один контакт — до 10 А , общий ток до 20 А .

• Амплитудное напряжение цепи — до 850 В , сопротивление изоляции в нормальных условиях — не менее 5000 МОм .

Условия эксплуатации

• Климатическое исполнение —УХЛ , режим работы от −60 °C до +60 °C .

• Разъём рассчитан на не менее 500 циклов сочленения‑расчленения , минимальная наработка —1000 часов .

• Сохраняемость изделий 2РТ‑А (включая 2РТ16П2ЭШ5‑А) указывают не менее 20 лет при хранении.

Применение и совместимость

• Используется для подключения кабелей (в том числе экранированных) в радиоэлектронной и промышленной аппаратуре, где требуется взаимозаменяемость с другими типами ШР/2РТ.

• Разъём 2РТ16П2ЭШ5‑А взаимосочленяем с другими соединителями серии 2РТ‑А, ШР, ШРГ, 2РТТ по соответствующим ТУ.
