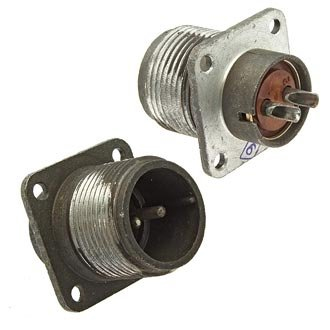

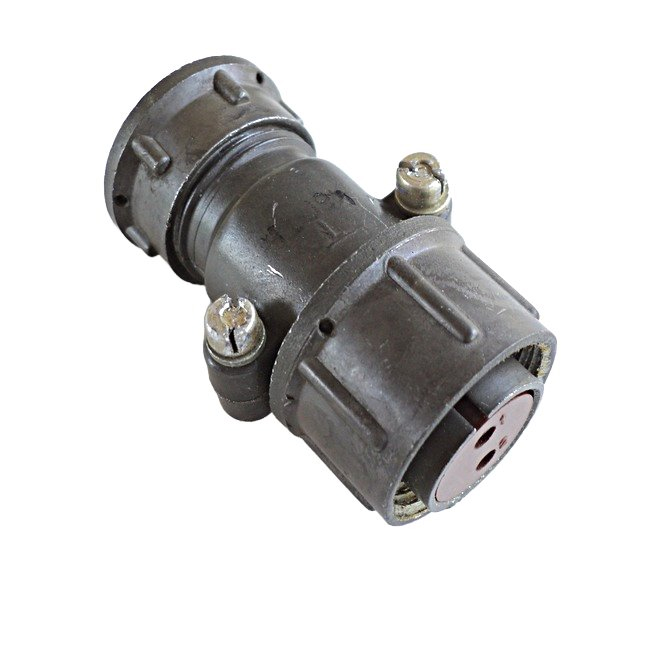

2РТ20П2ЭШ6-А — это цилиндрический низкочастотный электрический разъём серии 2РТ, приборная часть (вилка/розетка в зависимости от исполнения), рассчитанный на повышенные механические воздействия и работу в цепях постоянного и переменного тока до нескольких мегагерц.

Назначение и область применения

• Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре общего назначения.

• Может применяться как внутри помещений, так и снаружи при защите от пыли и влаги, климатическое исполнение УХЛ.

Расшифровка обозначения

• «2РТ» — тип соединителя: цилиндрический, теплостойкий, нормальных габаритов.​

• «20» — условный размер корпуса (габарит).

• «П» — исполнение приборной части с прямым патрубком (для блочного монтажа; для кабельной части «П» тоже означает прямой патрубок, но в 2РТ20П2ЭШ6-А обычно имеют в виду именно приборную).

• «2» — количество контактов: 2 шт.

• «Э» — гайка/патрубок для экранированного кабеля (экранирующее исполнение).

• «Ш» — тип контактов: штыревые (вилка).

• «6» — код сочетания контактов и исполнение по ключеванию (вариант расположения и совмещения контактов).​

• «-А» — модификация/версия по ТУ (исполнение 2РТ-А).

Электрические характеристики

• Количество контактов: 2, диаметр контакта около 2,5 мм.

• Максимальный рабочий ток: 25 А на один контакт, суммарно до 50 А на разъём.

• Максимальное рабочее напряжение (постоянного тока): не более 700–850 В (в различных ТУ указывают 700 В рабочего и до 850 В амплитудного в цепи).

• Сопротивление одного контакта: не более 1 мОм.​

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.​

• Материал контактов: медный сплав с покрытием серебром (иногда серебро/никель по отдельным позициям каталога).

Механическая и климатическая стойкость

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.

• Ресурс по операциям сочленения/расчленения: порядка 500 циклов.

• Минимальная наработка: около 1000 часов.

• Вибропрочность: синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением до 300 м/с² (≈30 g).

• Механический удар: одиночного действия до 5000–10 000 м/с² (до 500 g), многократного действия порядка 350 м/с² (≈35 g).

Конструктивные особенности и применение на практике

• Корпус цилиндрический, с резьбовым соединением и гайкой под экранированный кабель, что позволяет сохранять экранирование линии до контактов разъёма.

• Применяется в цепях питания и сигнализации, где требуется всего два силовых или сигнальных контакта с повышенной надёжностью и вибростойкостью (например, подключение питания модулей, датчиков или исполнительных механизмов).
