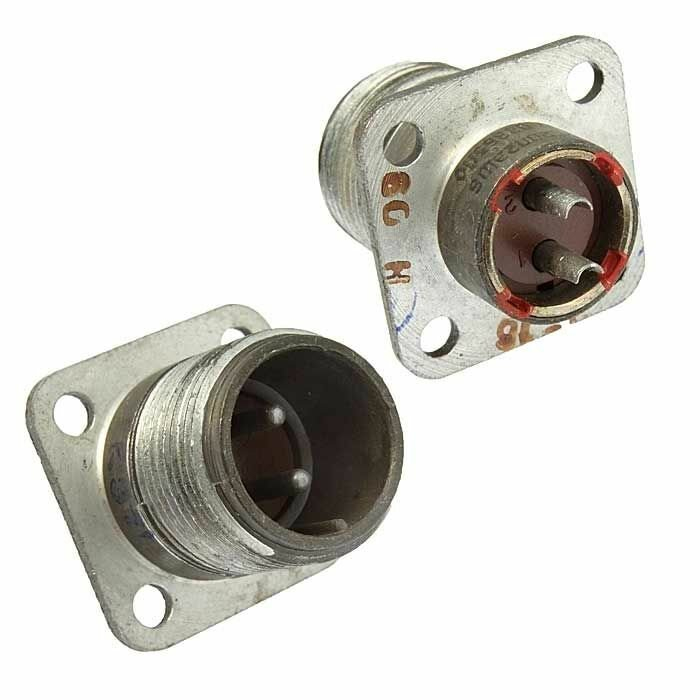

Соединитель 2РТ20П2ЭШ6‑А «Вилки блочные „5“» относится к серии цилиндрических низкочастотных разъемов типа 2РТ, предназначенных для коммутации электрических цепей в бортовых и стационарных устройствах радиоэлектронной и промышленной аппаратуры.

Основное назначение и исполнение

• Это негерметичный, теплостойкий цилиндрический соединитель с вилкой блочной конструкции, предназначенной для монтажа на панель (внутренний монтаж).

• Климатическое исполнение, как правило, соответствует УХЛ (всеклиматическое), что позволяет использовать изделие в широком диапазоне температур и повышенной влажности.

Контактная система

• Условный номер набора контактов Ш6 означает наличие двух контактов диаметром 2,5 мм (штыревые контакты).

• Сопротивление контакта обычно не превышает 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что обеспечивает низкие потери и надежную электрическую развязку.

Электрические параметры

• На одиночный контакт допускаемый рабочий ток обычно находится в диапазоне до около 20–25 А, а общая токовая нагрузка на ответный соединитель — до 50 А.

• Максимальное напряжение в цепи (амплитудное значение) составляет порядка 850 В, что позволяет использовать разъем в цепях питания и силовых линиях средних мощностей.

Механическая надежность и ресурс

• Разъем рассчитан на многократные сочленения‑расчленения; количество циклов подключения обычно порядка 500.

• Минимальная наработка при температурах до +80 °C — не менее 1000 часов; изделие выдерживает синусоидальную вибрацию до 300 м/с² и механические удары повышенного уровня, что важно для бортовых и промышленных применений.

Особенности конструкции

• Корпус выполняется из алюминиевого сплава, а изоляционная вставка — из термостойкого материала (например, карболовой массы), что обеспечивает прочность и термостойкость.

• Соединитель имеет резьбовое сопряжение «вилка–розетка», что повышает надежность соединения в условиях вибрации и механических воздействий.
