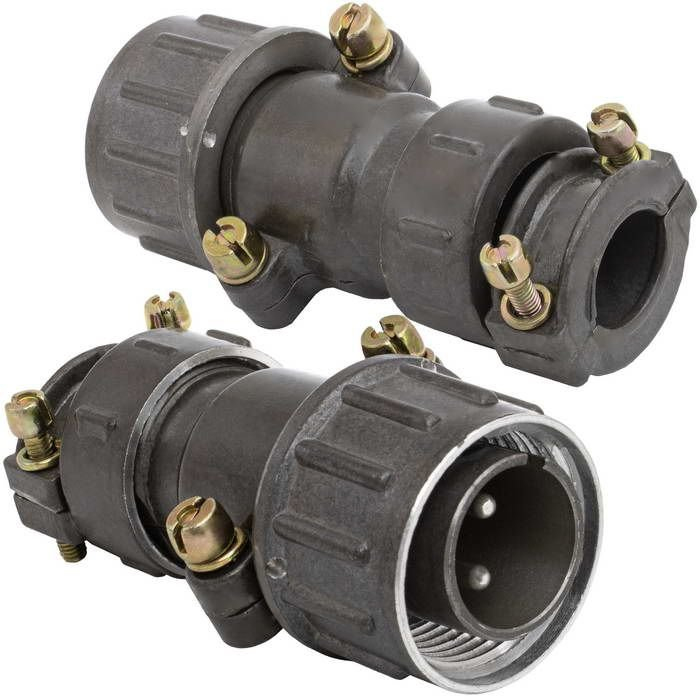

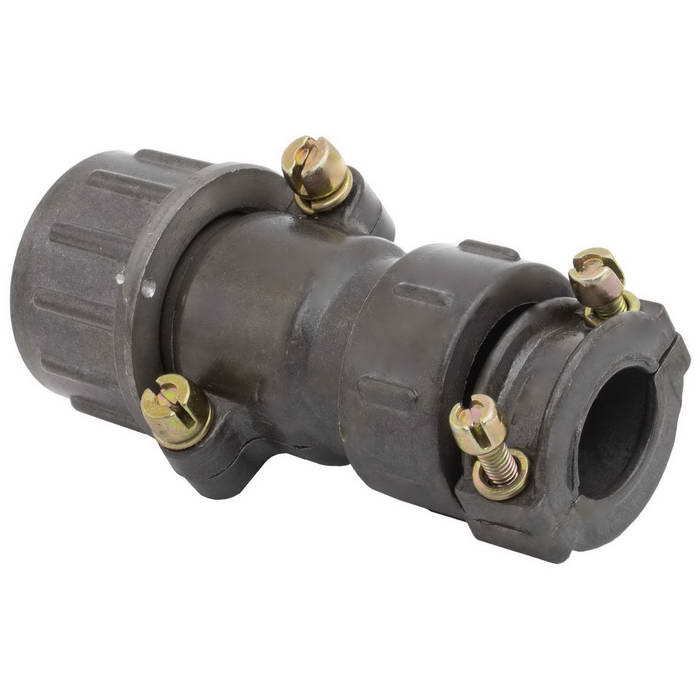

2РТ20П2НГ6‑А — это российский цилиндрический электрический соединитель (разъём) серии 2РТ‑А, выполненный в виде кабельной вилки (штыревой части) для подключения к приборной розетке.

Назначение и условия применения

Этот разъём предназначен для внутреннего и наружного монтажа в электрических цепях постоянного и переменного тока, при соблюдении защиты от пыли и влаги. Он относится к негерметичным соединителям и рассчитан на климатическое исполнение УХЛ (умеренный и холодный климат).

Электрические параметры

• Рабочий ток на контакт — до 25 А.

• Максимальное рабочее напряжение постоянного тока — не более 700 В, амплитудное значение напряжения в цепи может достигать примерно 850 В (в зависимости от варианта исполнения).

• Диаметр контактов — 2,5 мм, контактные поверхности обычно покрыты серебром для снижения переходного сопротивления.

Конструкция и механические характеристики

• Условный размер корпуса — 20, тип «2РТ» обозначает цилиндрический теплостойкий разъём нормальных габаритов.​

• Обозначение «П» соответствует конструкции без патрубка, а «НГ» указывает, что разъём предназначен для неэкранированного кабеля с гайкой на кабельной части.

• Разъём выдерживает значительные вибрационные и ударные нагрузки, что позволяет применять его в условиях повышенной механической нагрузки.​

Климатика и совместимость

2РТ20П2НГ6‑А допускает работу в диапазоне частот от 1 Гц до 1–3 МГц (в зависимости от конкретной ревизии ТУ) и предназначен для эксплуатации в умеренном и холодном климате при обеспечении внешней защиты от воды и пыли. Такие разъёмы обычно используются в радиоэлектронной, радиотехнической и промышленной аппаратуре как соединители общего назначения.
