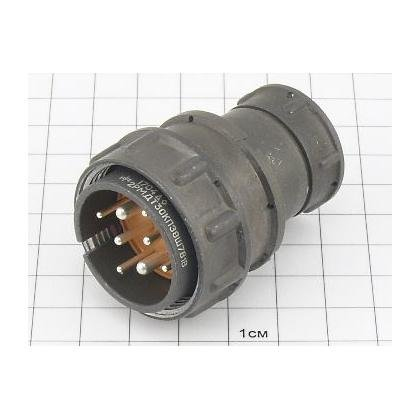

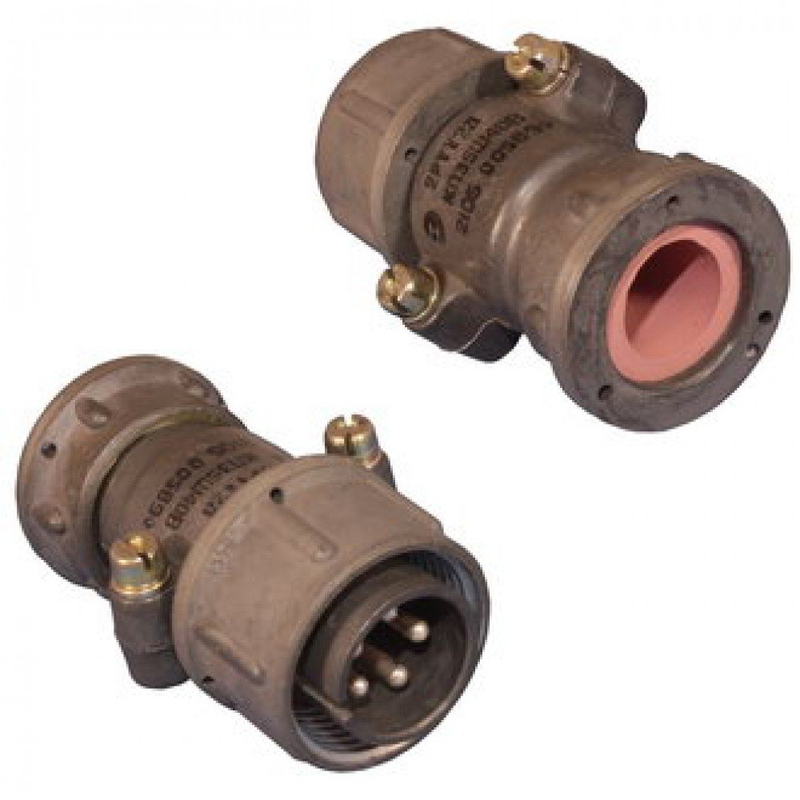

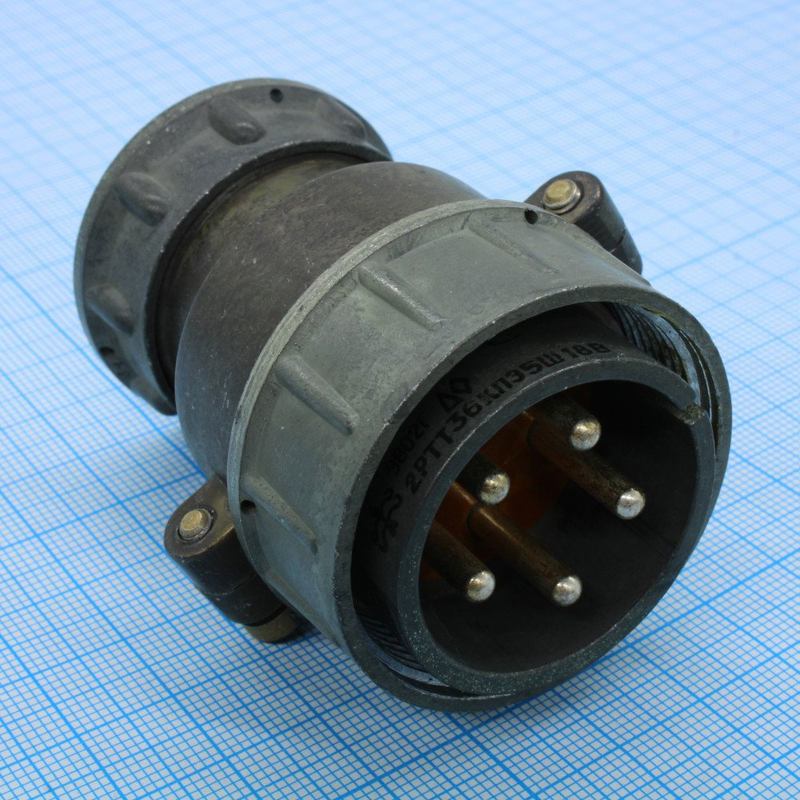

2РТТ28КПЭ1Ш8В — это низкочастотный цилиндрический негерметичный разъём серии 2РТТ. Маркировка «2015г „5“» указывает на выпуск 2015 года с видом приёмки «5» (входной контроль, паспорт, заводские испытания по ТУ ГЕ0.364.120 или аналогичным).

Общие сведения

Серия 2РТТ предназначена для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц в электро- и радиоаппаратуре. Завод «Элекон» выпускает такие разъёмы всеклиматического исполнения (индекс В), с резьбовым соединением и объёмным монтажом.

Декодировка обозначения

• 2РТТ — серия низкочастотных цилиндрических соединителей.

• 28 — условный размер корпуса, мм.

• КПЭ — кабельная вилка (К), прямой патрубок (П), для экранированного кабеля (Э).

• 1Ш — одна вставка, штыревые контакты (Ш).

• 8В — 8 контактов, всеклиматическое исполнение (В).

Технические характеристики

• Номинальное напряжение: до 560 В переменного тока (амплитудное значение) или до 700 В постоянного тока.

• Номинальный ток на контакт: для данной конфигурации контактов может достигать 10 А.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Сопротивление контактов: не более 2,5 мОм.

• Электрическая прочность изоляции: выдерживает испытательное напряжение до 1500 Вэфф.

• Количество циклов сочленения-расчленения: не менее 500.

• Виброустойчивость: сохраняет работоспособность при вибрациях с частотой от 1 до 5000 Гц и ускорением до 150 м/с².

• Ударопрочность: выдерживает многократные механические удары с пиковым ускорением до 1000 м/с² и одиночные удары до 5000 м/с².

• Диапазон рабочих температур: от -60 до +100 °C.

• Относительная влажность: до 98% при температуре +35 °C (с конденсацией влаги).

• Пониженное атмосферное давление: работоспособность сохраняется при давлении до 1,3 Па (около 10⁻⁵ мм рт. ст.).

• Материалы корпуса: Алюминиевый сплав с защитным покрытием (например, кадмированием или никелированием) для обеспечения коррозионной стойкости.

• Материалы контактов: Латунь или бронза с гальваническим покрытием (золотом или серебром) для низкого контактного сопротивления и долговечности.

• Материалы изолятора: Термостойкие пластмассы, обеспечивающие высокую электрическую и механическую прочность.

Применение

Используется для внутреннего и наружного монтажа в различных электро- и радиоаппаратах, для соединения и разъединения цепей с проводами, кабелями (в т.ч. экранированными), узлами и блоками. Подходит для приборных и кабельных установок в условиях от -60 до +100 °C.

Благодаря своему всеклиматическому исполнению и высокой устойчивости к внешним воздействиям, разъёмы серии 2РТТ, включая модель 2РТТ28КПЭ1Ш8В, широко применяются в:

• Авиационной и космической технике: для коммутации бортовых систем, приборов и датчиков, требующих надёжности в условиях вибраций, перепадов температур и давления.

• Военной технике и спецтехнике: в системах связи, навигации, управления, а также в наземной, морской и воздушной аппаратуре, где критична устойчивость к агрессивным средам и механическим нагрузкам.

• Промышленном оборудовании: для систем автоматизации, контроля и управления производственными процессами, в условиях повышенной влажности, пыли и вибраций.

• Железнодорожном транспорте: в аппаратуре локомотивов и вагонов, сигнализации и связи, где требуется высокая надёжность соединений.

• Судостроении: в морских и речных судах для подключения различных систем, устойчивых к соляному туману и влажности.

• Измерительной аппаратуре и лабораторном оборудовании: для надёжного подключения датчиков и измерительных цепей.
