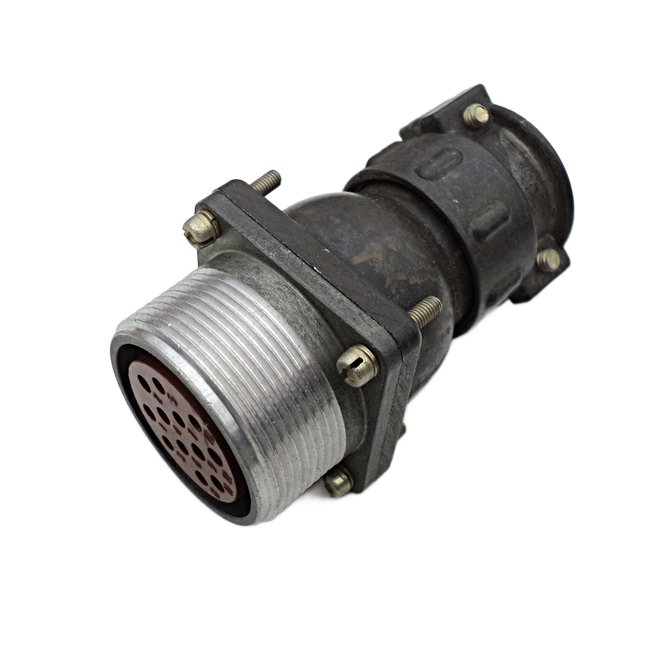

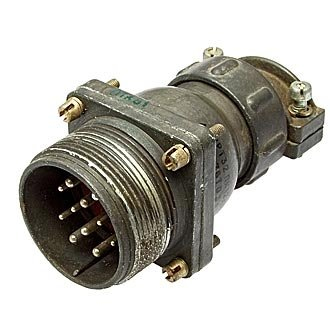

2РТ32У12НШ1‑А — это низкочастотный электрический разъём серии 2РТ‑А, выполненный в виде кабельной розетки (гнездо) с угловым кабельным патрубком, предназначенный для подключения экранированных или неэкранированных кабелей в цепях постоянного и переменного тока. Он относится к разъёмам приборного типа, рассчитанным на работу в промышленных и специальных электрических установках.

Обозначение и конструкция

В расшифровке маркировки:

• 2РТ — тип соединителя (низкочастотный приборный разъём);

• 32 — условный размер корпуса;

• У — угловой патрубок кабельной части;

• 12 — количество контактов;

• Н — предназначение для неэкранированного кабеля, Ш1 — исполнение кабельной части как розетка‑штекер. ​

Корпус имеет негерметичное исполнение, рассчитан на климатическое исполнение УХЛ (умеренный и холодный климат), допускает как внутреннюю, так и наружную установку при дополнительной защите от пыли и влаги потребителем.

Электрические параметры

Разъём рассчитан на напряжение до примерно 700–850 В (в зависимости от точных ТУ), при этом амплитудное значение напряжения в цепи может достигать около 850 В.
Контакты имеют диаметр 1,5 мм, на каждый контакт допускается ток до 10 А, а суммарный допустимый ток по всем контактам — до порядка 210 А.

Сопротивление изоляции в нормальных условиях обычно не менее нескольких тысяч мегаом, сопротивление контактов — не более единиц миллиом, что обеспечивает надёжный электрический контакт и низкие потери.

Рабочие условия и ресурс

Разъём работает в широком диапазоне температур: примерно от −60 до +60…+180 °C (в зависимости от исполнения и условий перегрева контактов). Он выдерживает пониженное атмосферное давление порядка 1, 3 ⋅ 1 0 − 4 Па, что важно для применения в вакуумных или близких к вакуумным условиях.

Рассчитан на не менее 500 циклов сочленения‑расчленения и имеет минимальную наработку порядка 1000 часов, а срок сохраняемости указан как не менее 20 лет. При этом разъём устойчив к вибрации (до сотен м/с²) и механическим ударам, что делает его пригодным для эксплуатации в промышленных и, в том числе, специальных условиях.
