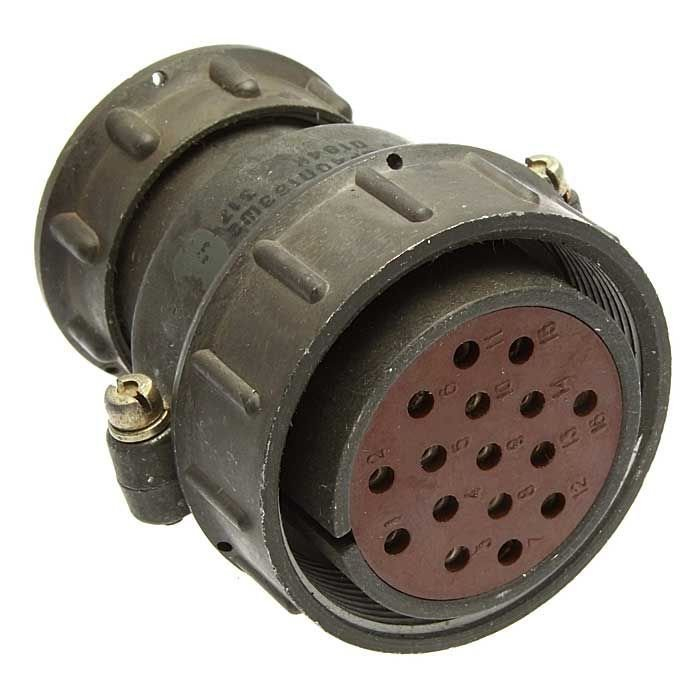

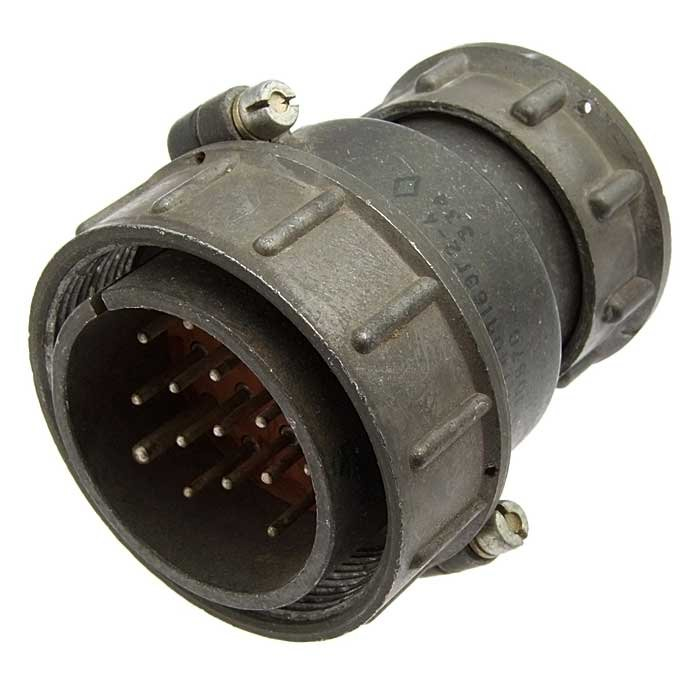

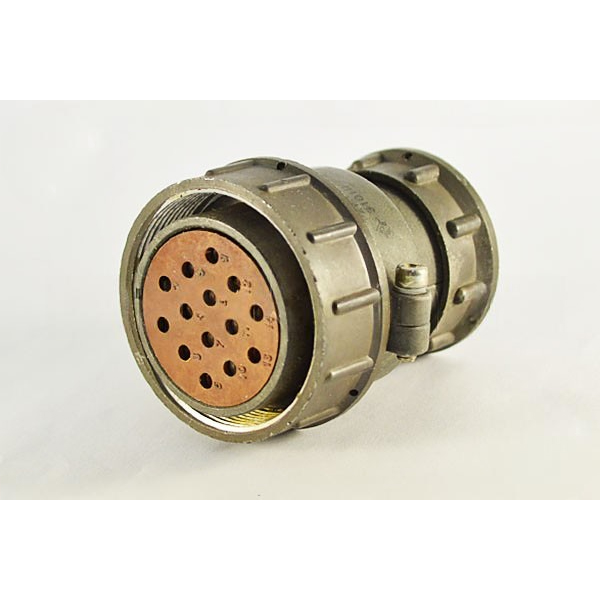

2РТ40П14ЭШ2-А — это вилка приборная (блочная часть) разъема серии 2РТ, предназначенная для надежного электрического соединения в различных промышленных и технических системах. Она используется для подключения приборов и оборудования, где требуется высокая устойчивость к вибрациям, ударам и экстремальным температурам.

Расшифровка обозначения

Обозначение 2РТ40П14ЭШ2-А расшифровывается следующим образом:

• 2РТ — тип соединителя.

• 40 — условный размер корпуса.

• П — конструктивное исполнение без патрубка.

• 14 — количество контактов (8 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм).

• Э — гайка для экранированного кабеля.

• Ш — вилка (приборная часть).

• 2 — сочетание контактов.

• А — материал изолятора.

Технические характеристики

Разъем рассчитан на максимальную токовую нагрузку до 20–35 А на контакт (в зависимости от диаметра) и общую до 230 А, с сопротивлением контакта не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм). Напряжение до 850 В, сопротивление изоляции не менее 5000 МОм, срок службы — 1000 часов наработки и 500 циклов сочленений-расчленений.

Условия эксплуатации

Работает в диапазоне температур от -60°C до +60–100°C (с учетом перегрева контактов до +180°C), при пониженном давлении до 1,3×10⁻⁴ Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные) и предназначен для климатики УХЛ (внутреннее и наружное применение с защитой).

Монтаж и применение

Метод монтажа — пайка, сочленение — резьбовое, габаритные размеры около 42×48×48 мм. Применяется в энергетике, автомобилестроении, телекоммуникациях и других отраслях для передачи сигналов и энергии в жестких условиях.
