Описание
Соединитель 2РТ40П14ЭШ2‑А — этоцилиндрическая вилка блочного (приборного) типа из серии 2РТ, предназначенная для подключения кабелей и монтажа на печатных платах или в корпусах аппаратуры.
Расшифровка условного обозначения выглядит так:
2РТ — тип соединителя (цилиндрический низкочастотный).
40 — условный размер корпуса.
П — конструктивное исполнение приборной части:без патрубка (блочная вилка).
14 — количество контактов.
Э — обозначение вида гайки/исполнения для экранированного кабеля (в данном случае отсутствует, используется как часть типономинала).
Ш2 — вилка с конкретным сочетанием контактов (см. ниже).
А — материал изолятора / марка модификации.
У 2РТ40П14ЭШ2‑А два типоразмера штыревых контактов:
8 контактов диаметром 1,5 мм.
6 контактов диаметром 2,5 мм.
Основные электрические параметры (по типовым данным):
Рабочий ток на контакт :
1,5 мм — до 10–20 А,
2,5 мм — до 25–35 А (в зависимости от источника и условий).
Максимальное рабочее напряжение (постоянный ток) — до 700–850 В.
Сопротивление контакта , как правило, не более:
1,5 мм — 2,5 мОм,
2,5 мм — 1 мОм.
Сопротивление изоляции в нормальных климатических условиях — не менее 1000–5000 МОм.
Покрытие контактов, как правило, серебро или серебро + никель, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.
Вилка блочная 2РТ40П14ЭШ2‑А:
негерметичная , рассчитана на внутреннее и ограниченное внешнее применение (при дополнительной защите от пыли и влаги потребителями).
исполнение климатическое УХЛ , ориентировано на работу в аппаратуре общепромышленного и приборного применения.
метод монтажа контактов — пайка в печатную плату или в переходную панель (штыри под пайку).
сочленение с розеткой — резьбовое, с фиксированным числом сочленений‑расчленений порядка 500 циклов.
Примерные механические и эксплуатационные показатели:
Минимальная наработка — не менее 1000 часов работы.
Срок сохраняемости в несочленённом состоянии — не менее 20 лет.
Устойчивость к вибрации и ударным нагрузкам типична для серии 2РТ:
синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до порядка 30 g,
допустимые ударные нагрузки и линейные ускорения в десятки g (точные значения зависят от ТУ).
2РТ40П14ЭШ2‑А вилка блочная применяется в:
стационарной и переноснойрадиоэлектронной аппаратуре ,
промышленных устройствах автоматики и управления ,
системах электропитания и сигнальных цепях, где требуется многоконтактный цилиндрический разъём с надёжным соединением и конфигурацией из 14 контактов разного диаметра.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
Доставка
Выберите ваш регион:
РОССИЙСКАЯ ФЕДЕРАЦИЯ
Москва Санкт-Петербург Новосибирск Свердловск Нижний Новгород Татарстан Самара Омск Челябинск Ростов Башкортостан Волгоград Пермь Красноярс Воронеж Саратов Краснодар Алтай | Удмуртия Ульяновск Приморье Ярославль Дагестан Хабаровск Оренбург Кемеров Рязань Томск Астрахань Пенза Липецк Тула Киров Чувашия Бурятия Калининград | Брянск Курск Ивановск Тверь Ставрополь Севастополь Белгород Архангельск Владимир Курганск Крым Смоленск Калуга Забайкалье Мордовия Орлов Вологодск Северная Осетия | Алания Мурманск Ханты-Мансийск Югра Тамбов Чечня Кострома Карелия Ростовск Марий Эл Иркутск Нижегородск Кабардино-Балкария Коми Новгород Амурск Псков Алтайский край | Сахалин Камчатский край Красноярск Хакасия Якутия Адыгея Тюмень Карачаево-Черкесия Ямало-Ненецкий АО Калмыкия Приморский край Свердлов Ингушетия Иванов Московская область Ленинградская область Ханты-Мансийский АО — Югра Курган |
ДОСТАВКА В ЕВРОПУ
Стамбул Лондон Берлин Мадрид Киев Рим Баку Париж Минск Бухарест Вена Гамбург | Брюссель Самара Ростов-на-Дону Уфа Бирмингем Тбилиси Кёльн Ереван Пермь Воронеж Волгоград Одесса Днепр Неаполь | Лидс Краков Запорожье Франкфурт Львов Тольятти Лодзь Севилья Палермо Сарагоса Владикавказ Ижевск Кривой Рог Рига | Копенгаген Дюссельдорф Дортмунд Эссен Малага Оренбург Шеффилд Познань Бремен Лиссабон Рязань Гомель Астрахань Дублин | Прага София Казань Белград Амстердам Саратов Кишинёв Загреб Валенсия Ярославль Генуя Штутгарт Глазго | Варшава Барселона Мюнхен Харьков Милан Стокгольм Краснодар Турин Марсель Скопье Вроцлав Хельсинки Ульяновск Вильнюс | Ливерпуль Будапешт Лейпциг Ганновер Тирана Дрезден Роттердам Гётеборг Манчестер Липецк Киров Лион Гаага |
Где купить
Приобрести продукцию в Москве и других городах, Вы можете, предварительно забронировав ее на сайте
Недавно просмотренные товары:
2РТ40 2РТ40П14ЭШ2А ВИЛКИ БЛОЧНЫЕ
Цена: 1600 ₽

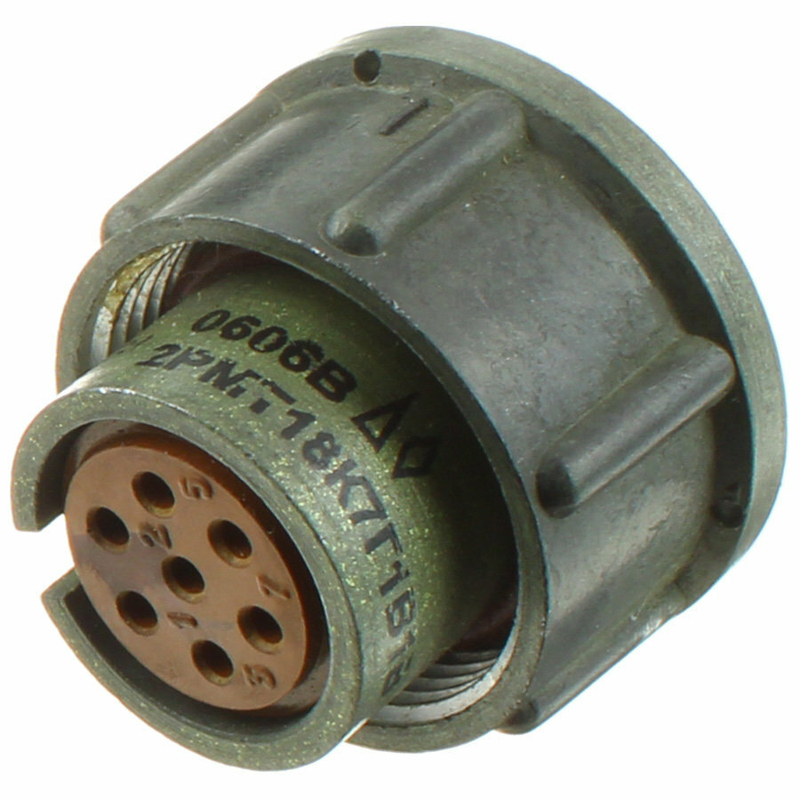

2РМ18 2РМ18КПН7Г
Цена: 700 ₽

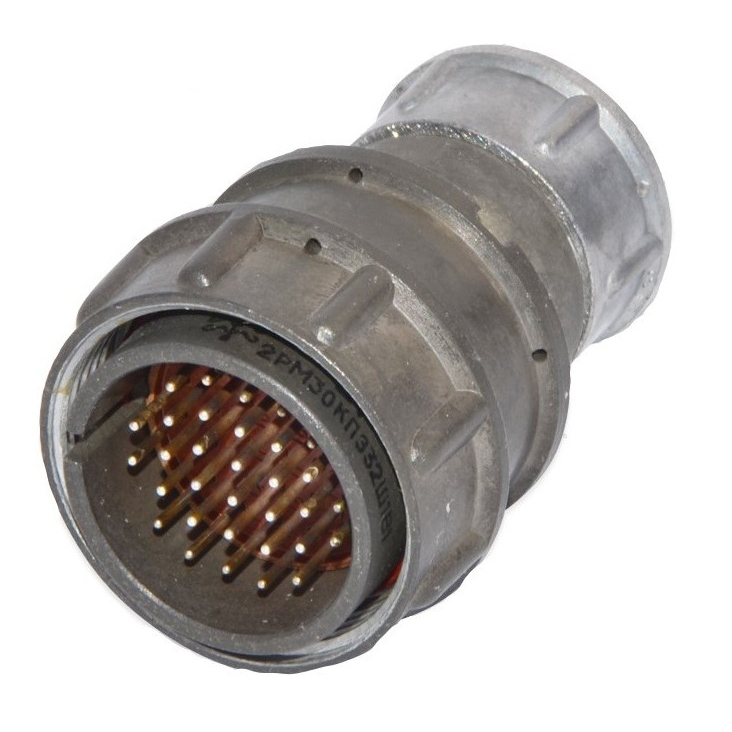

2РМ3 2РМ30КПЭ32Ш1В1
Цена: 1450 ₽

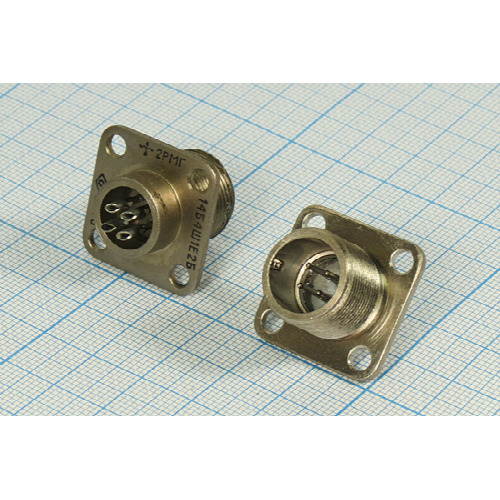

2РМ 2РМБ4Ш1Е2
Цена: 1550 ₽

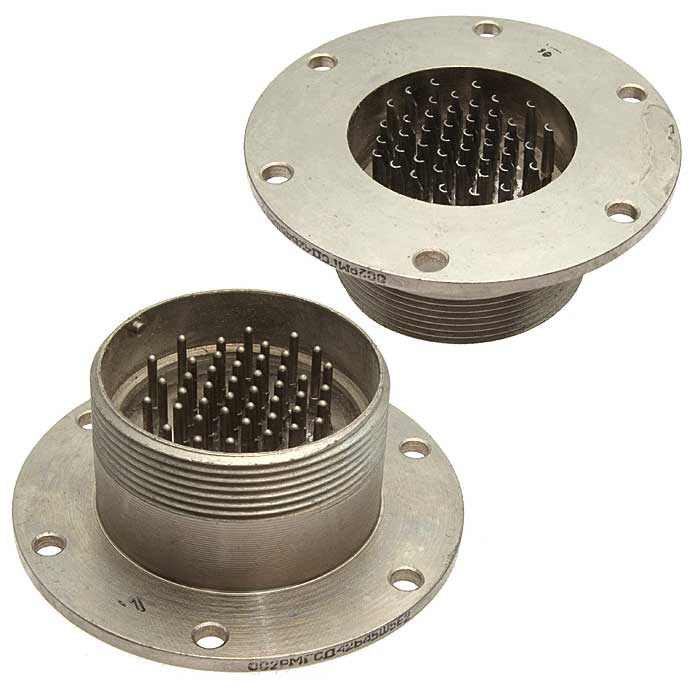

2РМГ 2РМГСД42Б4ШЕ2
