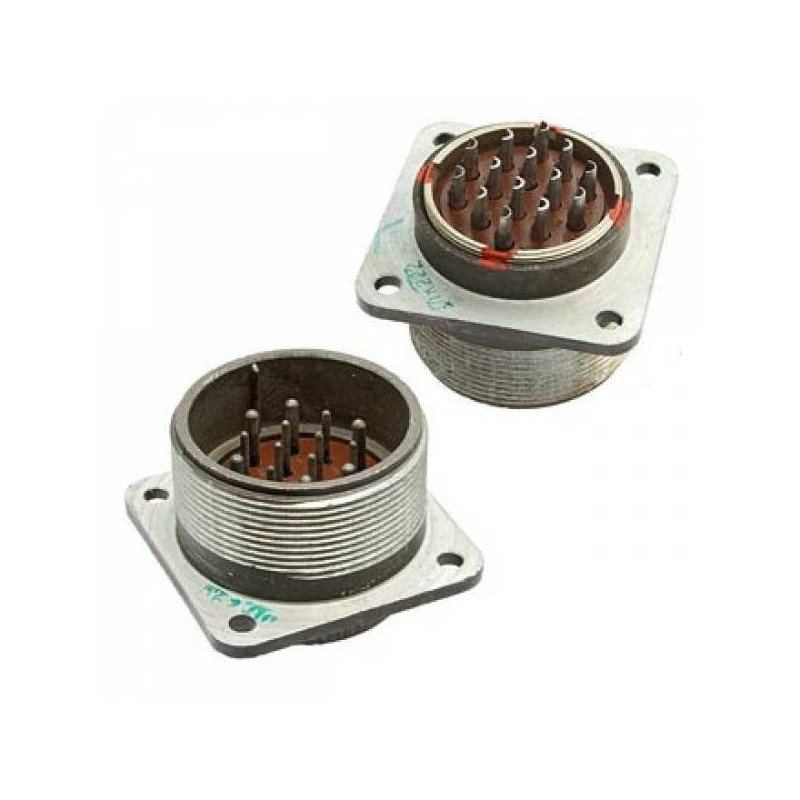

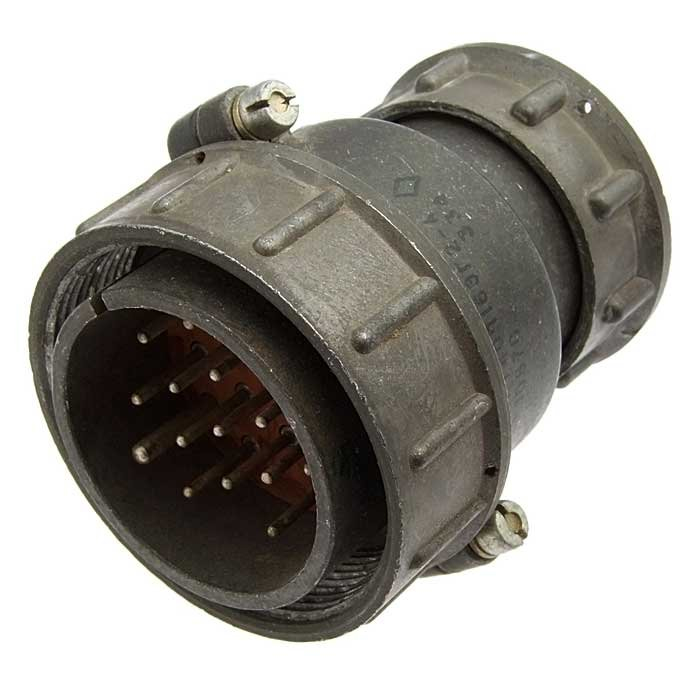

Вилка 2РТ40П14ЭШ2‑А относится к приборным (разъёмным) соединителям серии 2РТ и предназначена для разъёмного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, в том числе в условиях повышенных механических нагрузок. Ниже — краткий обзор её основных характеристик.

Назначение и конструкция

Это негерметичный разъём типа «вилка» с климатическим исполнением УХЛ, рассчитанный для применения внутри аппаратуры и на открытом воздухе при дополнительной защите от пыли и влаги. Корпус выполнен в размере 40 по габариту, без патрубка (исполнение «П»), с резьбовым соединением и монтажом контактов методом пайки. +3

Контакты и электрические параметры

В разъёме установлено 14 контактов: 8 диаметром 1,5 мм и 6 диаметром 2,5 мм. Материал контактов — серебро‑никелевое покрытие, сопротивление контакта не превышает примерно 2,5 мОм для Ø 1,5 мм и 1 мОм для Ø 2,5 мм.

Максимальный ток на один контакт доходит примерно до 20 А для Ø 1,5 мм и около 35 А для Ø 2,5 мм, а суммарный рабочий ток разъёма — до 230 А. Амплитудное напряжение цепи может быть до порядка 850 В, а сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм, в зависимости от документа.

Условия эксплуатации

Разъём рассчитан на работу в диапазоне температур примерно от −60 до +60 °C (встречается и более расширенный диапазон по температуре перегрева контактов). В конструкции предусмотрена работа при пониженном атмосферном давлении порядка 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.), что важно для применения в авиационной и космической аппаратуре.

Механическая стойкость и ресурс

2РТ40П14ЭШ2‑А устойчив к синусоидальной вибрации с ускорением до 100–300 м/с² (30g) в диапазоне частот от 1 до 1000–5000 Гц и к механическим ударам с ускорением до примерно 5000–10 000 м/с² для одиночных ударов и до 350–1500 м/с² для многократных. Минимальная наработка составляет около 1000 часов, а количество сочленений‑расчленений — не менее 500, при этом срок сохраняемости изделия может достигать порядка 20 лет. +3
