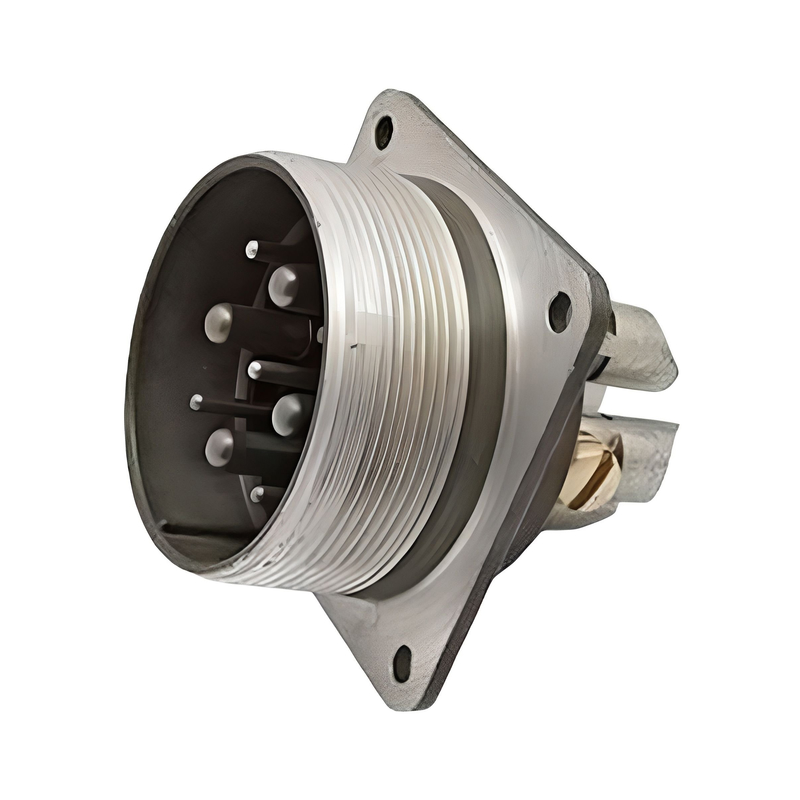

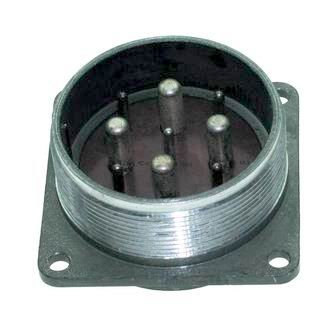

2РТ48П9ЭШ7-А — этоприборная (блочная) вилка из серии цилиндрических низкочастотных соединителей типа ШР, предназначенных для монтажа в электрических цепях постоянного и переменного тока. Она используется в приборах и блоках, как правило, со стороной кабельных или печатных соединений, и применяется совместно с соответствующей розеткой.

• Количество контактов: 9 штук: 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм.

• Тип соединителя: негерметичный, предназначен для работы в климатическом исполнении УХЛ (умеренный и холодный климат с температурой среды примерно от −60 до +60 °C).

• Материал контактов: серебро/никель, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Токовая нагрузка:

  • на одиночный контакт диаметром 2,5 мм — не более 25 А; диаметром 5,5 мм — до 100 А.

  • суммарная токовая нагрузка соединителя — до 525 А.

• Сопротивление контакта: не более 1 мОм для 2,5 мм и 0,3 мОм для 5,5 мм контактных стержней.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Напряжение цепи: амплитудное значение до 850 В, допустимо использование в цепях постоянного и переменного тока частотой до нескольких МГц.

• Количество сочленений–расчленений: не менее 500циклов включения–отключения.

• Минимальная наработка: 1000 часов.

• Вибрация и удары: рассчитаны на работу в условиях синусоидальной вибрации (до 300 м/с²) и механических ударов (одиночных и многократных), что характерно для радиоэлектронной аппаратуры, устанавливаемой на подвижных объектах.

• Назначение: монтаж с экранированными или неэкранированными кабелями/проводами, в том числе при использовании концевой гайки и патрубка; применяется в блочных и приборных частях аппаратуры.

• Конструкция: вилка выполнена с цилиндрическим корпусом, имеет набор контактных гнёзд под соответствующие розеточные контакты, обеспечивая надёжное соединение и экранировку при использовании экранированного кабеля.п.).
