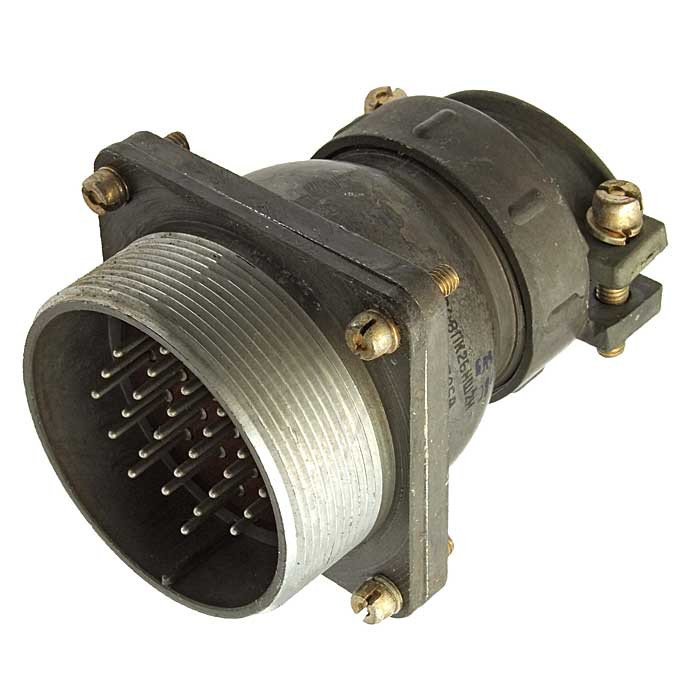

2РТ48ПК2НШ9-А – это приборная вилка (часть разъёма серии 2РТ/ШР), применяемая для подключения измерительной, радиоэлектронной, промышленной и другой аппаратуры, где требуются многоконтактные круглые разъёмы повышенной надёжности.

Назначение и серия

• Относится к семейству круглых электрических соединителей 2РТ/ШР, широко используемых в промышленной и контрольно‑измерительной технике.​

• Применяется как блочная (панельная) вилка, устанавливается на корпус прибора или щита и сочленяется с ответной кабельной розеткой соответствующей серии.

Расшифровка обозначения

В общем виде «2РТ48ПК2НШ9-А» содержит:​

• «2РТ» – тип серии разъёма (круглый, резьбовое соединение, герметизированный/повышенной стойкости).​

• «48» – типоразмер корпуса (диаметр условного посадочного места, количество контактов и габариты).​

• «П» – приборное исполнение (панельный вариант).​

• «К» – конструктивное исполнение корпуса/крепление (как правило, блочное, под установку на панель).​

• «2» – вариант схемы контактирования или числа групп контактов (зависит от конкретного стандарта на серию).​

• «НШ9» – ключевание и тип контактов (направление ключей, штырьковые контакты, код «9» по ориентации).​

• «А» – вариант исполнения по климату/герметичности/конструкции в рамках серии 2РТ-А.

Основные особенности

• Круглый металлический корпус с резьбовым соединением, обеспечивающим надёжное фиксацию и устойчивость к вибрации.

• Штырьковые контакты, рассчитанные на работу в многоконтактных цепях при повышенных механических нагрузках (вибрация, удар), характерных для промышленной и транспортной аппаратуры.

• Предусмотрена работа в широком диапазоне температур и при пониженном атмосферном давлении, что позволяет применять вилку в жёстких климатических условиях.

Механическая стойкость

Для вилок серии 2РТ-А указывается:

• Допустимая синусоидальная вибрация с ускорением порядка 300 м/с² (≈30 g).​

• Устойчивость к механическим ударам (одиночного или многократного действия) с ускорениями до порядка 1500–5000 м/с², в зависимости от конкретного исполнения.

Пример применения

Такую вилку обычно ставят на панель измерительного прибора или шкафа автоматики, а на кабель монтируют ответную розетку той же серии; в результате получают разъёмное соединение, выдерживающее вибрации и удары в промышленной среде и обеспечивающее стабильный контакт множества цепей сразу.
