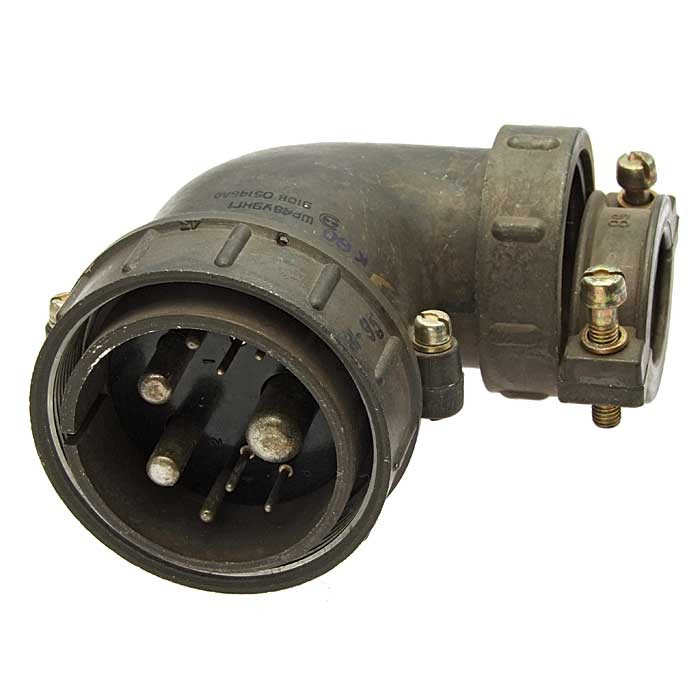

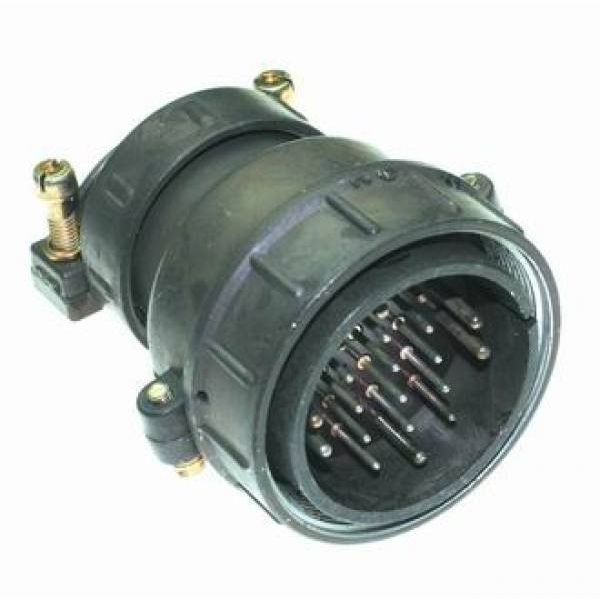

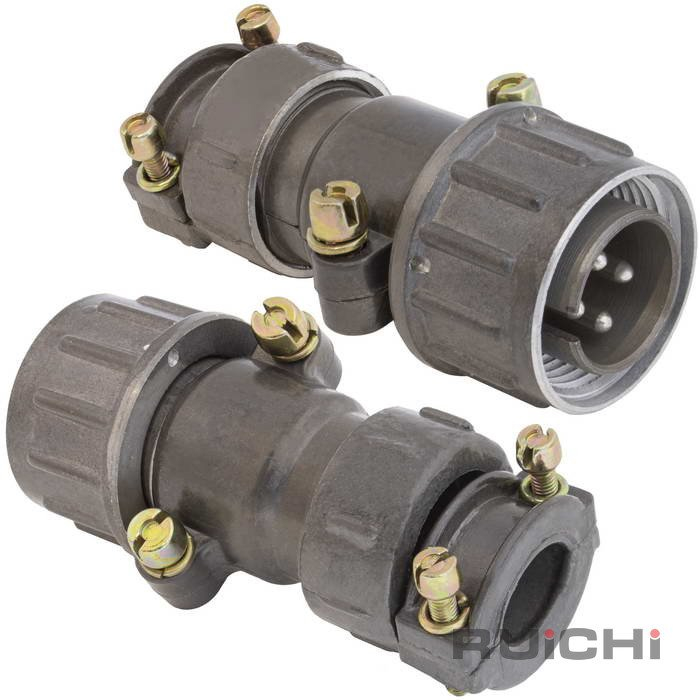

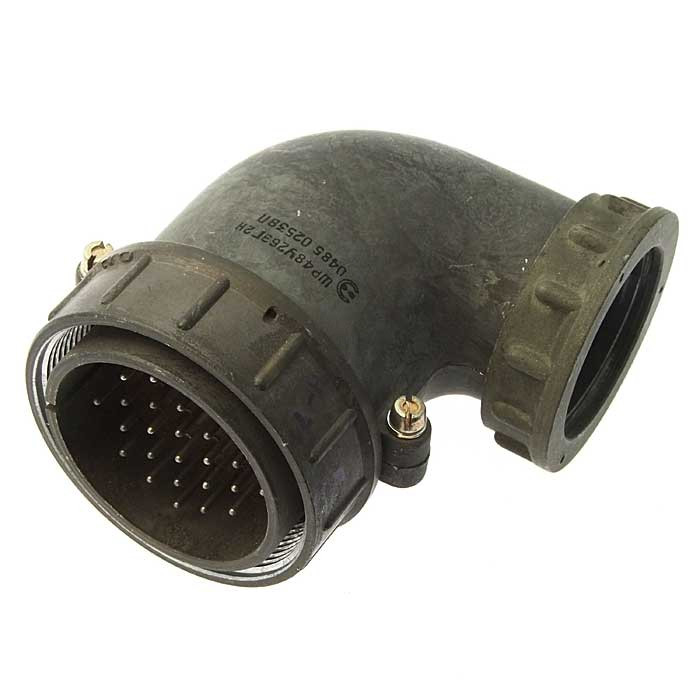

2РТ48У20НГ1‑А — это цилиндрический кабельный соединитель типа «вилка» (штекер), относящийся к серии 2РТ‑А, предназначенный для монтажа на кабельную часть в электрических цепях постоянного и переменного тока. Обычно используется в условиях УХЛ с промышленным климатическим исполнением.

• 2РТ — тип соединителя цилиндрический, ряд 2РТ‑А.

• 48 — условный размер корпуса (диаметр резьбы гайки).

• У — угловое исполнение приборной части (патрубок 90° от оси корпуса).

• 20 — количество контактов в разъёме.

• Н — вид гайки патрубка для неэкранированного кабеля.

• Г — контакт вилочного типа (вилка).

• 1 — обозначение сочетания контактов (конкретный вариант комбинации).

В типовом варианте сочетания контактов 20НГ1‑А комбинация следующая:

• 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• Максимальный ток на один контакт: до 10 А для Ø 1,5 мм и до 25 А для Ø 2,5 мм.

• Суммарная допустимая токовая нагрузка на соединитель — до около 290 А.

• Материал контактов — серебро/никель, что обеспечивает низкое переходное сопротивление.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Амплитудное значение напряжения цепи — до 850 В.

• Соединитель негерметичный, предназначен для использования в климате УХЛ (промышленное, не защищённое от атмосферных воздействий, но с нормированной температурой).

• Количество циклов сочленения–расчленения — до 500.

• Минимальная наработка — не менее 1000 часов.

• Выдерживает синусоидальную вибрацию до ускорения 300 м/с² в диапазоне частот 1–5000 Гц.

Такие вилки 2РТ48У20НГ1‑А применяются в силовых и сигнальных линиях, где требуется компактный, достаточно токовый цилиндрический разъём с угловым выходом кабеля, например, в щитах автоматики, панелях управления, распределительных коробках и стационарном оборудовании.
