2РТ60П47НШ2‑А — это цилиндрический низкочастотный кабельный соединитель (розетка), относящийся к серии 2РТ (разъёмы типа «5» по ГОСТ/ОТК и отраслевым ТУ). Он предназначен для соединения многожильных кабелей в электрических цепях постоянного и переменного тока (включая низкочастотные цепи) при напряжениях до 700–850 В.

Назначение и применение

Соединитель 2РТ60П47НШ2‑А используется в приборах и устройствах радио‑ и электронной техники, в том числе для монтажа экранированных и неэкранированных кабелей/проводов. Чаще применяется в промышленной, телекоммуникационной и военной аппаратуре, где требуется надёжное многоконтактное соединение с механической и электрической стойкостью.

Контакты и электрические параметры

Розетка имеет 47 контактов:

• 40 контактов диаметром 1,5 мм,

• 7 контактов диаметром 2,5 мм.
  Поверхность контактов, как правило, серебряная или с серебряным покрытием, что обеспечивает низкое переходное сопротивление и надёжный электрический контакт.

Рабочее напряжение — до примерно 700–850 В постоянного и переменного тока, рабочий ток на одиночный контакт — до 20 А для Ø 1,5 мм и до 35 А для Ø 2,5 мм, а суммарный ток на соединитель может достигать порядка 400 А. Сопротивление контактов в норме находится в диапазоне единиц–десятков миллиом, что соответствует рядовым ТУ на разъёмы 2РТ60.

Конструкция и монтаж

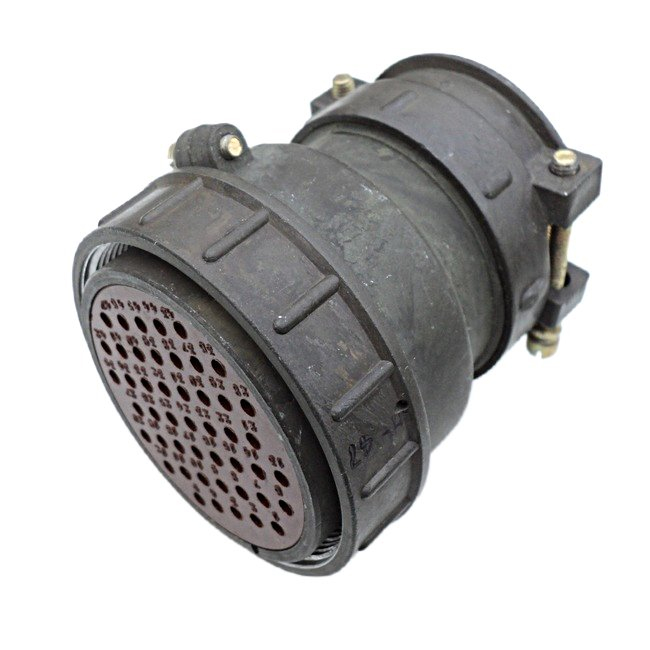

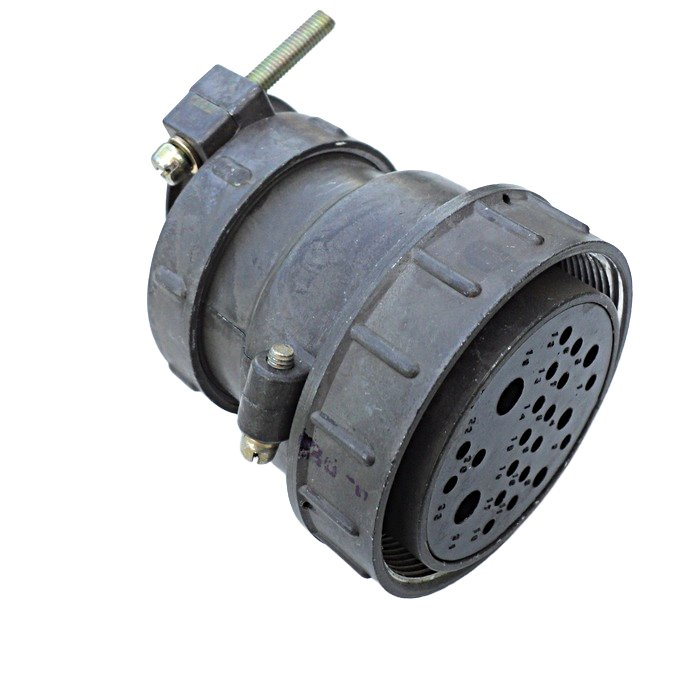

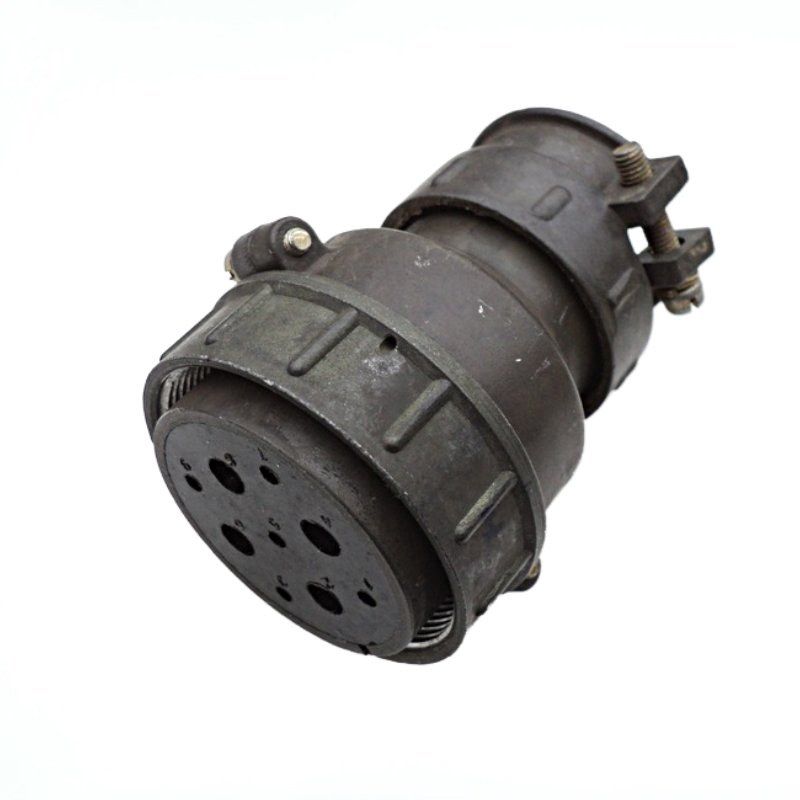

Розетка выполнена в виде цилиндрического корпуса с кабельным патрубком и гайкой, предназначенным для закрепления экранированного кабеля (гайка «НШ» — низкочастотная, шарнирная, с экранирующим уплотнением). Монтаж контактов обычно пайка в отверстия/хвостовики, что характерно для кабельных частей серии 2РТ.

Корпус и изолятор рассчитаны на работу в широком диапазоне температур окружающей среды (примерно от минус 60 до плюс 60 °C), а также на воздействие вибрации и многократных сочленений–расчленений (до нескольких сотен циклов, в зависимости от конкретных ТУ).

Мы можем дополнительно расшифровать условное обозначение «2РТ60П47НШ2‑А» по буквенному и числовому коду.
