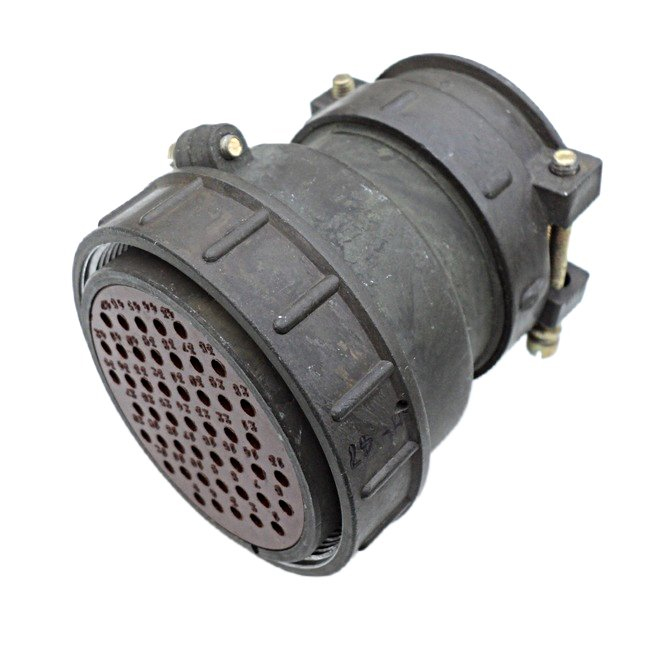

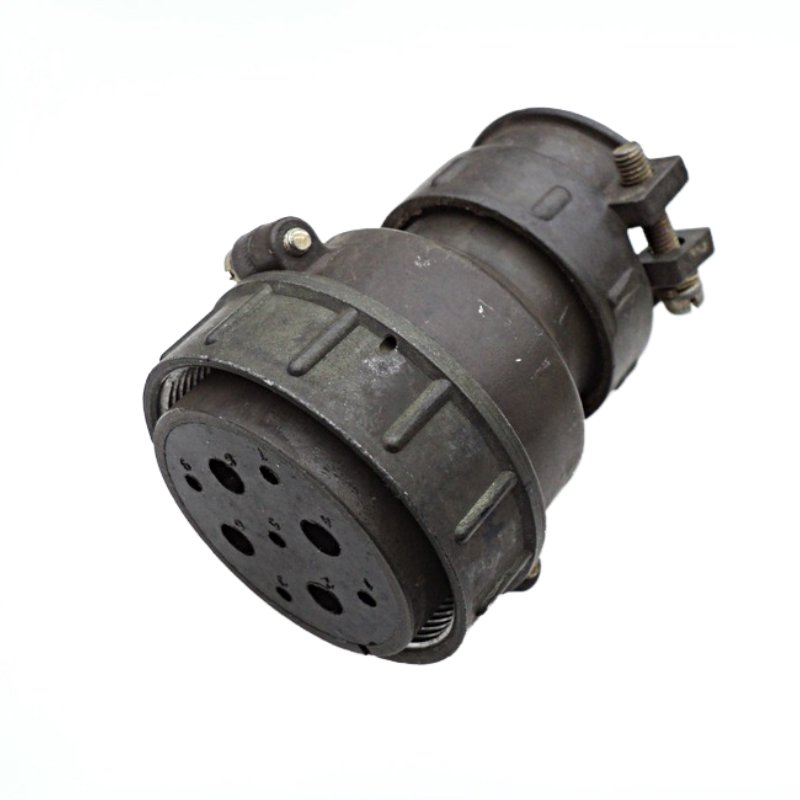

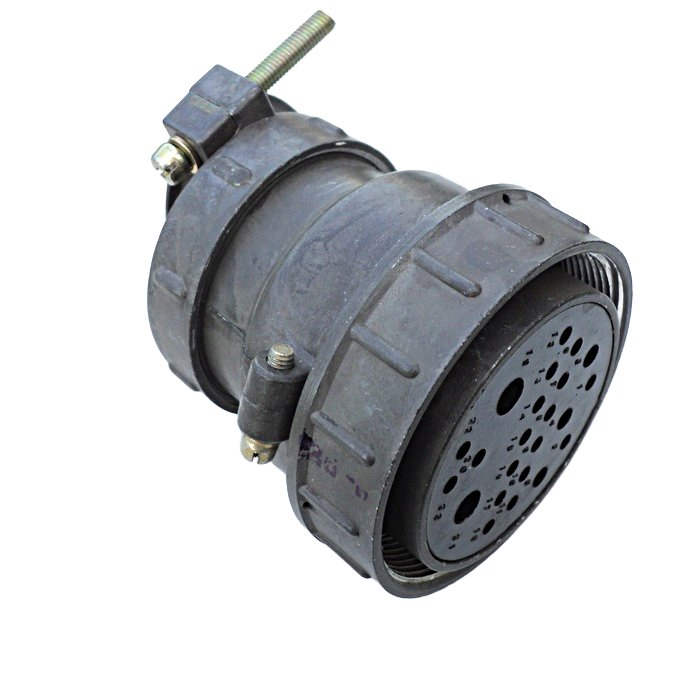

2РТ60П47НШ2‑А — это кабельная розетка из серии цилиндрических низкочастотных соединителей типа 2РТ, предназначенная для подключения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока.

Назначение и условия работы

Розетка используется для создания разъёмных соединений в приборах и кабельных линиях, где требуется высокая надёжность и защита от вибрации и механических воздействий.
Соединитель рассчитан на работу при напряжении до 700–850 В переменного и постоянного тока частотой до нескольких МГц, в зависимости от конкретного исполнения и нормативной документации.

Число и тип контактов

Модель 47НШ2 имеет 47 контактов, из них обычно 40 диаметром 1,5 мм и 7 диаметром 2,5 мм.
Контакты покрыты серебром, что обеспечивает малое переходное сопротивление (единицы мОм) и стабильную проводимость при многократных сочленениях‑расчленениях.

Электрические нагрузки

На отдельный контакт Ø1,5 мм допустимый ток обычно не более 20 А, а на контакт Ø2,5 мм — до 35 А; суммарная токовая нагрузка на весь соединитель может достигать порядка 400 А.
Сопротивление изоляции в нормальных условиях эксплуатации составляет не менее единиц ГОм, что обеспечивает высокую электрическую прочность цепей.

Конструкция и монтаж

Корпус имеет цилиндрическую форму, типоразмер 60, с резьбовым соединением для плотной фиксации с вилкой и кабельной втулкой.
Розетка кабельная монтируется на конце кабеля методом пайки контактов; предусмотрена экранирующая гайка и патрубок для надёжного заземления экрана и защиты от внешних воздействий.

Климатические и эксплуатационные характеристики

Температурный диапазон работы обычно составляет примерно от −60 до +60 °C, что позволяет применять соединитель в жёстких климатических условиях.
Заложенный ресурс по числу сочленений‑расчленений — порядка 500 циклов, а минимальная наработка — около 1000 часов работы под нагрузкой.
