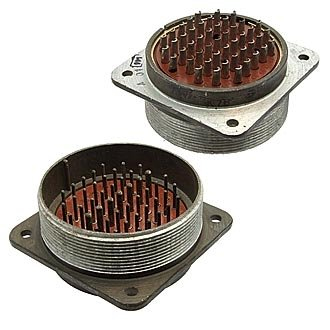

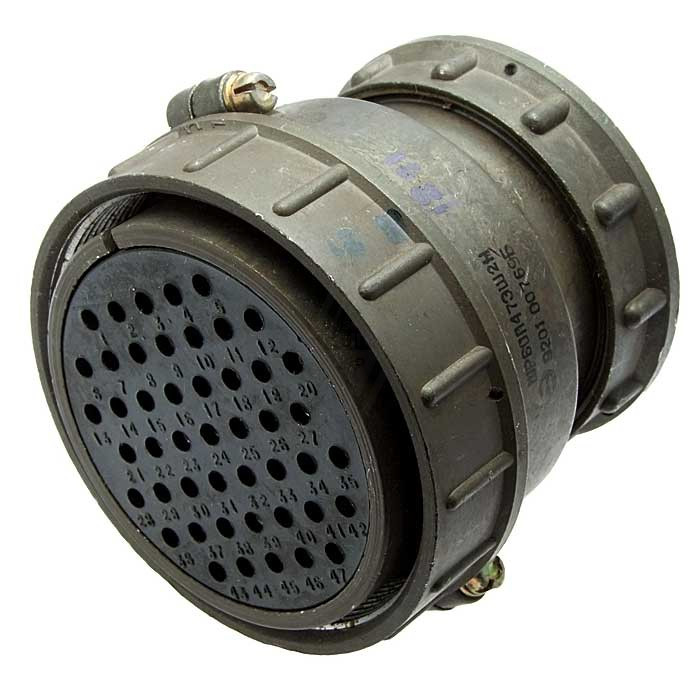

2РТ60П4ЭШ2‑А — это типовой электрический соединитель (разъём) серии 2РТ‑А, предназначен для работы в электроцепях постоянного и переменного тока, преимущественно в промышленной и специальной аппаратуре.

Основное назначение

Этот разъём используется для разъёмного соединения электрических кабелей и приборов, рассчитан на подключение значительных токовых нагрузок и обеспечение надёжного контакта в условиях вибрации и ударов. +1
Соединитель применяется в электротехнической и радиоэлектронной аппаратуре, в том числе в изделиях с повышенными требованиями к вибропрочности и влагозащищённости.

Расшифровка обозначения

• 2РТ — серия цилиндрического разъёма с резьбовым соединением.

• 60 — условный размер корпуса (диаметр, типоразмер).​

• П — конструктивное исполнение приборной части.​

• 4 — количество контактов в варианте 2РТ60П4ЭШ2‑А.​

• Э — тип контактной группы/исполнения; Ш2 — тип корпуса/конструкции.​

• А — индекс исполнения по техническим условиям (ТУ 2РТ‑А).

Электрические и климатические характеристики

Соединители 2РТ‑А в целом рассчитаны на рабочее напряжение до 700 В и ток на один контакт порядка 10–200 А, в зависимости от диаметра контакта. +1
Рабочий диапазон температур окружающей среды — обычно от −60 до +100 °C, с возможностью перепадов температур до примерно −60…+180 °C, что позволяет применять их в жёстких климатических условиях.

Прочность и надёжность

Конструкция рассчитана на высокие механические нагрузки: допускается синусоидальная вибрация с ускорением до около 100 м/с² и механический удар многократного действия до примерно 1500 м/с². +1
Сопротивление контактов мало (доли–единицы миллиом), сопротивление изоляции — не менее
