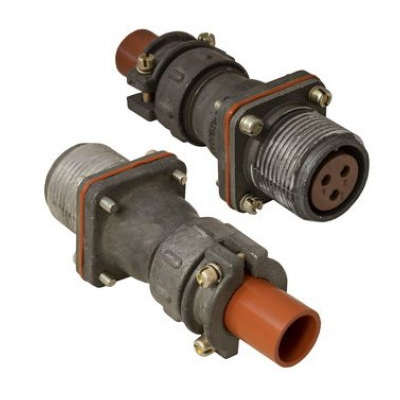

2РТП23ЭШ1-АН — это цилиндрический низкочастотный разъём серии 2РТ (или 2РТ-А), предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока. Он широко применяется в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании, включая системы HVAC и рефрижерации, где требуется устойчивость к вибрациям и механическим нагрузкам.​

Основные характеристики

Разъём имеет условный размер корпуса, соответствующий серии (например, 55 или близкий), с 23 контактами, где «П» обозначает приборную вилку без патрубка, «ЭШ1» указывает на исполнение для экранированного кабеля с штыревыми контактами и первой комбинацией (номер 1 в маркировке). Материал контактов — серебро, что обеспечивает низкое сопротивление (до 0,0025 Ом для диаметра 1,5 мм) и токовую нагрузку до 20–35 А на контакт при напряжении до 700 В. Рабочий диапазон температур — от -60 до +100 °C, с ресурсом не менее 500–1000 сочленений-расчленений и наработкой 1000 часов.

Маркировка и конструкция

Полная расшифровка: «2РТ» — тип (теплостойкий цилиндрический нормальных габаритов), «П» — приборная часть без патрубка, «23» — число контактов, «Э» — гайка для экранированного кабеля, «Ш» — вилка (штыри), «1» — комбинация контактов, «АН» — модификация (возможно, с улучшенной герметичностью или поляризацией). Конструкция включает резьбовое сочленение, одношпоночную поляризацию и варианты блочной или кабельной части для удобного монтажа.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 10 000 м/с² (одиночные) и 1500 м/с² (многократные), а также пониженное давление до 1,3·10⁻⁴ Па. Сопротивление изоляции — не менее 1000 МОм, частота до 3 МГц, что делает его подходящим для жёстких условий в технике. +3
