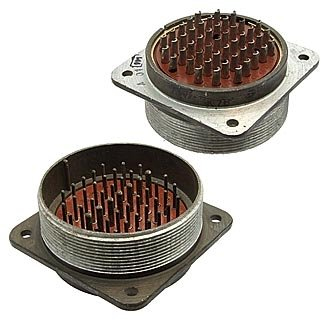

2РТ60СК47ЭШ2-А — это цилиндрический низкочастотный электрический разъём серии 2РТ (2РТ-А) с угловым кабельным патрубком, на 47 контактов, рассчитанный на работу в цепях постоянного и переменного тока.

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц, при напряжении до 700 В (для серии 2РТ60).

• Используется для подключения и быстрого разъединения многожильных кабелей в аппаратуре связи, измерительной, промышленной и транспортной электронике.

• Подходит для внутреннего и наружного монтажа (в климатическом исполнении УХЛ при соблюдении требований к защите).

Расшифровка обозначения

• «2РТ» — тип разъёма (цилиндрический низкочастотный).

• «60» — условный размер корпуса (крупный типоразмер, повышенная токовая нагрузка).

• «С» в «СК» — конструктивное исполнение приборной/кабельной части с угловым патрубком (кабель выходит под углом).

• «47» — количество контактов.

• «Э» — тип контактного исполнения (как правило, исполнение под определённую схему/разводку; часто означает один из вариантов высокой токовой нагрузки и шага контактов).

• «Ш» — штыревые контакты (вилка).

• «2» — номер ключа/поляризации (вариант расположения ключа, чтобы исключить ошибочное сочленение с другими разъёмами).

• «А» в конце — исполнение по конкретным ТУ (модификация серии 2РТ-А).

Основные электрические параметры (типичные для 2РТ60, 47 контактов)

• Рабочее напряжение: до 700 В.

• Количество контактов: 47 (как правило, часть контактов диаметром 1,5 мм и часть 2,5 мм).

• Максимальный ток на один контакт: ориентировочно до 20 А для контактов 1,5 мм и до 35 А для 2,5 мм (по типовым данным серии 2РТ60).

• Сопротивление контакта: порядка 2,5 мОм для Ø1,5 мм и около 1 мОм для Ø2,5 мм.

• Сопротивление изоляции в нормальных условиях: порядка 1000 МОм и выше.

Механические и климатические характеристики

• Количество сочленений–расчленений: около 500 циклов.

• Минимальная наработка: порядка 1000 часов.

• Диапазон синусоидальной вибрации: примерно 1–10000 Гц (для серии 2РТ-А).

• Ускорение при механическом ударе (однократном): до тысяч м/с² (зависит от конкретного варианта, но серия рассчитана на высокий уровень ударных нагрузок).

• Рабочий диапазон температур: ориентировочно от −60 до +100 °C, с кратковременной сменой температур до примерно +180 °C.

Конструктивные особенности

• Цилиндрический металлический корпус с резьбовым соединением, обеспечивающим надёжный контакт и устойчивость к вибрации.

• Угловой кабельный патрубок (СК) облегчает укладку кабеля в стеснённых условиях и уменьшает радиус изгиба кабеля.

• Монтаж проводников к контактам — пайкой; допускается использование как экранированных, так и неэкранированных кабелей (в зависимости от конкретного варианта патрубка и уплотнений).

• Контакты обычно имеют покрытие из серебра или никеля для снижения переходного сопротивления и защиты от коррозии.
