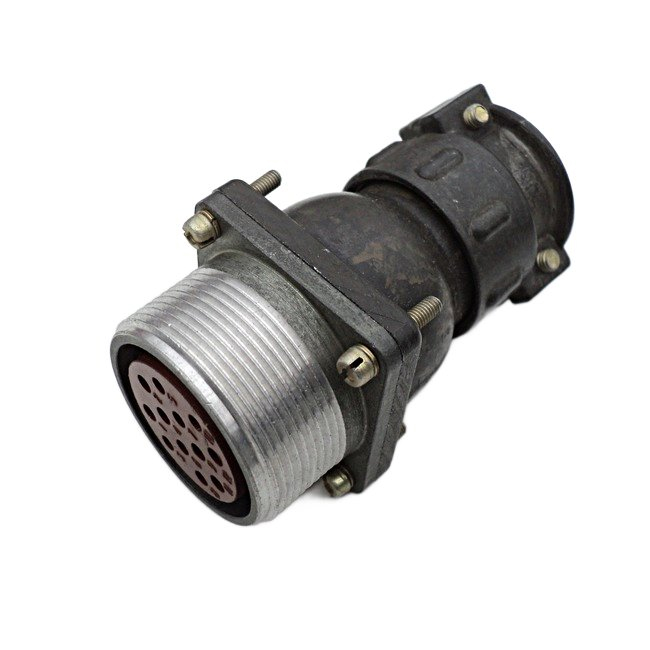

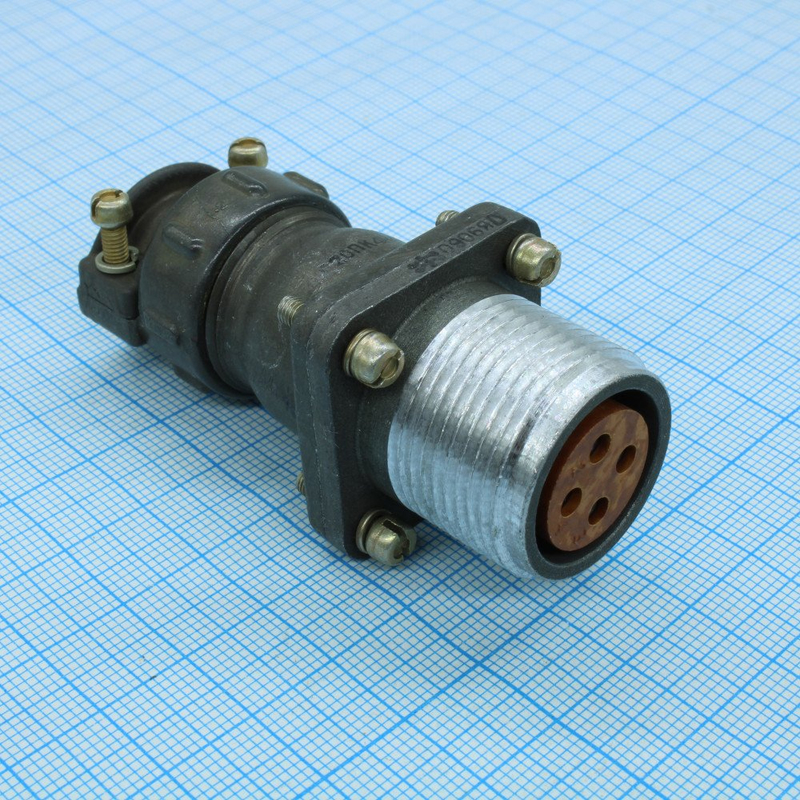

2РТП30НГ1-А — это цилиндрический низкочастотный разъём серии 2РТ(А), предназначенный для надёжного соединения в радиоэлектронной и электротехнической аппаратуре. Он относится к приборной части с прямым патрубком (ПК), имеет 30 контактов и неэкранированную гайку (Н) с вилкой в кабельной части (Г). Такие разъёмы широко применяются в приборах для работы при высоких механических нагрузках и в сложных климатических условиях.

Основные характеристики

Разъём рассчитан на рабочее напряжение до 700 В и максимальный ток на контакт от 20 до 35 А в зависимости от диаметра (1,5–3,5 мм). Сопротивление контактов минимально: не более 0,0025 Ом для 1,5 мм и 0,00075 Ом для 3,5 мм; контакты выполнены из серебра для отличной проводимости.

Выдерживает синусоидальную вибрацию до 100–10000 Гц с ускорением 100 м/с², механические удары до 10000 м/с² (одиночные) и 1500 м/с² (многократные), а также линейную нагрузку до 2000 м/с². Рабочая температура — от -60 до +100 °C, с возможностью смены от -60 до +180 °C; сопротивление изоляции не менее 1000 МОм.

Маркировка и конструкция

Обозначение расшифровывается как: 2РТ — тип (теплостойкий цилиндрический нормальных габаритов), ПК — приборная часть с прямым патрубком, 30 — число контактов, Н — гайка для неэкранированного кабеля, Г1 — вилка с определённым сочетанием контактов. Корпус условного размера 55 обеспечивает компактность при высокой плотности контактов.​

Применение

Используется во внутренних и наружных установках в климатическом исполнении УХЛ, подходит для контрольно-измерительных приборов, радиоаппаратуры и промышленного оборудования. Минимальная наработка — 1000 часов, число сочленений — до 500.
