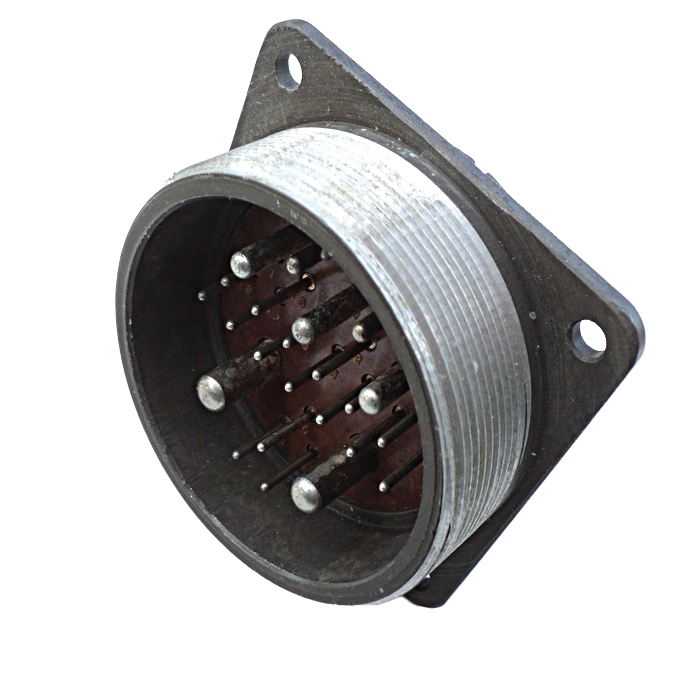

2РТПК30НШ1-А — это цилиндрический электрический разъём серии 2РТ (теплостойкий, нормальных габаритов) с приборной частью и кабельным выводом, рассчитанный на работу с неэкранированным кабелем в условиях климата УХЛ и повышенных механических нагрузок.

Расшифровка обозначения

• «2РТ» – серия: разъём теплостойкий цилиндрический нормальных габаритов.​

• «…30…» – условный размер корпуса и конфигурация по количеству/диаметрам контактов (для типоразмеров с индексом «30» часто применяется комбинированная группа контактов, например часть 1,5 мм и часть 2,5 мм).

• «ПК» / «ПК…» – исполнение с прямым патрубком (приборная или кабельная часть), что позволяет подключать кабель через патрубок; «П» – прямой, «К» – с патрубком.​

• «Н» – для неэкранированного кабеля (соответствующая концевая гайка).​

• «Ш» – вилка (штырь) в приборной части; в кабельной части обозначение условно следует виду приборной части, с которой она сочленяется.​

• «1» / «-А» – вариант сочетания контактов и конструктивное исполнение (вариант группы контактов по диаметрам и расположению, модификация «А»).

Электрические характеристики (типовые для 2РТ с близким типоразмером)

Для близкого исполнения 2РТ32ПК10НГ1-А, которое используют как ориентир для группы с 10 контактами, указаны следующие параметры:​

• Количество контактов: 10 (комбинация 6 контактов Ø 1,5 мм и 4 контакта Ø 2,5 мм).​

• Максимальный ток на контакт: до 10 А для Ø 1,5 мм и до 25 А для Ø 2,5 мм.​

• Суммарная токовая нагрузка: до 160 А.​

• Сопротивление контакта: не более 2,5 мОм для Ø 1,5 мм и 1 мОм для Ø 2,5 мм.​

• Материал контактов: серебро или серебро с никелевым покрытием.​

• Номинальное напряжение цепи (амплитудное): до 850 В.​

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.​

Для 2РТ с большим количеством контактов (типоразмеры 55, 60) максимальное рабочее напряжение до 700 В, ток на контакт до 20–80 А в зависимости от диаметра контакта, а сопротивление контактов уменьшается с ростом диаметра.​

Механическая и климатическая стойкость

Согласно данным по аналогичным разъёмам серии 2РТ (например, 2РТ32ПК10НГ1-А и ШР32ПК10НГ1):

• Наработка: не менее 1000 часов.

• Количество циклов сочленения–расчленения: не менее 500.​

• Диапазон частот синусоидальной вибрации: примерно 1–1000/5000 Гц в зависимости от исполнения.

• Ускорение вибрации: порядка 100–300 м/с² (10–30 g).

• Механический удар одиночного действия: до 5000–10000 м/с² (500–1000 g).

• Многократный удар: порядка 300–1500 м/с².

• Разъёмы негерметичные, климатическое исполнение УХЛ (работа при пониженных и умеренных температурах, пониженное давление и повышенная влажность в пределах норм).

Область применения и монтаж

• Применяется в аппаратуре, где требуются многоконтактные разъёмные соединения для цепей постоянного и переменного тока повышенной надёжно
