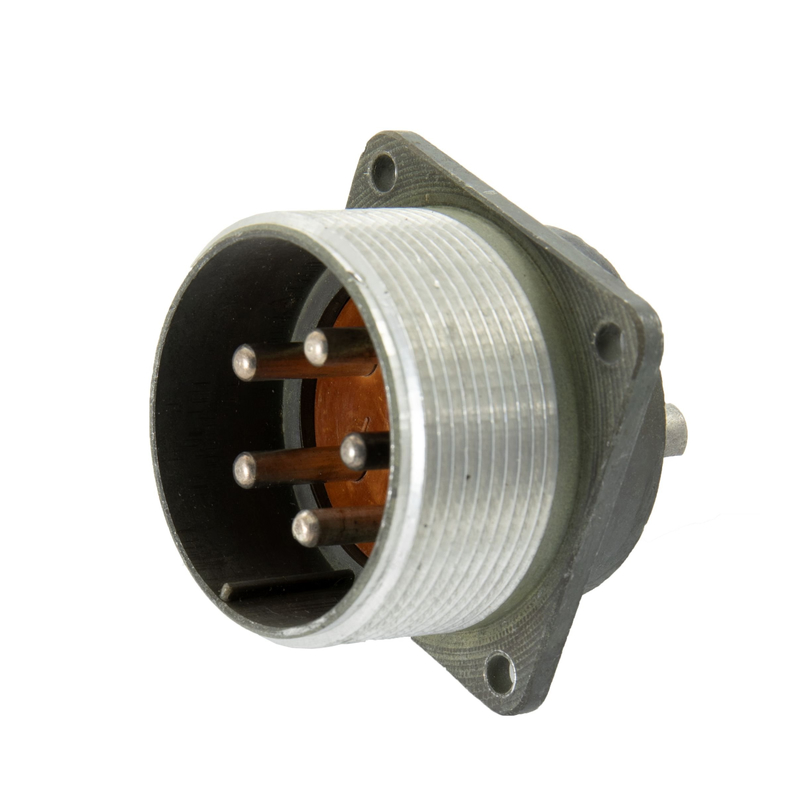

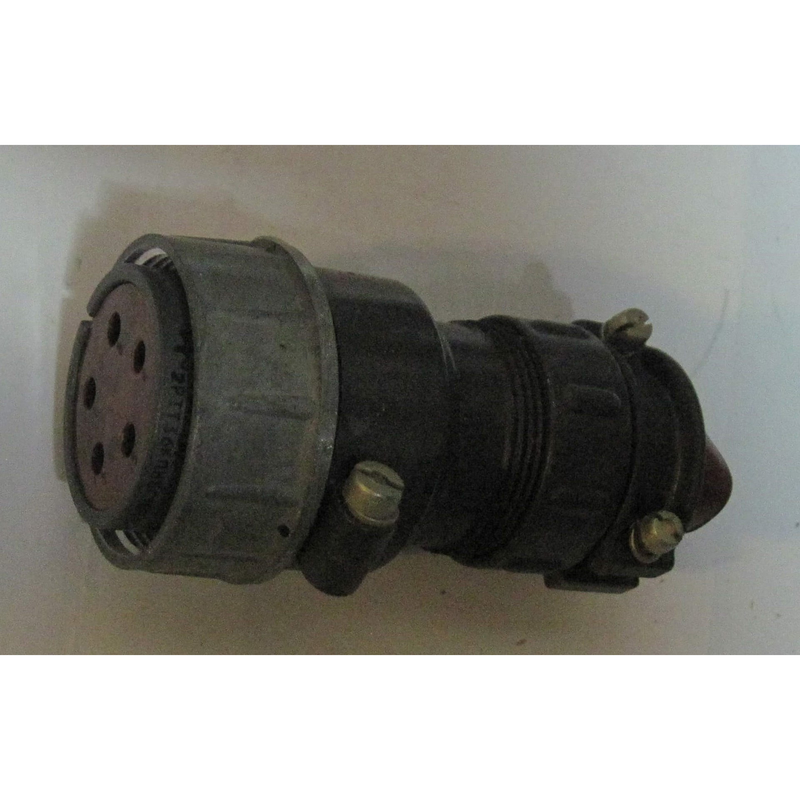

Соединитель2РТТ36БПЭ5Г18В Элекон «5» относится к серии низкочастотных цилиндрических разъёмов 2РТТ, производимых заводом «Элекон» и предназначен для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока.

Условное обозначение расшифровывается примерно так:

• 2РТТ – серия цилиндрических низкочастотных разъёмов с резьбовой фиксацией.

• 36 – условный размер корпуса (диаметр по фланцу/гаечке, порядка 36 мм).

• БПЭ – вариант исполнения: блочный, проходной (кабель‑кабель), с эластичной прокладкой (внутреннее уплотнение, но не герметичный по классу герметизации).

• 5 после косой черты – вид приёмки («5» обычно означает приёмку по ОТК/ОСМ с определённым уровнем контроля по техническим условиям).

• Г18В – типоисполнение: 18 гнёздовых контактов под пайку, а также указывает на типоразмер контактной системы и конструкцию разъёма (вилка/розетка, вариант крепления).

• Рабочее напряжение обычно до нескольких сотен вольт (в пределах 850 В по серии 2РТТ), что позволяет использовать такие разъёмы в цепях питания и сигнальных линиях.

• Контакты рассчитаны на ток порядка десятков ампер на контакт (точное значение зависит от диаметра контакта и конкретного исполнения, обычно в диапазоне до 20–36 А на контакт).

• Сопротивление контактов малое, порядка единиц миллиом, а сопротивление изоляции – не менее нескольких тысяч мегаом, что обеспечивает хорошую электрическую проводимость и надёжную изоляцию.

• Соединитель относится к цилиндрическим разъёмам с резьбовой стыковкой, имеет корпус из металла (алюминиевый сплав) с серебряным или никелевым покрытием, контакты – с серебряным покрытием, обеспечивающим хорошую токо‑проводимость и коррозионную стойкость.

• Количество контактов – 18 гнёздовых, монтаж – контактный провод соединяется с контактами пайкой; корпус может быть прямой или с отводом (патрубком), в зависимости от модификации.

• Разъём рассчитан на внутренний монтаж (в прибор/шкаф), климатическое исполнение – всеклиматическое, допустимый диапазон температур окружающей среды примерно от −60 до +100 °C.

• Количество сочленений (соединений/разъединений) обычно не менее 500 циклов, что делает разъём пригодным для периодического обслуживания и замены оборудования.

• Соединитель устойчив к вибрациям, воздействию повышенной влажности и пониженному атмосферному давлению, соответствует требованиям на тропико‑ и теплостойкость, что позволяет применять его в бортовых и промышленных устройствах.
