Описание

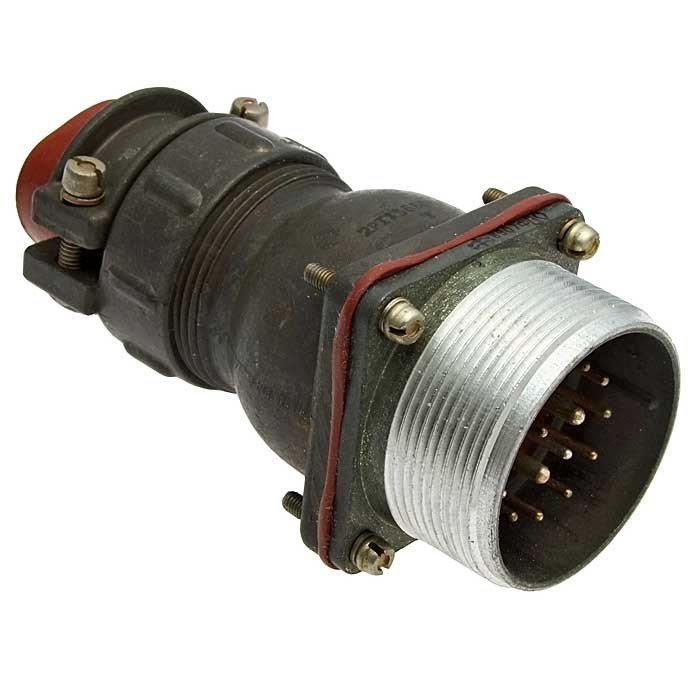

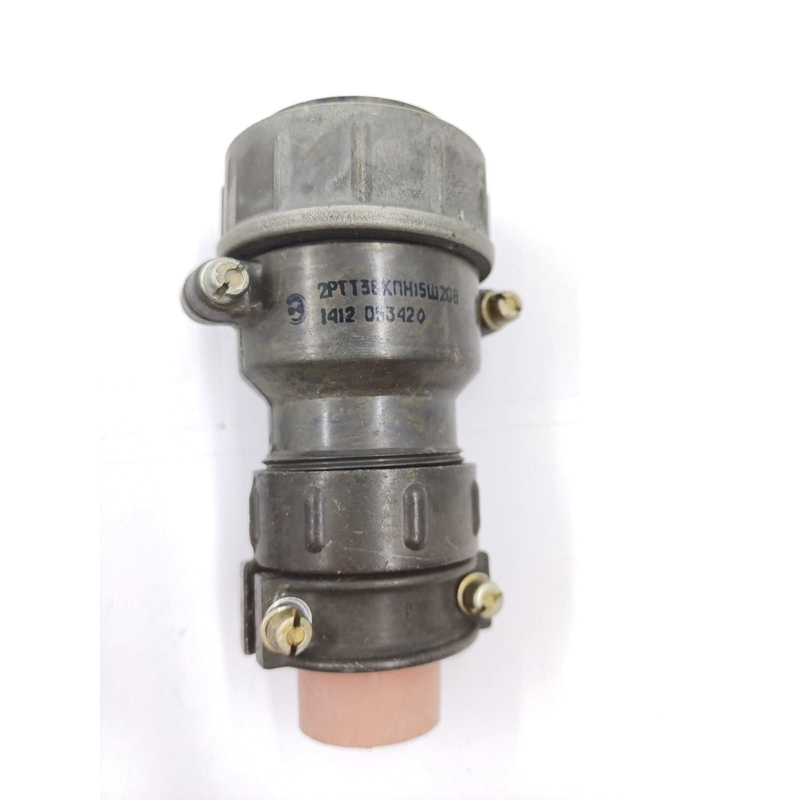

2РТТ36КПЭ15Ш20В — это цилиндрический низкочастотный пылебрызгозащищенный разъем, модификация 2015 года (обозначение «5»). Он предназначен для надежного соединения в электрических цепях.
Описание конструкции
Разъем имеет кабельный корпус с прямым патрубком (П), гайкой для экранированного кабеля (Э), 15 контактами (13 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), тип вилка (Ш) и комбинацию 20В. Сочленение резьбовое с одношпоночной поляризацией, монтаж методом пайки, покрытие контактов серебром.
Характеристики
- Номинальное напряжение: До 700 В (амплитудное значение переменного тока) или до 500 В (постоянный ток) для обычных контактов.
- Номинальный ток:
- Для контактов диаметром 1,5 мм: до 5 А.
- Для контактов диаметром 2,5 мм: до 15 А.
- Сопротивление контактов: Не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм.
- Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
- Электрическая прочность изоляции: Не менее 1500 В (эффективное значение) на уровне моря.
- Рабочий диапазон температур: От -60°C до +100°C.
- Относительная влажность: До 98% при температуре +35°C.
- Атмосферное давление: От 1,33·10-4 Па до 294 кПа.
- Число сочленений-расчленений: Не менее 500 циклов.
- Виброустойчивость: Выдерживает вибрации в диапазоне частот до 5000 Гц с ускорением до 200 м/с².
- Ударопрочность: Выдерживает многократные удары с ускорением до 1500 м/с² и одиночные удары до 5000 м/с².
- Степень защиты: Пылебрызгозащищенное исполнение (обычно соответствует IP54).
- Материал корпуса: Алюминиевый сплав.
Применение
Используется в радиоэлектронной и радиотехнической аппаратуре общего назначения для работы с экранированными кабелями во всеклиматическом исполнении. Разъем предназначен для эксплуатации в условиях, требующих повышенной надежности и защиты от воздействия пыли, брызг, влаги, а также при значительных механических нагрузках (вибрации, удары) и широком диапазоне температур. Находит применение в:
- Системах связи и телекоммуникации.
- Измерительной и контрольно-диагностической аппаратуре.
- Промышленном оборудовании и автоматике.
- Авиационной, наземной и морской технике, где не требуются герметичные соединения.
- Военной и специальной технике.
- Энергетических установках малой мощности.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
