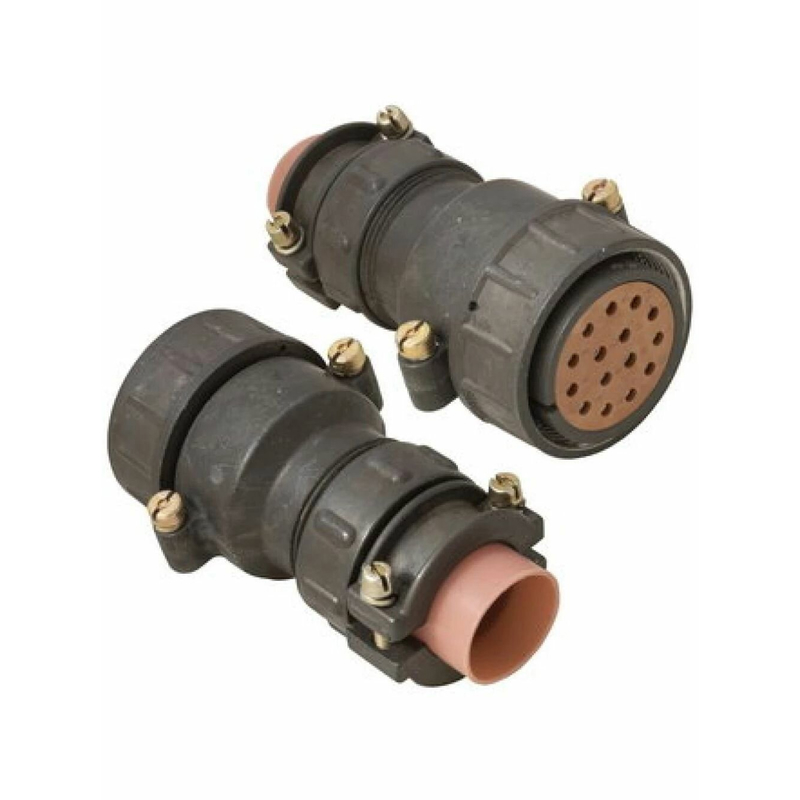

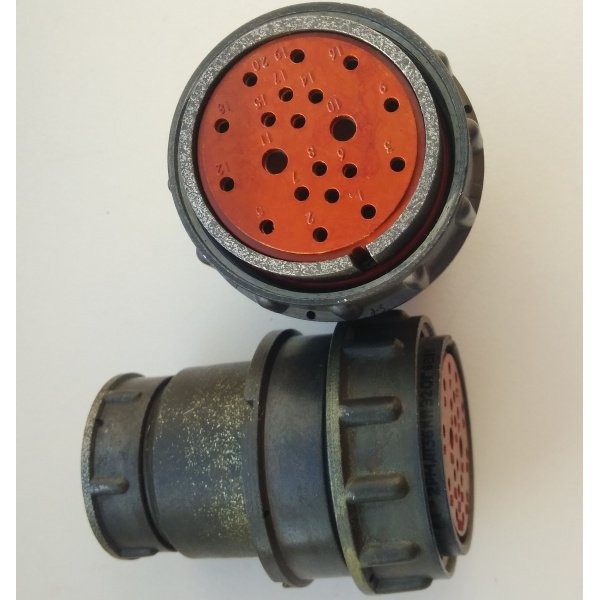

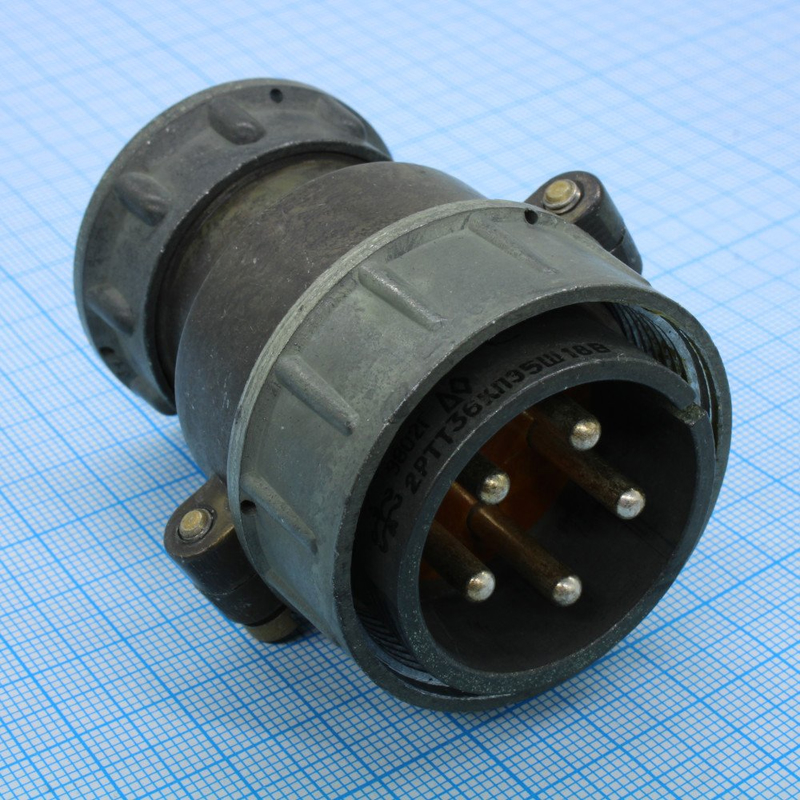

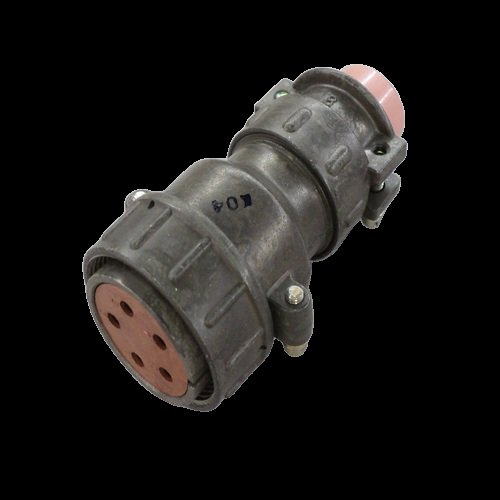

2РТТ36КПЭ1Г20В — это цилиндрический низкочастотный пылебрызгозащищённый разъём серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока до нескольких мегагерц, с повышенной механической и климатической стойкостью.

Назначение и область применения

• Применяется в радиоэлектронной, промышленной, контрольно‑измерительной и другой аппаратуре общего назначения для соединения кабелей с приборами и между блоками.

• Работает в цепях постоянного и переменного тока частотой до 3 МГц, рассчитан на эксплуатацию в условиях вибрации, ударных нагрузок и широкого температурного диапазона.

Электрические характеристики (типовые для серии 2РТТ)

• Максимальное рабочее напряжение (амплитудное значение) до 850 В, для части исполнений серии указывается 700–850 В.

• Сопротивление изоляции не менее 1000 МОм в нормальных климатических условиях, для некоторых общесерийных данных указывают до 5000 МОм.

• Рабочий ток на один контакт в серии 2РТТ может достигать десятков ампер в зависимости от типоразмера и числа контактов.​

Климатические и механические параметры

• Температура окружающей среды от −60 до +100 °C, с допустимыми циклами смены температур с учётом перегрева контактов. +4

• Всеклиматическое исполнение (буква «В» в обозначении), рассчитан на внутренний монтаж.

• Устойчивость к вибрации в диапазоне примерно 1…1000 Гц с ускорением до 10 g, к одиночным ударам до 1000 g, многократным ударам около 150 g и линейным нагрузкам до 200 g.​

• Минимальная наработка не менее 1000 часов, ресурс по числу сочленений‑расчленений — около 500 циклов. +4

Конструкция и расшифровка обозначения

Обозначение 2РТТ36КПЭ1Г20В можно ориентировочно прочитать
