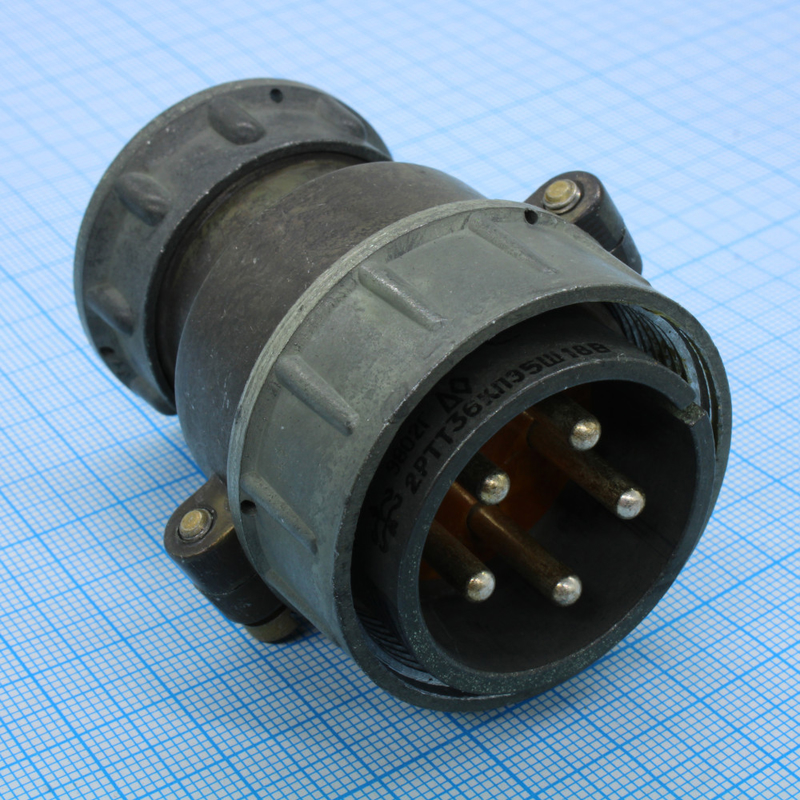

2РТТ36КПН1Г20В — это цилиндрический низкочастотный электрический разъём серии 2РТТ, кабельная розетка с прямым патрубком, предназначенная для работы в цепях постоянного и переменного тока невысокой частоты.

Назначение и область применения

• Используется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

• Предназначен для соединения кабелей с аппаратурой в низкочастотных цепях (как правило, до нескольких мегагерц).

• Применяется там, где нужны компактные многоштырьковые разъёмы с надежным резьбовым соединением и повышенной механической прочностью.

Расшифровка обозначения

• «2РТТ» — серия разъёмов (цилиндрические, негерметичные, теплостойкие, тропикоустойчивые, всеклиматическое исполнение).

• «36» — условный размер корпуса (диаметр/габарит корпуса).

• «К» — кабельный корпус (для установки на кабель, а не на прибор).

• «П» — прямой патрубок (вывод кабеля по оси разъёма).

• «Н» — гайка патрубка для неэкранированного кабеля.

• «1» — вариант схемы/сочетания контактов (конкретное расположение и число контактов, у разных исполнений 2РТТ это обычно от единиц до нескольких десятков).

• «Г» — розетка (гнездовая часть, ответная часть к вилке с штыревыми контактами).

• «20» — условный номер сочетания контактов (размер контактных вставок и конфигурация).

• «В» — климатическое исполнение (всеклиматическое, теплостойкое, тропикоустойчивое).

Общие технические особенности серии 2РТТ

• Максимальное рабочее напряжение до порядка 700–850 В (амплитудное значение) в зависимости от типономинала.

• Рабочая частота — до 3 МГц (низкочастотное применение).

• Сопротивление изоляции в нормальных условиях — от 1000 до нескольких тысяч МОм.

• Диапазон рабочих температур окружающей среды обычно от −60 до +100 °C.

• Число сочленений/расчленений — около 500 циклов.

• Минимальная наработка — порядка 1000 часов, срок сохраняемости — до 15 лет.

Конструктивные характеристики

• Цилиндрический корпус с резьбовым соединением, обеспечивающим надежное соединение и стойкость к вибрациям и ударам.

• Монтаж контактов — пайкой, внутренний монтаж (объёмный, под провод/кабель).

• Контакты, как правило, с серебряным покрытием для снижения переходного сопротивления и улучшения коррозионной стойкости.

• Пылебрызгозащищённое исполнение: конструкция снижает попадание пыли и брызг в зону
