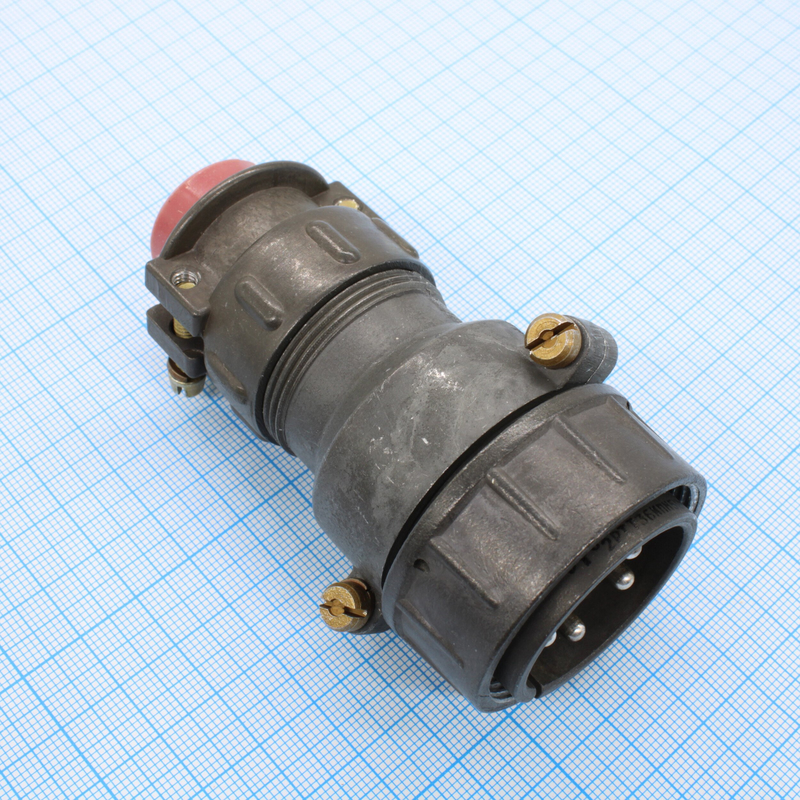

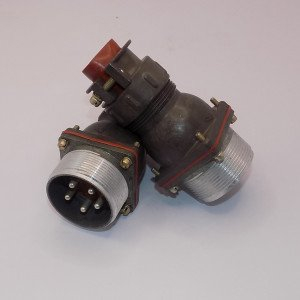

Соединитель2РТТ36КПН5Ш18В Элекон «5» — это цилиндрический низкочастотный пылебрызгозащищенный разъем теплостойкого исполнения, предназначенный для внутреннего объемного монтажа во всеклиматическом исполнении по ТУ 2РТТ (ГЕ0.364.120 / АШДК.434410.060 ТУ).

Этот типоразмер 2РТТ предназначен для работы в цепях постоянного и переменного тока частотой до3 МГц при напряжении до850 В (амплитудное значение). Коннекторы применяются в аппаратуре, эксплуатируемой в широком диапазоне температур и при повышенных механических нагрузках, в том числе в военной и авиационной технике, автоматике и промышленном оборудовании.

Условное обозначение2РТТ36КПН5Ш18В расшифровывается примерно так:

• 2РТТ — тип разъема: цилиндрический, теплостойкий, пылебрызгозащищенный, негерметичный.

• 36 — условный размер корпуса (ряд 36).

• КПН — конструктивное исполнение (кабельная вилка, пылебрызгозащищенная, негерметичная).

• 5 — количество контактов.

• Ш18 — тип контакта (диаметр порядка 3,5 мм по типу Ш18).

• В — всеклиматическое исполнение.

• Максимальное рабочее напряжение (амплитудное значение) —до 700…850 В в зависимости от условий применения.

• Максимальная токовая нагрузка на один контакт — порядка50 А для контакта Ø 3,5 мм.

• Сопротивление изоляции в нормальных климатических условиях —не менее 1000–5000 МОм.

• Количество контактов —5 , диаметр контакта3,5 мм.

• Диапазон рабочих температур окружающей среды:от −60 до +100 °С , с возможностью кратковременных перегревов до порядка+180 °C (с учетом перегрева контактов).

• Соединитель устойчив к воздействию повышенной влажности (до 98% при +40 °С), пониженному давлению (порядка1,3·10⁻⁴ Па ), а также к вибрациям и ударным нагрузкам.

• Выдерживает многократные удары и линейные перегрузки до150–200 g и выше, а также длительные вибрации в требуемых диапазонах частот.

• Число сочленений–расчленений —не менее 500 циклов.

• Минимальная наработка — порядка1000 часов.
