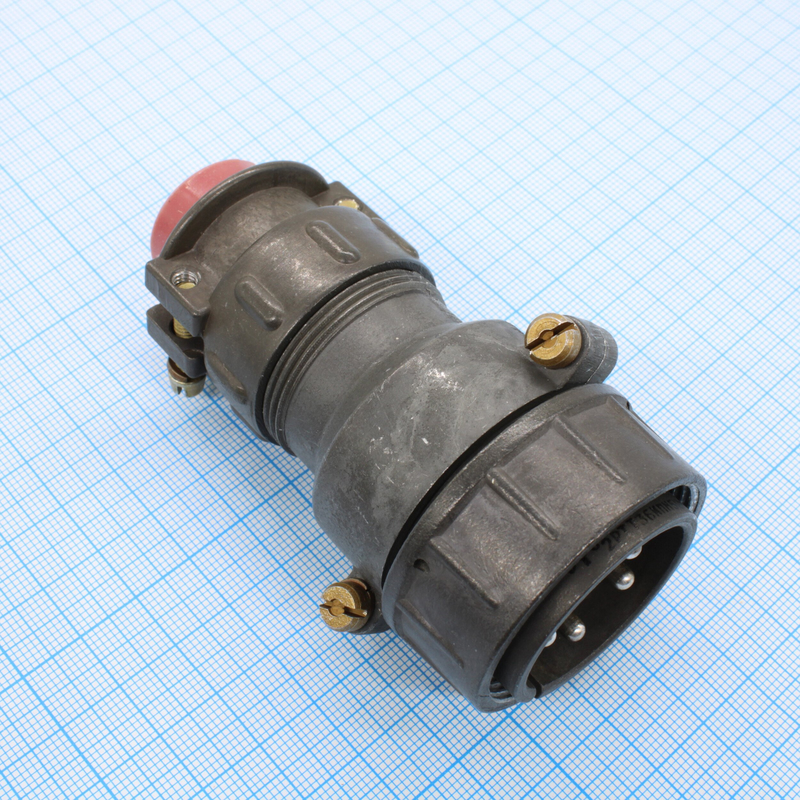

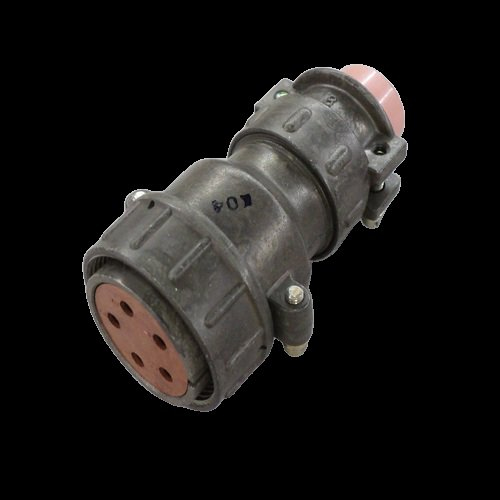

2РТТ36КПНГ18В — это низкочастотный цилиндрический электрический разъём серии 2РТТ, предназначенный для соединения кабелей и аппаратуры в цепях постоянного и переменного тока до частот порядка нескольких мегагерц и напряжений до сотен вольт.

Назначение и область применения

• Используется для соединения и разъединения проводов, кабелей, узлов и блоков в радио‑ и электроаппаратуре общего назначения.​

• Подходит для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700–850 В (амплитудное значение, в зависимости от конкретного описания).

• Разъёмы серии 2РТТ применяются в промышленной, транспортной и военной аппаратуре, где требуется надёжное разъёмное соединение с повышенной механической и климатической стойкостью.

Расшифровка обозначения

По типовой расшифровке для серии 2РТТ:​

• 2РТТ — тип соединителя (цилиндрический, низкочастотный, пылебрызгозащищённый, теплостойкий, тропикоустойчивый).

• 36 — условный размер корпуса (диаметр/габарит корпуса).​

• К — кабельный корпус (в отличие от «Б» — блочный).​

• П — прямой патрубок (в отличие от «У» — угловой).​

• Н — как правило, обозначает розетку (наличие гнездовых контактов) в составе пары «вилка–розетка».​

• Г / Ш (в других модификациях) относятся к типу контактной части, но в вашем обозначении ключевыми являются К, П, Н и климатическое исполнение. Для индекса «Г18В» в разных каталогах указывается, что буква в конце обозначает климатическое исполнение.

• В — всеклиматическое исполнение (работа в широком диапазоне температур и влажности).​

Буквосочетание «Г18» в конце для серии 2РТТ обычно связано с исполнением и расположением ключа, размером резьбы сочленения и типом прижимной (концевой) гайки, что определяет совместимость с ответной частью; конкретные параметры фиксируются в таблицах типономиналов завода‑изготовителя.

Основные электрические характеристики

Для типономинала 2РТТ36КПНГ18В (по данным для ближайших модификаций 2РТТ36КПН5Г18В / 2РТТ36КПН5Ш18В): +3

• Рабочий ток на один контакт: до 50 А (для данной конфигурации контактов).​

• Максимальное рабочее напряжение постоянного тока: не более 700 В, амплитудное значение до 850 В.

• Максимальная рабочая частота: до 3 МГц.

• Сопротивление изоляции при нормальных условиях: порядка 1000–5000 МОм (зависит от источника/приёмки).

Эти параметры делают разъём пригодным для питания мощных нагрузок и передачи сигналов в жёстких условиях эксплуатации.

Конструктивные особенности

• Разъём цилиндрический, с резьбовым соединением вилки и розетки, что обеспечивает надёжную фиксацию и устойчивость к вибрациям.

• Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость.​

• Монтаж контактов осуществляется пайкой (объёмный монтаж).

• Разъём рассчитан на подключение как экранированных, так и неэкранированных кабелей, в зависимости от исполнения патрубка и концевой гайки.​

• Исполнение — внутренний монтаж, пылебрызгозащита, теплостойкое, тропикоустойчивое.

Эксплуатационные параметры

• Рабочий диапазон температур окружающей среды: примерно от −60 до +100 °C.

• Допускает синусоидальную вибрацию в диапазоне 1–5000 Гц, с ускорением до 300 м/с².​

• Устойчив к одиночным и многократным механическим ударам с высокими ускорениями (до тысяч м/с²).
