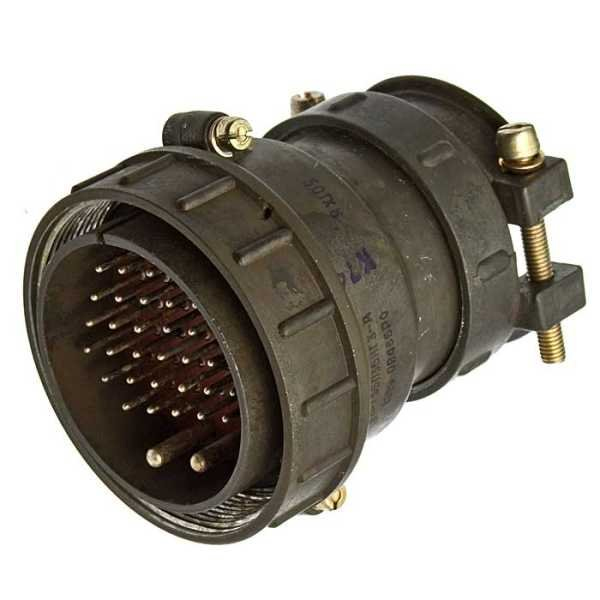

2РТТ55КПЭ35Ш34В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для работы в электрических цепях до 3 МГц. По данным каталожных описаний, она рассчитана на напряжение до 700 В по постоянному току, а амплитудное значение напряжения цепи может указываться до 850 В; корпус имеет условный размер 55 и 35 контактов.

Что означает обозначение

• 2РТТ — серия цилиндрических пылевлагозащищённых соединителей.

• 55 — условный размер корпуса.

• КПЭ — кабельное исполнение для экранированного кабеля.

• 35 — число контактов.

• Ш — штыревой тип контактов, то есть это вилка.

• 34В — вариант исполнения по сочетанию контактов и климатическому исполнению.

Конструкция и монтаж

Это соединитель для кабельного монтажа, обычно с прямым патрубком и гайкой для экранированного кабеля. Подключение проводов выполняется пайкой, а сама серия 2РТТ применяется во внутреннем монтаже и рассчитана на пылевлагозащищённое соединение в ответственных электрических цепях.

Основные характеристики

• Количество контактов: 35.

• Рабочая частота: до 3 МГц.

• Максимальное рабочее напряжение: до 700 В, в некоторых карточках указывается амплитудное значение до 850 В.

• Рабочая температура: примерно от -60 до +100/+180 °C в зависимости от источника и режима испытаний.

• Сопротивление изоляции: обычно не менее 1000–5000 МОм, в зависимости от исполнения и карточки товара.

Где применяется

Такие соединители используют в промышленной аппаратуре, приборах, блоках и кабельных жгутах, где нужны прочное разъёмное соединение, устойчивость к вибрации и защита от внешней среды. Серия 2РТТ подходит для цепей постоянного и переменного тока, а также для условий, где важны надёжность и стабильность контакта.

Важная деталь

В разных каталогах параметры могут немного различаться из-за отличий в трактовке исполнения, ТУ или карточки товара, поэтому для закупки или замены лучше сверять именно паспорт и маркировку конкретного изделия.
