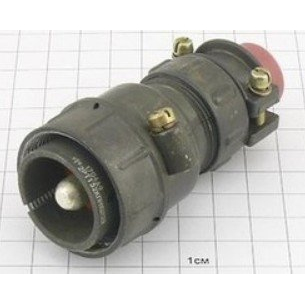

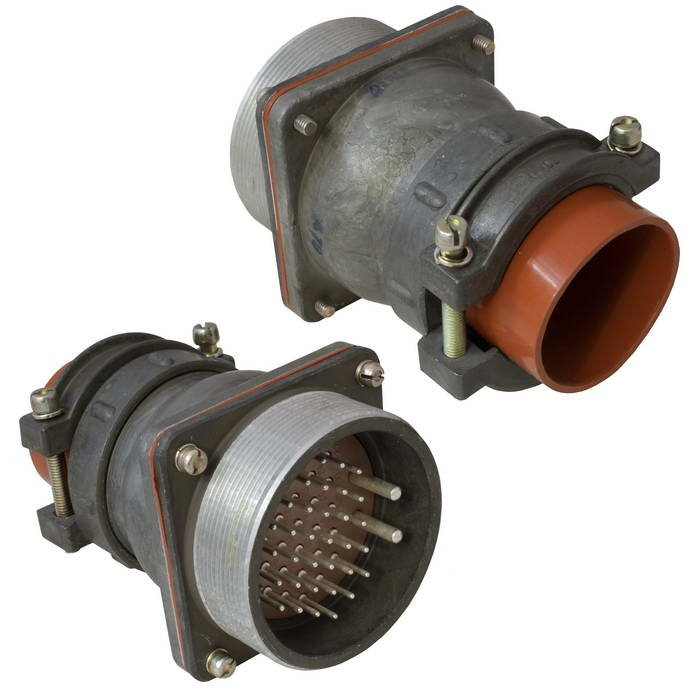

2РТТ55КПН30Г32В — это розетка кабельная пылебрызгозащищенного цилиндрического соединителя серии 2РТТ.

Описание

Соединители 2РТТ предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Это кабельная часть с прямым патрубком (П), гайкой для неэкранированного кабеля (Н), 30 контактами и условным размером корпуса 55, в всеклиматическом исполнении (В).

Конструкция

Состоит из вилки и розетки, с резьбовым соединением и одношпоночной поляризацией корпусов. Покрытие контактов — серебро. Монтаж внутренний, объемный или пайкой, с патрубком для кабеля.

Условия эксплуатации

Рабочая температура от -60 до +100 °C. Сопротивление изоляции не менее 5000 МОм. Количество сочленений — до 500, наработка минимум 1000 часов.

Характеристики

• Тип соединителя: Розетка кабельная, пылебрызгозащищенная, цилиндрическая.
• Серия: 2РТТ.
• Конфигурация: Кабельная часть с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н).
• Условный размер корпуса: 55.
• Количество контактов: 30.
• Исполнение по климату: Всеклиматическое (В).
• Рабочее напряжение: До 850 В (амплитудное значение).
• Рабочая частота: До 3 МГц (для переменного тока).
• Сопротивление изоляции: Не менее 5000 МОм.
• Покрытие контактов: Серебро.
• Тип монтажа: Внутренний, объемный или пайкой.
• Тип сочленения: Резьбовое, с одношпоночной поляризацией.
• Рабочая температура: От -60 до +100 °C.
• Количество циклов сочленения-расчленения: До 500.
• Наработка: Минимум 1000 часов.
• Степень защиты: Пылебрызгозащищенный.

Применение

• Промышленное оборудование и автоматизированные системы.
• Транспортные средства (железнодорожный транспорт, спецтехника).
• Морская и речная техника (в условиях повышенной влажности и брызг).
• Оборудование, эксплуатируемое на открытом воздухе и в сложных климатических условиях.
• Системы связи и управления в жестких условиях эксплуатации.
• Военная и специальная техника (требующая надежности и защиты от внешних воздействий).
