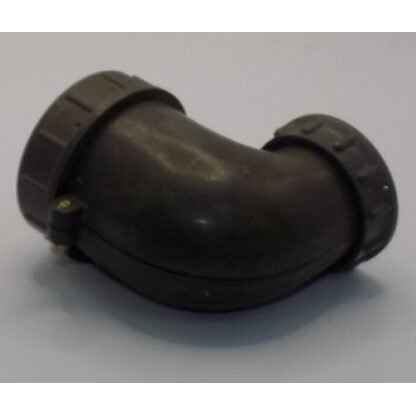

2РТТ55КУН30Г32В — это цилиндрический низкочастотный соединитель пылебрызгозащищенного типа (Казань). Модель 2015 года выпуска (маркировка «5») относится к всеклиматическому исполнению В с покрытием контактов серебром.

Описание конструкции

Соединитель состоит из вилки и розетки (кабельной или приборной), с угловым патрубком (У), для неэкранированного кабеля (Н) и монтажом методом пайки объемного типа. Сочленение резьбовое, поляризация одношпоночная, предназначен для внутреннего монтажа.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный.
• Степень защиты: Пылебрызгозащищенный.
• Климатическое исполнение: Всеклиматическое В.
• Покрытие контактов: Серебро.
• Составные части: Вилка и розетка (кабельная или приборная).
• Конструкция патрубка: Угловой (У).
• Тип подключаемого кабеля: Неэкранированный (Н).
• Способ монтажа кабеля: Пайка объемного типа.
• Тип сочленения: Резьбовое.
• Поляризация: Одношпоночная.
• Место установки: Для внутреннего монтажа.
• Номинальное напряжение: До 850 В (амплитудное значение).
• Тип тока: Постоянный и переменный.
• Максимальная частота (переменный ток): До 3 МГц.
• Диапазон рабочих температур: От -60 до +100 °C.
• Год выпуска (по маркировке): 2015.

Предназначение

Используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение), в условиях от -60 до +100 °C.

Области применения

• Промышленное оборудование.
• Системы автоматизации и управления.
• Контрольно-измерительная аппаратура.
• Электроника специального назначения.
• Транспортные средства (железнодорожный, морской транспорт, частично авиация).
• Оборудование, эксплуатируемое в широком диапазоне температур и требующее защиты от пыли и брызг.

завод-производитель

Производство на выпуске таких соединителей серии 2РТТ по ТУ ГЕО.364.120.
