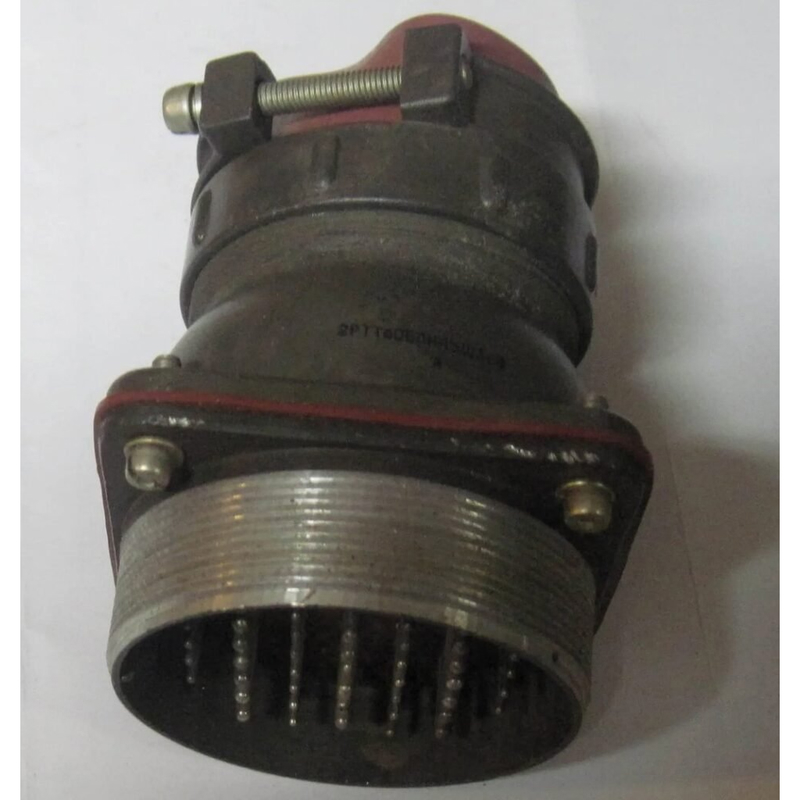

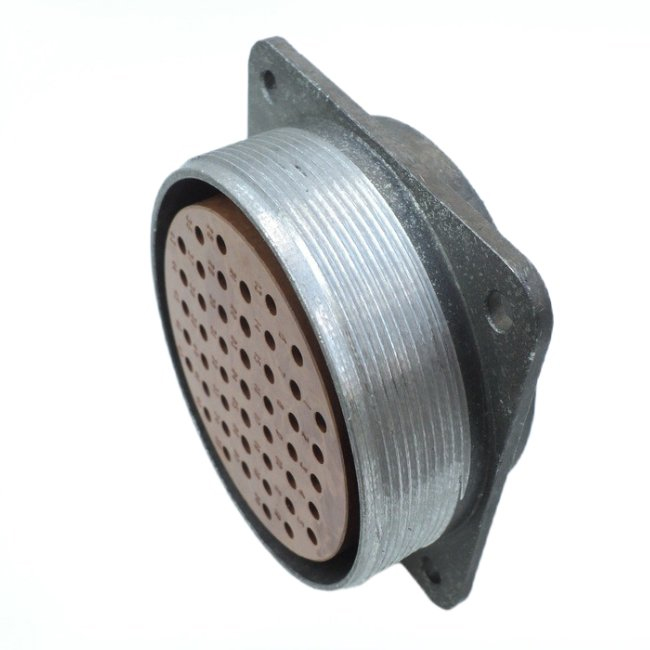

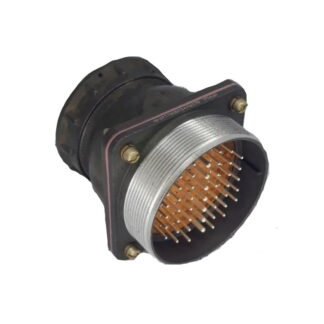

Соединитель 2РТТ60Б31Ш35В (Элекон) — это низкочастотный цилиндрический пылебрызгозащищённый разъём объемного монтажа, предназначенный для работы в электрических цепях постоянного, переменного (частотой до примерно 3 МГц) и импульсного токов.

Тип и конструкция

• Тип:2РТТ — цилиндрический низкочастотный разъём с резьбовым сочленением, пылебрызгозащищённый.

• Вид корпуса:Б — блочный, то есть корпус выполнен как единый блок для монтажа на плату или в корпус изделия.

• Ш — обозначает штепсельный разъём (обычно вилка на стороне прибора),35 — порядковый номер схемы контактов,В — всеклиматическое исполнение.

Электрические характеристики

• Рабочее напряжение: до примерно 700–850 В (амплитудное значение) в зависимости от источника и условий применения.

• Сопротивление изоляции в нормальных условиях не менее 1000 МОм , что обеспечивает надёжную изоляцию между соседними цепями.

• Контакты, как правило, имеют диаметр около 1,5 мм и изготовлены с покрытием из серебра, что снижает переходное сопротивление.

Климатические и эксплуатационные условия

• Температурный диапазон по окруж. среде: примерно от −60 до +100 °C ; при сменах температур с учётом перегрева контактов допускаются перепады до около −60…+180 °C .

• Климатическое исполнение всеклиматическое — можно использовать в условиях тропиков, умеренного и холодного климата, а также при пониженном давлении (практически вплоть до вакуумных условий радиоэлектронной аппаратуры).

Механические и эксплуатационные показатели

• Разъём выдерживает значительные механические воздействия: вибрацию до 100 м/с² (10g) в диапазоне частот до 1000 Гц, одиночные удары до 10 000 м/с² (1000g) , многократные удары до около 1500 м/с² (15g) .

• Минимальная наработка порядка 1000 часов , количество сочленений–расчленений — не менее 500 циклов , минимальный срок сохраняемости без проведения ТО — около 15 лет .

Назначение и применение

2РТТ60Б31Ш35В применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения , включая измерительные устройства, промышленные приборы и блоки связи, где требуется надёжное многоконтактное соединение с резьбовой фиксацией и хорошей стойкостью к внешним факторам.
