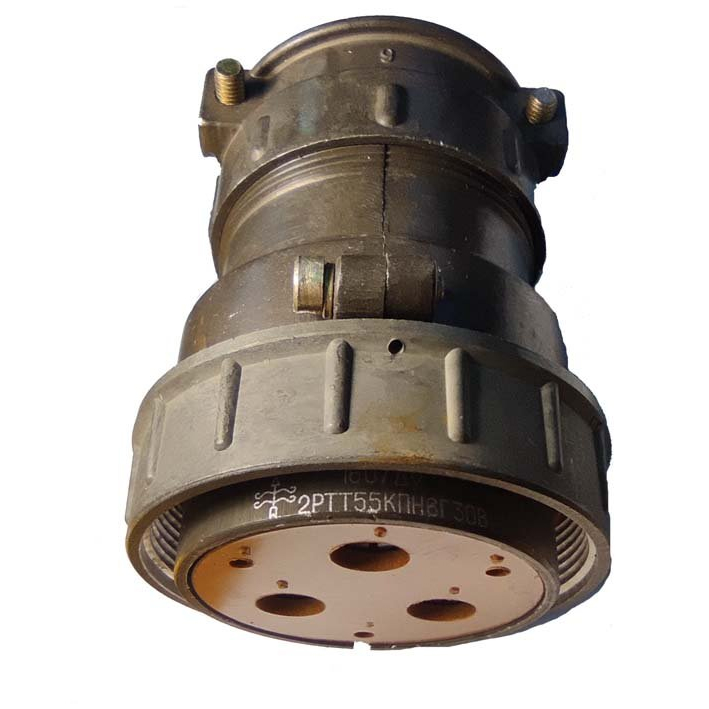

2РТТБ6Г30В — это низкочастотный цилиндрический электрический соединитель отечественной серии 2РТТ, предназначенный для соединения и разъединения электрических цепей в радио‑, электро‑ и контрольно‑измерительной аппаратуре.

Что означает обозначение

• 2РТТ — тип соединителя (цилиндрический, резьбовая фиксация). ​

• Б — вид корпуса: блочный (приборный) соединитель.

• 6 — количество контактов в розетке (6 шт.). ​

• Г — часть соединителя: розетка (Г = розетка; Ш — вилка). ​

• 30 — условное число, обозначающее конкретное сочетание контактов и схемы подключения. ​

• В — всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

Общие технические особенности

Соединители 2РТТ рассчитаны на использование в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до примерно 850 В (амплитудное значение). Контакты обычно выполнены с серебряным покрытием, обеспечивая низкое контактное сопротивление и хорошую проводимость.

Монтаж выполняется объемным методом (пайка проводов непосредственно к контактам или к клеммам), соединитель предназначен для внутреннего монтажа в приборах и блоках.

Условия эксплуатации и надёжность

Соединители 2РТТ, включая изделия всеклиматического исполнения, рассчитаны на работу при температуре окружающей среды примерно от −60 до +100 °C и в условиях повышенной влажности и пониженного давления. Минимальная наработка обычно составляет порядка 1000 часов, а количество допустимых циклов сочленения–расчленения — около 500 раз.

Такой соединитель применяется в промышленной и военной электронике, измерительных приборах и других устройствах, где требуется надёжное и многократно переключаемое соединение проводов и плат/блоков.
