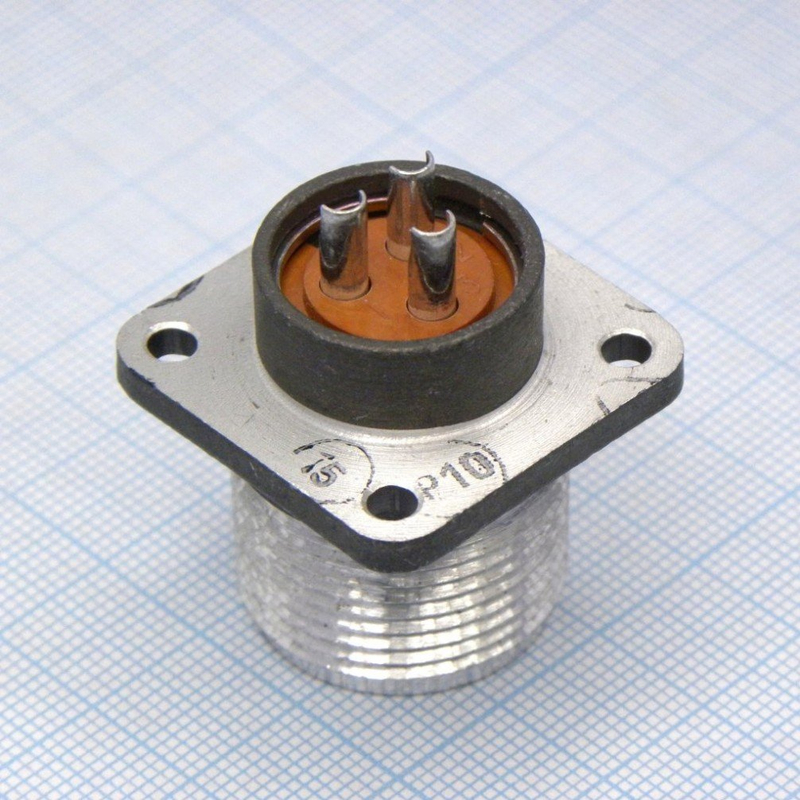

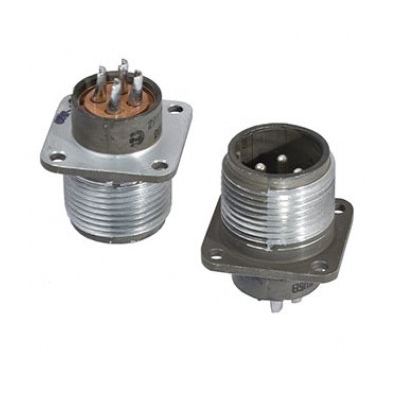

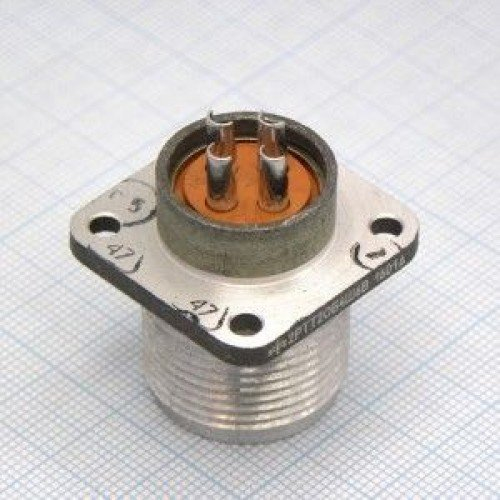

Соединитель 2РТТ20Б4Ш6 — это цилиндрический теплостойкий низкочастотный пылебрызгозащищенный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов. Он может функционировать при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, теплостойкий, пылебрызгозащищенный.
• Конструкция : Соединитель кабельного типа (вилка), блочной конструкции, предназначенный для монтажа на кабель.
• Количество контактов : 4 контакта.
• Тип контактов : Штыревые (мужские).
• Условный размер корпуса : 20 (обозначает диаметр корпуса).
• Электрические параметры :
  • Рабочее напряжение: До 850 В (амплитудное значение).
  • Рабочая частота: До 3 МГц.
  • Номинальный ток на контакт: До 10 А (типовое значение для контактов данной серии).
• Условия эксплуатации :
  • Диапазон рабочих температур: От -60°C до +100°C.
  • Защита от внешних факторов: Пылебрызгозащищенное исполнение (соответствует уровню защиты не ниже IP54).
  • Механическая износостойкость: Не менее 500 циклов сочленений-расчленений.
• Материалы : Корпус выполнен из алюминиевого сплава, обеспечивающего прочность и легкость. Контакты изготовлены из латуни с покрытием (как правило, серебро или золото) для обеспечения низкой контактной стойкости и коррозионной устойчивости. Изолятор выполнен из термостойкого полимерного материала.

Применение

Разъемы серии 2РТТ20Б4Ш6 широко применяются в различных областях, где требуется надежное и защищенное электрическое соединение, устойчивое к воздействию пыли, брызг и перепадов температур. Основные сферы использования включают:

• Промышленное оборудование : Для подключения датчиков, исполнительных устройств, систем управления и автоматизации в производственных цехах.
• Транспортные средства : В железнодорожном, автомобильном, а также специализированном транспорте (например, строительная и сельскохозяйственная техника) для электропитания и передачи сигналов.
• Измерительная и контрольная аппаратура : В полевом и лабораторном оборудовании, требующем надежности в сложных условиях.
• Морская и судостроительная промышленность : Для использования на палубах судов, в машинном отделении и других местах с повышенной влажностью (не для прямого погружения).
• Энергетические установки : В системах распределения питания и управления, требующих защиты от внешних факторов.
• Системы связи и телекоммуникации : Для обеспечения стабильных соединений в стационарных и мобильных установках.
