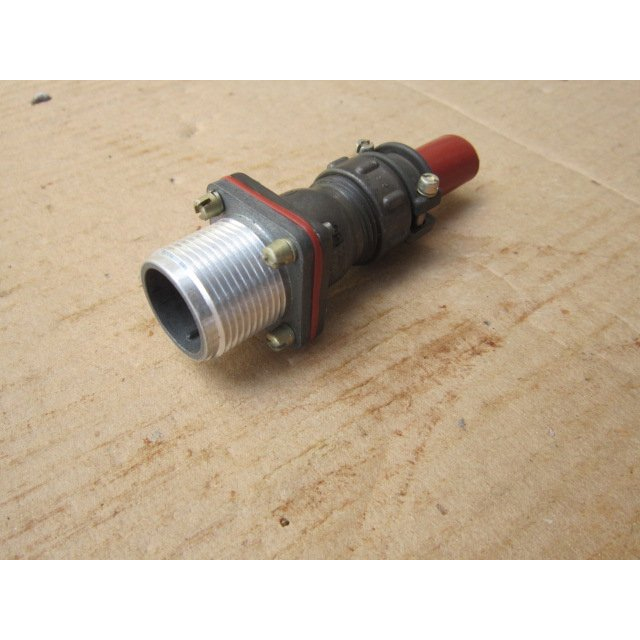

2РТТ20Б5Ш7В — это цилиндрический низкочастотный блочный соединитель (вилка), относящийся к серии 2РТТ, предназначенной для надёжного соединения электрических цепей в промышленной и аппаратной аппаратуре. Разъём выполнен в всеклиматическом исполнении и рассчитан на эксплуатацию в достаточно жёстких условиях.

Основные технические характеристики

• Количество контактов — 5, контакты круглые, диаметром 1,5 мм, с извлекаемой конструкцией.

• Максимальный рабочий ток на контакт — порядка 10–20 А в зависимости от ТУ и условий применения, а для всего разъёма — до примерно 50 А.

• Номинальное рабочее напряжение — до 700 В постоянного/переменного тока, амплитудное напряжение — до 850 В при частотах до 3 МГц.

Конструкция и условия эксплуатации

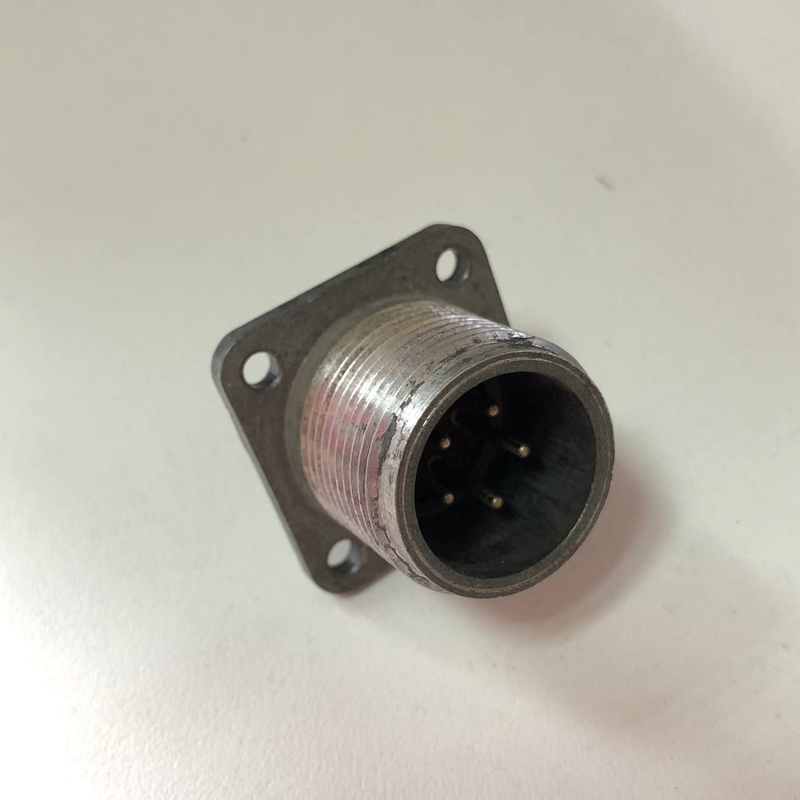

• Соединитель — вилка блочная без патрубка (приборная), с резьбовым сочленением и одношпоночной поляризацией корпусов, что исключает ошибочное подключение.

• Контакты выполнены из металла с серебряным покрытием, обеспечивающим малое переходное сопротивление (не более 2–2,5 мОм) и хорошую стабильность контакта.

• Разъём рассчитан на широкий диапазон температур — примерно от −60 до +100 °C, возможна эксплуатация в условиях повышенной влажности и запылённости за счёт пылебрызгозащитного исполнения.

Применение и особенности

• Используется для соединения цепей постоянного и переменного тока в стационарных и мобильных устройствах, в том числе в условиях тропического и холодного климата (всеклиматическое исполнение).

• Соединители 2РТТbackward совместимы с рядом других типов (например, серии ШР), что позволяет комбинировать их в одном проекте.

• Вилка относится к блочному виду и применяется в приборных или кабельных монтажах, допускает многократное сочленение—расчленение (порядка нескольких сотен циклов) и имеет длительный срок сохраняемости.
