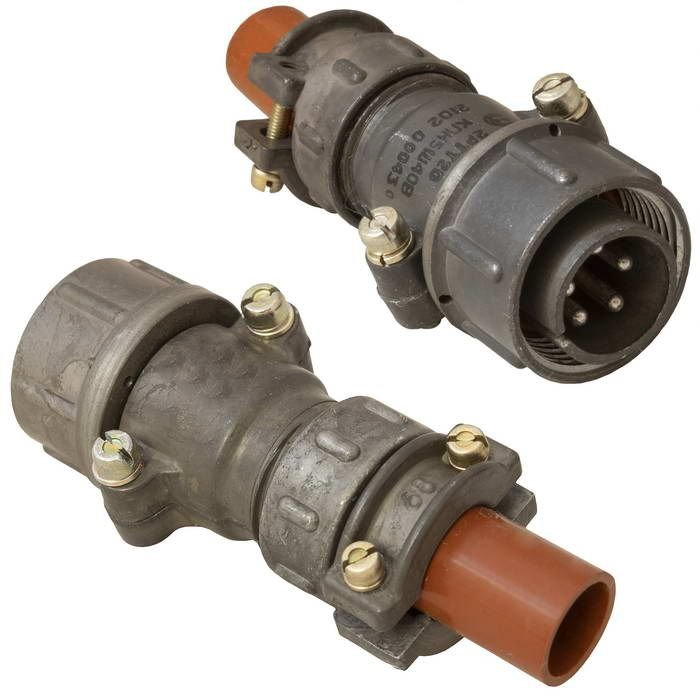

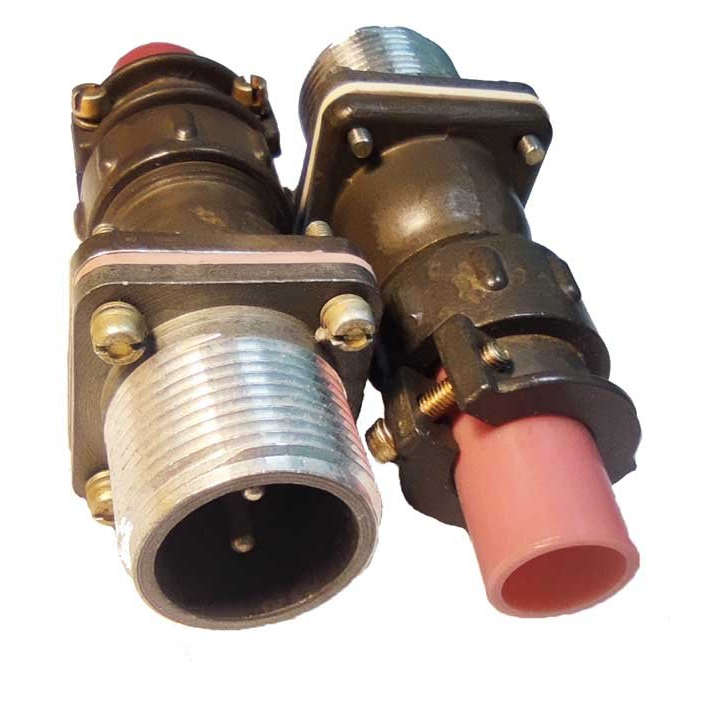

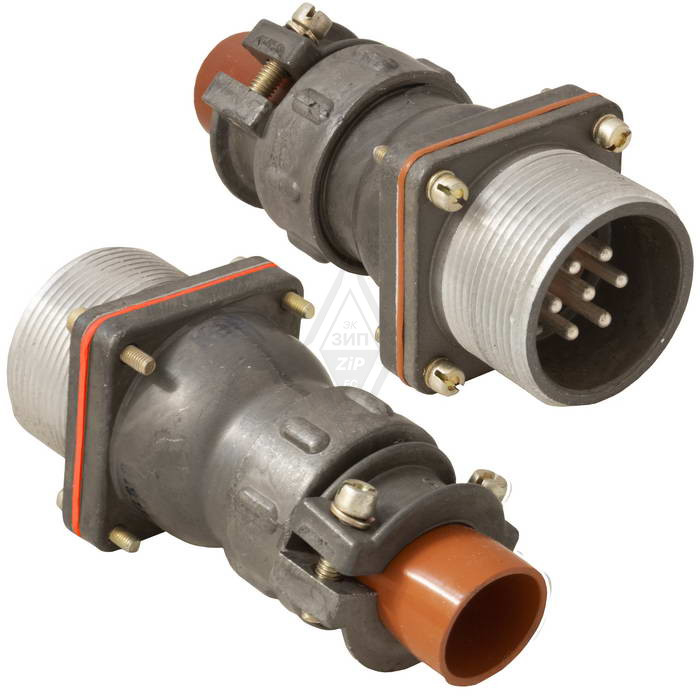

2РТТ20БПН2Ш4В — это низкочастотный цилиндрический соединитель типа 2РТТ, выполненный как пылебрызгозащищенная вилка блочного исполнения с прямым патрубком, рассчитанный на применение в электрических цепях постоянного и переменного тока.

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
В условном обозначении:

• 2РТТ — тип соединителя (низкочастотный цилиндрический);

• 20 — условный размер корпуса (12; 16; 20; 28…);

• Б — вид корпуса «блочный»;

• П — прямой патрубок; Н — приборное исполнение вилки;

• 2 — количество контактов; Ш4В — тип контактной группы (штыревые контакты диаметром ~2,5 мм, серебряное покрытие).

• Напряжение цепи (амплитудное значение) — до 850 В.

• Количество контактов — 2 шт., диаметр контактного стержня порядка 2,5 мм, материал контактов — серебро.

• Сопротивление отдельного контакта — не более 1 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Максимальная токовая нагрузка на один контакт — до 25 А, суммарная — до 50 А.

Соединитель имеет резьбовую фиксацию сочленённого положения, конструкция рассчитана на многократные сочленения–расчленения (не менее 500 циклов) и минимальную наработку порядка 1000 часов.
Изделие тепло‑ и тропикоустойчивое, всеклиматическое, допускает воздействие вибрации (диапазон частот до 1–5000 Гц с ускорением до нескольких сотен м/с²) и ударных нагрузок (до сотен и даже тысяч g).

Соединители 2РТТ20БПН2Ш4В применяются в низкочастотных линиях питания и сигнальных цепях различных радио‑, электро‑ и контрольно‑измерительных приборов, где требуются надежные, виброустойчивые низко‑импедансные соединения.
