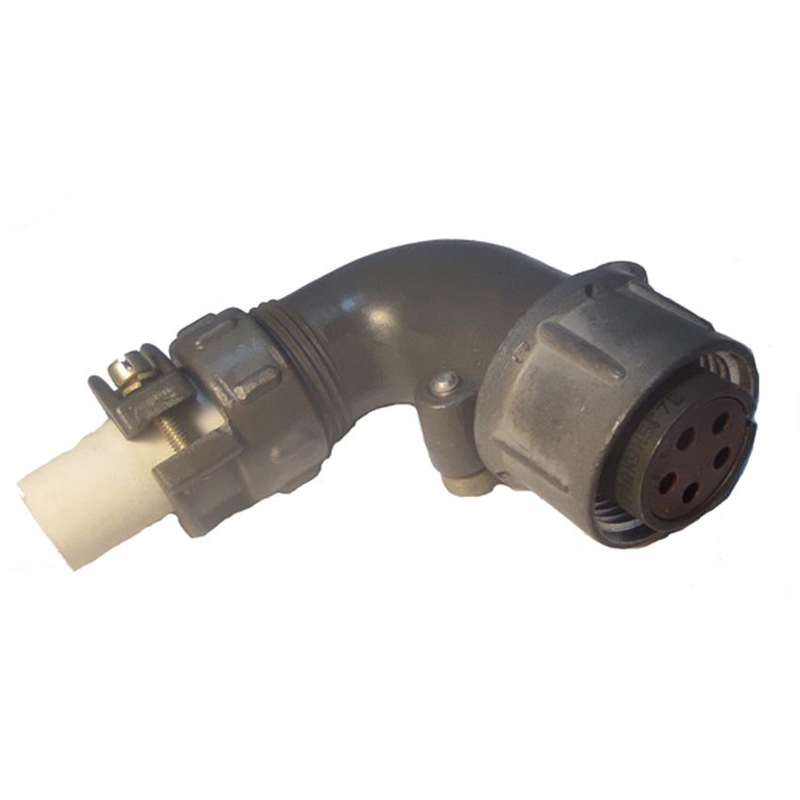

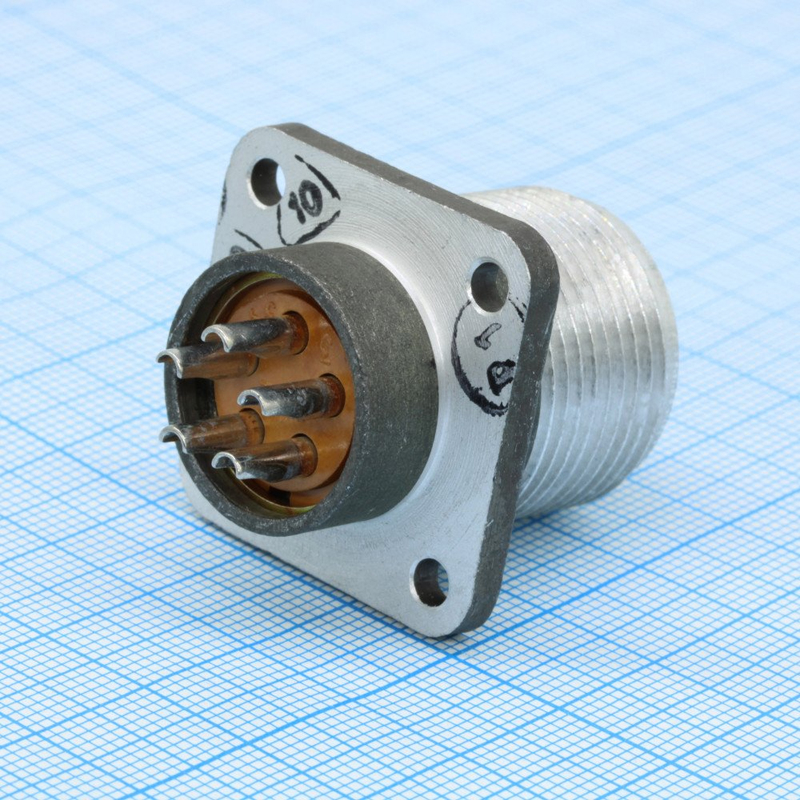

2РТТ20КГ7В — это цилиндрический низкочастотный разъем семейства 2РТТ, предназначенный для работы в цепях постоянного и переменного тока низкой частоты.

Назначение и область применения

• Используется для соединения кабелей и аппаратуры в измерительной, промышленной, военной и другой электронной технике.

• Рассчитан на работу в цепях частотой до 3 МГц при максимальном рабочем напряжении до 850 В (амплитудное значение).

Конструкция и серия

• Относится к негерметичным, теплостойким, тропикоустойчивым низкочастотным цилиндрическим соединителям серии 2РТТ.

• Обозначение «20» указывает условный размер корпуса, а буквы «К…Г7В» задают тип корпуса (кабельная часть), вариант патрубка/крепежа и климатическое исполнение.

Электрические характеристики

• Максимальная рабочая частота: до 3 МГц.

• Максимальное рабочее напряжение: до 850 В.

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

• Рабочий ток зависит от числа и сечения контактов (для серии 2РТТ предусмотрены несколько типономиналов, от долей ампера до нескольких ампер на контакт).

Механические и климатические параметры

• Диапазон рабочих температур окружающей среды: от −60 до +100 °C.

• Допускает синусоидальную вибрацию с ускорением до 1500 м/с², работу при пониженном давлении и при повышенной влажности до 98% при +40 °C.

• Минимальная наработка: порядка 1000 часов, количество циклов сочленений/расчленений — до 500, срок сохраняемости — до 15 лет (для серии 2РТТ).

Монтаж и исполнение

• Предназначен для объёмного монтажа, контакты, как правило, припаиваются к проводникам.

• Имеет резьбовую фиксацию сочлененного положения, что обеспечивает надежный контакт и защиту от саморазъединения при вибрациях.

• Серия 2РТТ включает множество типономиналов по количеству контактов и конфигурации, поэтому при выборе 2РТТ20КГ7В уточняют число контактов и схему их расположения по каталогу производителя.
