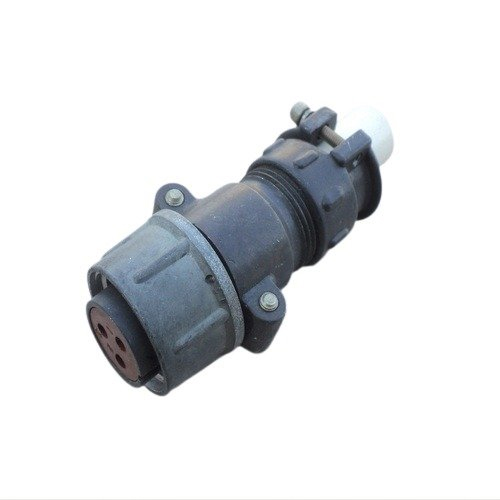

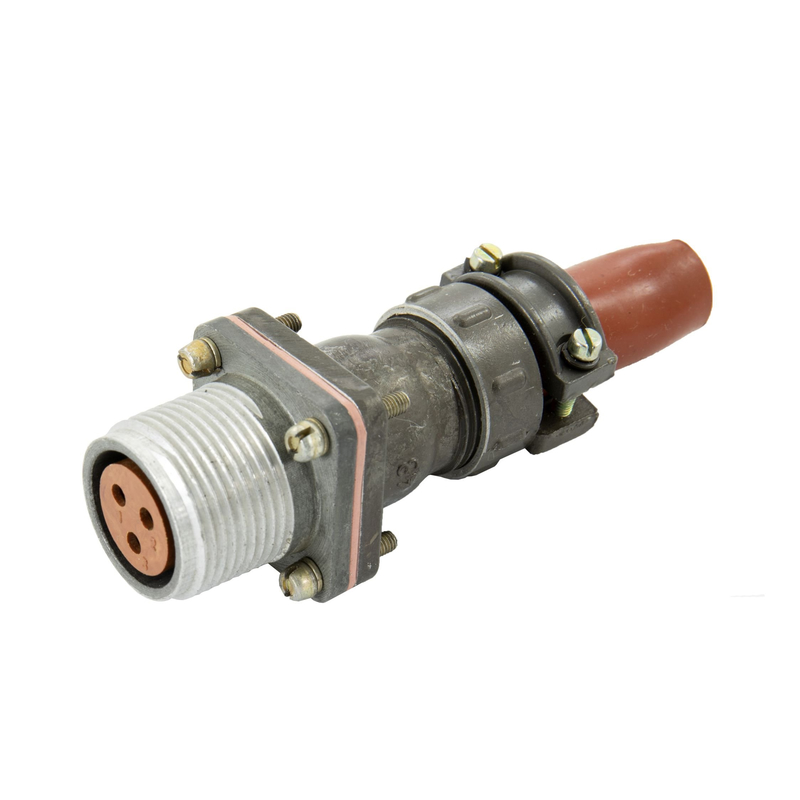

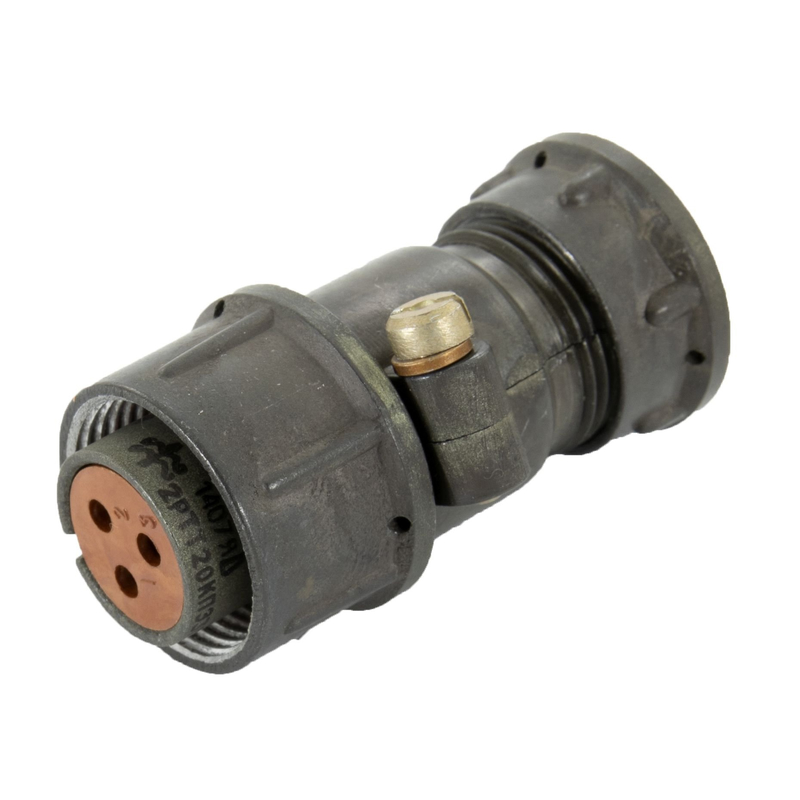

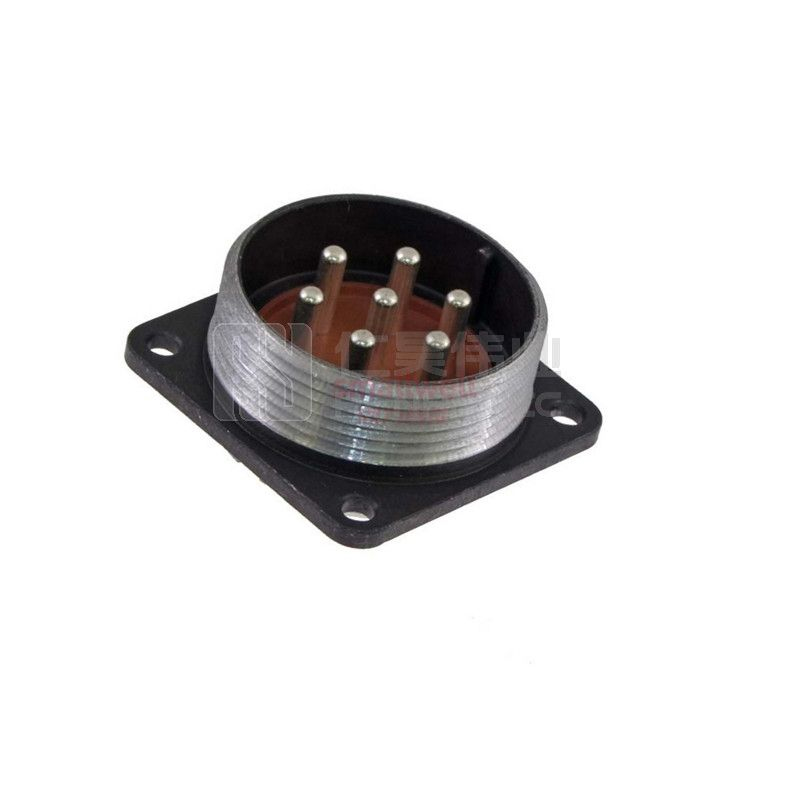

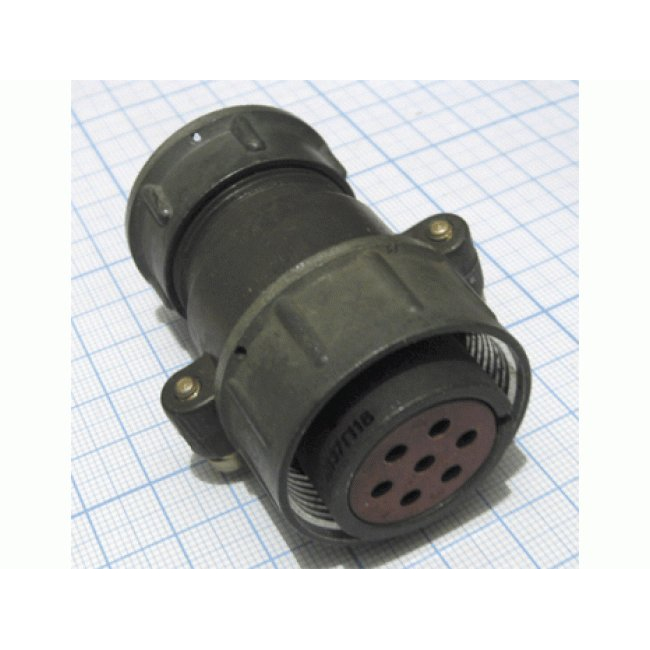

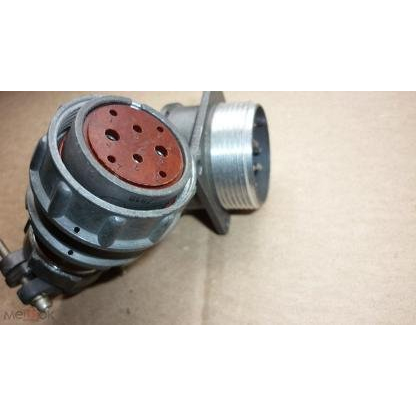

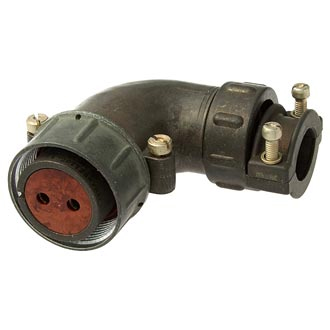

2РТТ20КП3ГВ — это обозначение конкретного типономинала низкочастотного цилиндрического электрического соединителя серии 2РТТ, предназначенного для работы в цепях постоянного, переменного и импульсного токов в радио‑ и промышленной аппаратуре.

Что означает маркировка

• «2РТТ» – серия низкочастотных цилиндрических соединителей с резьбовой фиксацией сочленённого положения.​

• «20» – условный размер корпуса (габарит, от которого зависят диаметр и ток/напряжение).​

• «К» – кабельное исполнение корпуса (монтаж на кабель, а не на панель/шасси).​

• «П» – прямой патрубок под кабель (кабель выходит вдоль оси разъёма).​

• «3» – количество силовых контактов данного типономинала (3 контакта повышенного тока). По данным по близким типам 2РТТ20КПН3Г5В, ток на контакт составляет 25 А.​

• «Г» – код исполнения контактов (как правило, гнездовой контакт в кабельной розетке; для серии 2РТТ часто используют буквы «Ш»/«Г» для штырь/гнездо).​

• «В» – всеклиматическое исполнение, допускающее работу в широком диапазоне температур и климатических условий.

Назначение и область применения

• Применяется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании как соединитель общего назначения.

• Предназначен для работы в цепях постоянного и переменного токов частотой до 3 МГц, что типично для всей серии 2РТТ.

• Используется там, где нужны компактные, вибро‑ и ударостойкие разъёмы для силовых или комбинированных цепей небольшой и средней мощности.

Основные электрические параметры (по серии 2РТТ20 с 3 силовыми контактами)

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В в зависимости от конкретного исполнения; для типовых кабельных розеток 2РТТ20КП… с силовыми контактами указывают 700 В. +4

• Рабочий ток на один контакт для исполнения с тремя силовыми контактами — 25 А.

• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм (величина зависит от конкретного ТУ, для части 2РТТ20 указывают 1000 МОм, для обобщённых данных по серии — 5000 МОм).

• Максимальная рабочая частота — до 3 МГц. +3

Климатические и механические характеристики серии 2РТТ

• Диапазон рабочих температур окружающей среды: от минус 60 до плюс 100 °C.

• При учёте перегрева контактов допускается смена темпер
