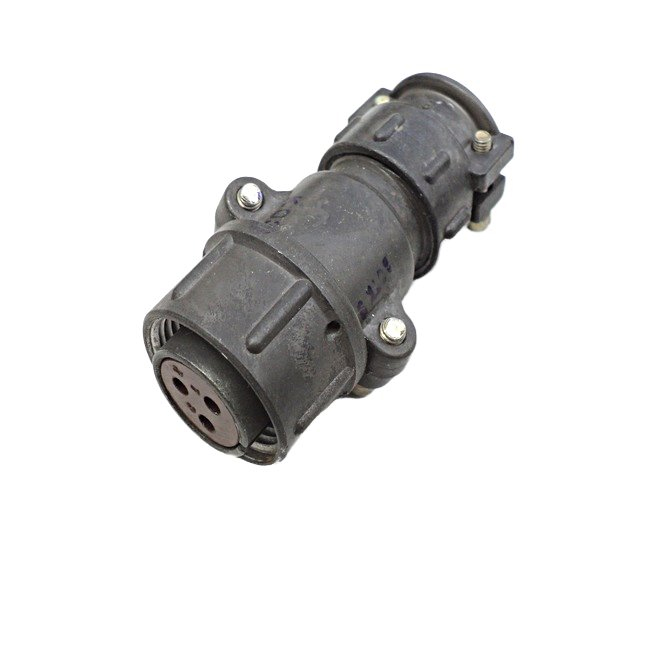

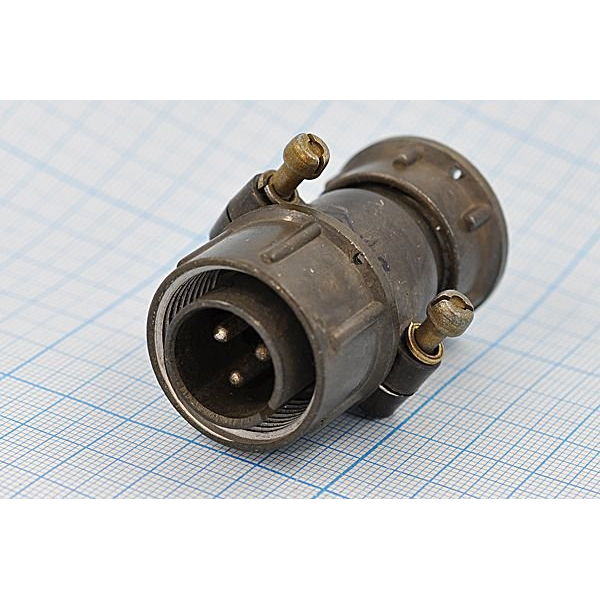

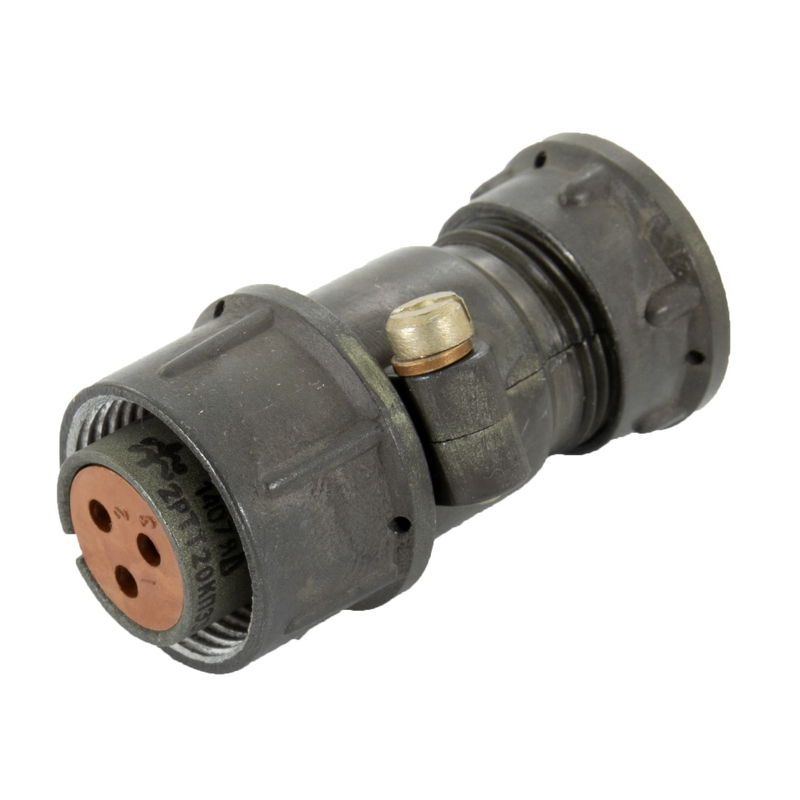

2РТТ20КПЭ3Г5В и ШР20П3ЭШ7 — это совместимые низкочастотные цилиндрические многоконтактные разъёмы, применяемые в радио- и электротехнической аппаратуре для съёмных соединений силовых и сигнальных цепей. +3

Что это за разъёмы

• 2РТТ20КПЭ3Г5В — теплостойкая, пылебрызгозащищённая кабельная розетка серии 2РТТ, с прямым патрубком под экранированный кабель, с 3 контактами.

• ШР20П3ЭШ7 (ШР20П3ЭШ7-Р) — негерметичная кабельная розетка серии ШР, также корпус 20, 3 контакта, под экранированный кабель, выполняет ту же функцию в паре с одноимёнными вилками.

Основные электрические параметры

• Максимальное рабочее напряжение: до 700–850 В (постоянный/переменный ток, амплитудное значение). +3

• Рабочий ток на один контакт: порядка 25 А (для 2РТТ20КПЭ3Г5В и ШР20П3ЭШ7 при диаметре контакта 2,5 мм).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях. +3

• Число сочленений–расчленений: около 500 циклов. +3

• Минимальная наработка: не менее 1000 часов. +3

Конструкция и расшифровка обозначений

Пример расшифровки 2РТТ20КПЭ3Г5В:

• 2РТТ — серия: цилиндрический теплостойкий, пылебрызгозащищённый низкочастотный разъём.

• 20 — условный размер корпуса (типоразмер 20).​

• К — кабельное исполнение.​

• П — прямой патрубок.​

• Э — для экранированного кабеля.​

• 3 — количество контактов.

• Г — гнездовые контакты (розетка).​

• 5 — вариант сочетания и расположения контактов (ключевание).

• В — климатическое/конструктивное исполнение (вид покрытия/климатика по серии 2РТТ).

Пример расшифровки ШР20П3ЭШ7:

• ШР — серия соединителей ШР.

• 20 — размер корпуса.​

• П — кабельное исполнение с прямым патрубком.

• 3 — три контакта.​

• Э — под экранированный кабель.​

• Ш — розетка (гнездо).​

• 7 — схема/сочетание контактов.​

Эксплуатационные условия

• Диапазон рабочих температур: примерно от −60 до +60 °C, с учётом перегрева контактов до +110 °C.

• Устойчивость к синусоидальной вибрации: 1–5000 Гц, ускорение до 300 м/с². +3

• Устойчивость к механическим ударам и линейным ускорениям, пригодность для эксплуатации в жёстких условиях (аппаратура, транспорт, промышленное оборудование).
