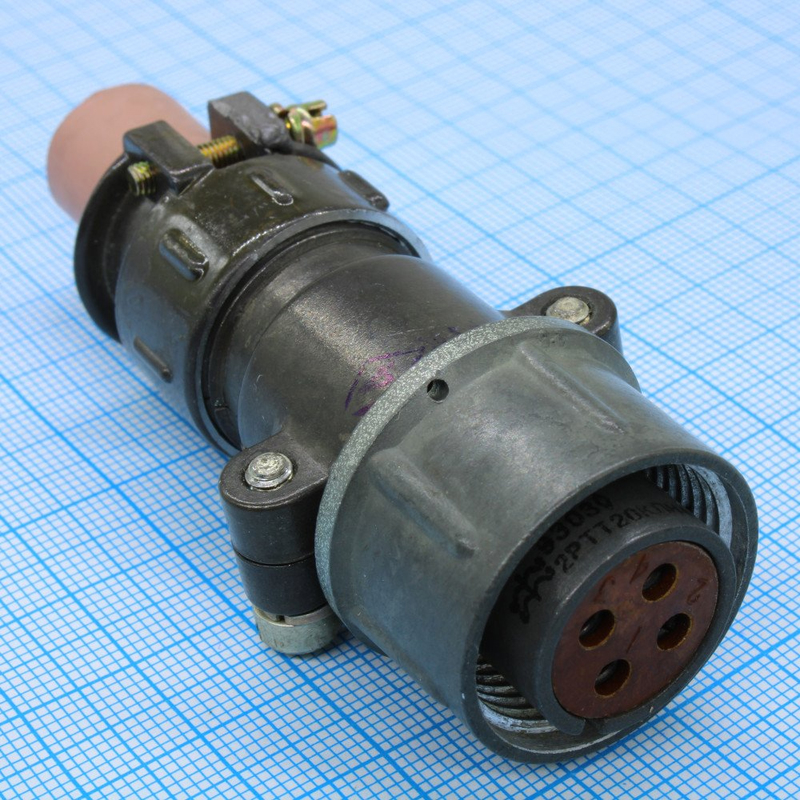

2РТТ20КПН‑Г‑7В — это цилиндрический низкочастотный разъём (кабельная розетка) серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока до примерно 3 МГц при напряжении порядка 700–850 В (амплитудное значение, зависит от конкретного исполнителя).

Назначение и область применения

• Используется для соединения электрических цепей в аппаратуре общего и промышленного назначения, где требуется надёжный разъём повышенной механической прочности.

• Подходит для работы как в цепях постоянного тока, так и в цепях переменного тока низкой частоты (до нескольких мегагерц).

• Применяется в кабельных сборках, блоках управления, измерительном и промышленном оборудовании.

Конструкция и расшифровка обозначения

Разъёмы серии 2РТТ — цилиндрические, резьбовые, ручного соединения, с внутренним объёмным монтажом (пайкой к контактам). Для обозначения типа используется структура вида 2РТТ20КПН‑Г‑7В, где по аналогии с близкими типами:

• «2РТТ» — серия соединителей (низкочастотные, цилиндрические, теплостойкие, пылебрызгозащищённые).

• «20» — условный размер корпуса (габарит).​

• «К» — кабельный тип корпуса (в отличие от блочного «Б»).​

• «П» — прямой патрубок.​

• «Н» — вариант под неэкранированный кабель (в отличие от «Э» для экранированного).

• «Г» и «7» — код вида приёмки и техусловий (группа качества/приёмка 7 по соответствующим ТУ).​

• «В» — всеклиматическое исполнение.​

Основные электрические характеристики (по серии 2РТТ20)

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Рабочий ток на один контакт зависит от числа и сечения контактов, у серии 2РТТ достигает десятков ампер (для некоторых типономиналов до сотен ампер).

• Максимальная рабочая частота: до 3 МГц.

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм (по разным источникам для разъёмов 2РТТ20).

Пример: для типичных 2РТТ20 разъёмов указывают 5000 МОм, напряжение 850 В, частоту до 3 МГц.

Механические и климатические параметры

• Тип: негерметичный, теплостойкий, пылебрызгозащищённый, тропикоустойчивый.

• Диапазон температуры окружающей среды: примерно от −60 °C до +100 °C.

• Сопротивление вибрации: рассчитан на работу при синусоидальной вибрации и ударных нагрузках (ускорения до сотен g по данным для серии 2РТТ).​

• Минимальная наработка: порядка 1000 часов, ресурс по числу сочленений/расчленений около 500 циклов.​

• Срок сохраняемости: до 15 лет.​

Пример расшифровки и применения

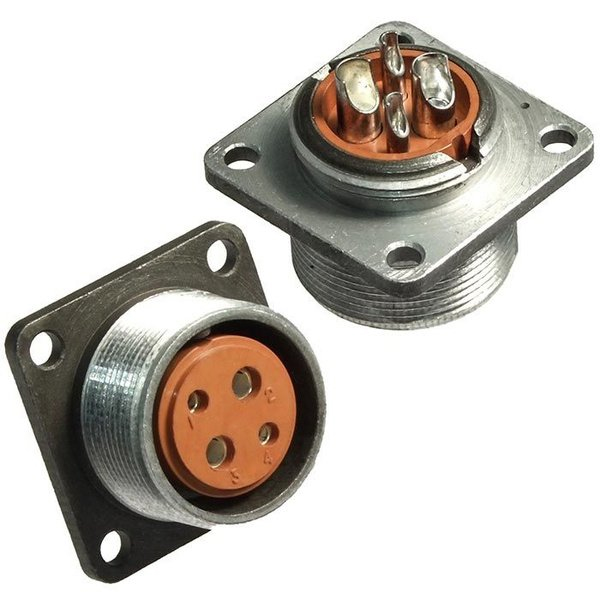

В практической схеме 2РТТ20КПН‑Г‑7В может использоваться как кабельная розетка, устанавливаемая на жгуте, который подключается к блочной вилке на панели прибора; резьбовая фиксация обеспечивает устойчивый контакт при вибрации и механических воздействиях. Для монтажа жилы кабеля припаиваются к контактам, после чего выполняется сборка корпуса, установка патрубка и фиксация кабеля.
