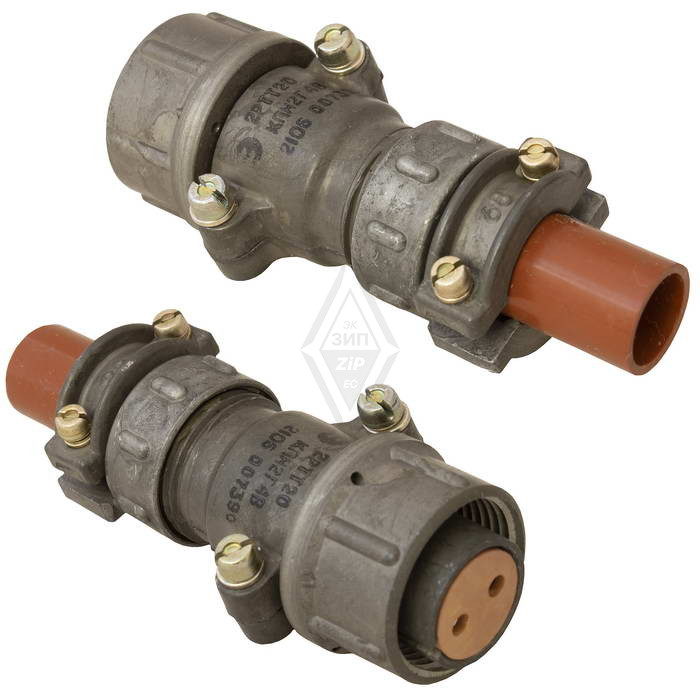

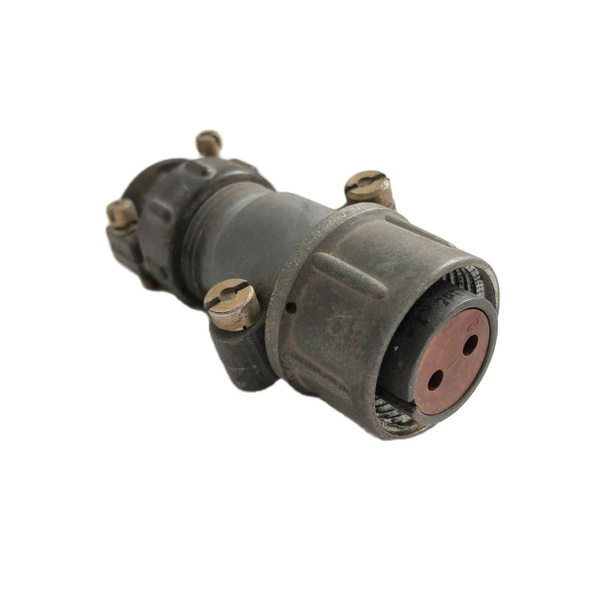

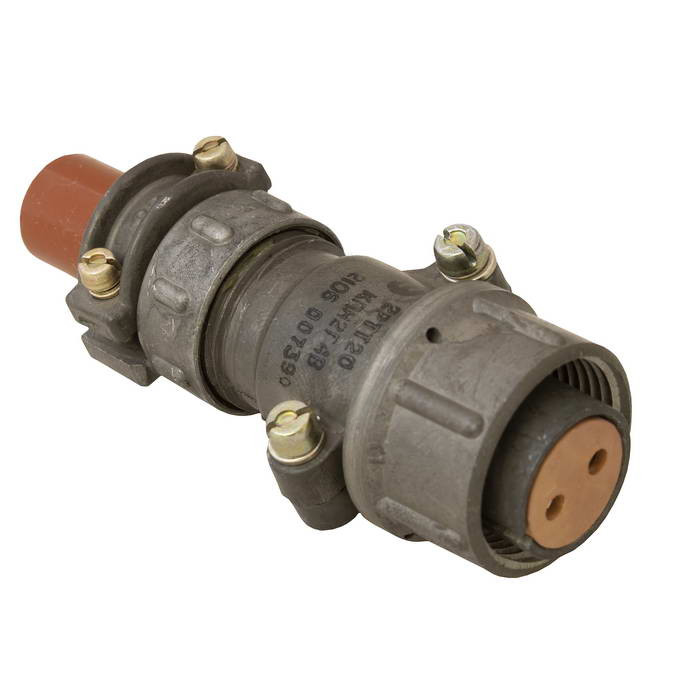

2РТТ20КПН2Г4В — это кабельная розетка серии 2РТТ, выпускаемая под брендом «Каскад» (ТУ 27.33.13‑001‑57412171‑2025), с отметкой «1» в графе «вид приемки» (ОТК), что соответствует стандартной приёмке по ОТК предприятия‑изготовителя.

Разъем относится к цилиндрическим низкочастотным электрическим соединителям общего назначения, предназначенным для соединения токовых и силовых цепей в радиоэлектронной, измерительной и промышленной аппаратуре. Серия 2РТТ широко применяется там, где требуется пылебрызгозащищённость и надёжное ручное сочленение с резьбовым соединением.

• Серия: 2РТТ, условный размер корпуса — 20.

• Тип: розетка кабельная (обозначение «КПН»), прямой патрубок с накидной гайкой для неэкранированного кабеля.

• Количество контактов: 2, тип контактов — гнёзда Ø 2,5 мм, выполнены из латуни с серебряным покрытием.

• Корпус — алюминиевый сплав А‑22, с оксидированием и серым цветом; изолятор — карболит, коричневый.

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Номинальный ток на контакт: до 35 А, суммарный ток на разъём — до 50 А.

• Сопротивление контакта не более 1 мОм, сопротивление изоляции не менее 1000 МОм.

• Климатическое исполнение: «В» — всеклиматическое, температурный диапазон от −60 до +100 °C, относительная влажность до 98% при +25 °C.

• Метод сочленения — резьбовой, шаг резьбы накидной гайки M24×1,5 мм.

• Монтаж электрический — пайка, механический — объёмный монтаж.

• Минимальный ресурс — не менее 500 операций сочленения/расчленения, минимальная наработка — 1000 часов.

• Разъём рассчитан на работу в условиях синусоидальной вибрации до 30g, многократных ударов до 150g и одиночных ударов до 1000g, а также на действия акустических шумов до 170 дБ.

2РТТ20КПН2Г4В служит розеточной частью комплекта разъёмов 2РТТ и сочетается с блочными вилками типов 2РТ‑А и ШР с условным размером 20. По конструкции и функциональности она относится к тем же группам, что и другие разъёмы серии 2РТТ/2РТ‑А/ШР, используемые в унифицированных силовых и контрольных линиях.
