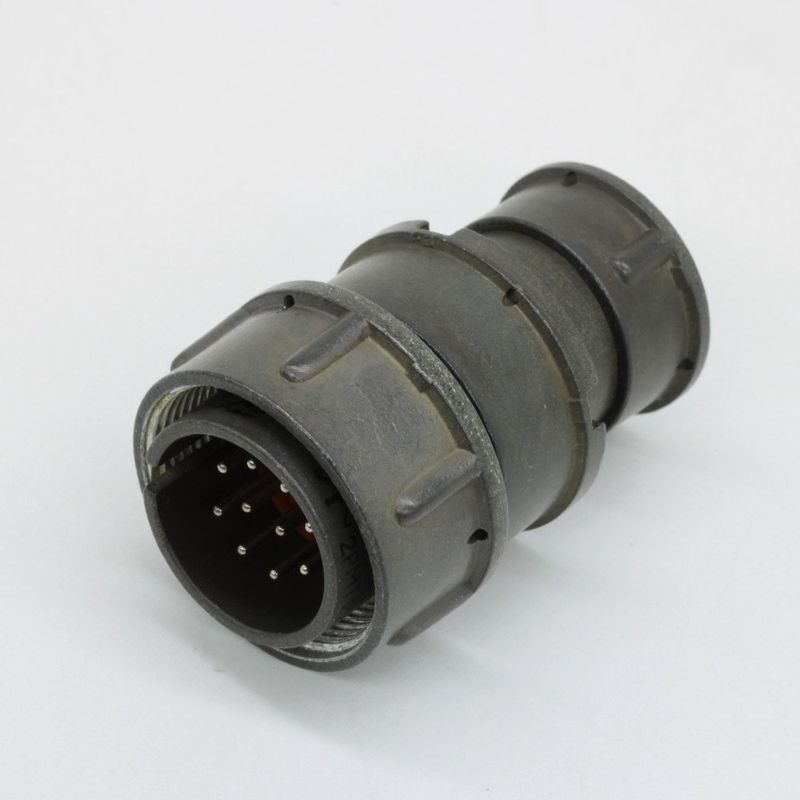

2РМТ22КПЭ10Ш1В1В — это цилиндрический низкочастотный разъем серии 2РМТ от ОАО «Завод Элекон», выполненный в виде кабельной вилки с прямым патрубком и экранированной гайкой для экранированного кабеля.

Разъем предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560 В. Используется для соединения и разъединения проводов и кабелей в электрорадиоаппаратуре общего и специального назначения, в том числе в условиях повышенных механических и климатических воздействий.

• Тип корпуса: кабельный, прямой патрубок (КП).

• Экранированная гайка патрубка (Э) для работы с экранированным кабелем.

• Условный размер корпуса: 22, суммарное количество контактов — 10, все штыревые, диаметром 1,0 мм.

• Материал корпуса — алюминиевый сплав с оксидированным серым покрытием, изолятор — карболит (фенопласт), контакты — латунь ЛС59‑1 с серебряным покрытием.

• Максимальное рабочее напряжение: не более 560 В.

• Максимальный ток на один контакт: около 7–8 А для контактов ∅1 мм.

• Сопротивление электрического контакта — не более 5 мОм на контакт ∅1 мм, сопротивление изоляции не менее 1000–5000 МОм в зависимости от источника.

• Климатическое исполнение «всеклиматическое» или близкое ему (В/В2.1), рабочий диапазон температур: примерно от −60 до +100 °C.

• Многократные удары до 100g, одиночные удары до 500g, вибрация в диапазоне 1–5000 Гц с ускорением 49–50 g.

• Гарантийный срок хранения порядка 15–25 лет, минимальная наработка около 5000 часов или 500 сочленений–расчленений.

• Метод монтажа: объемный, механический, с электрическим соединением пайкой.

• Маркировка «Элекон 5» означает производителя (завод «Элекон») и приемку по системе ОТК «5» (комплект разъемов, прошедших контроль и упакованных по стандартной приемке).
